Описание

1. Описание продукта

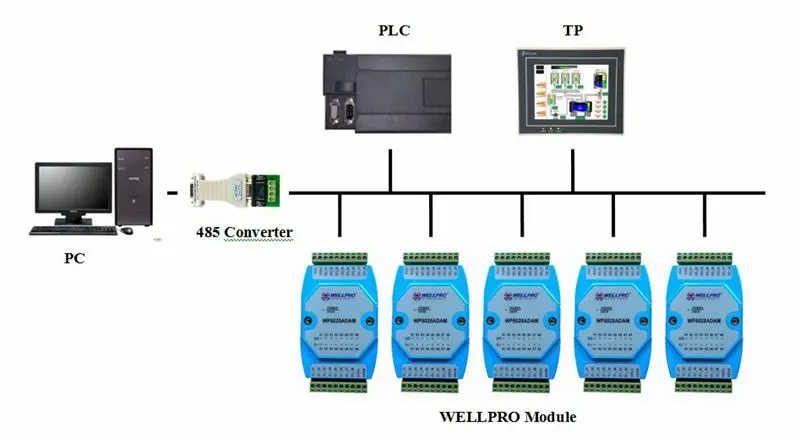

Выходной ток, хотя один прецизионный канал: 0-20 мА/4-20 мА, с помощью чипа DA 16 бит Использование стандарта связи RS485 MODBUS RTU. Он может быть сеточным с программным обеспечением конфигурации, ПЛК и промышленная сенсорная панель Связь статус светодиодный Коммуникационная цепь, предназначенная для защиты от осветления и помех Может быть использован для сбора сигналов и контроля промышленного полевого аппарата 3 года гарантии качества для нормального использования

2. Параметры

Аналоговый выходной канал 1ch Диапазон аналогового выхода DC 0-20 мА/4-20 мА Точность аналогового выхода ±0. 01 мА Аналоговый выход устойчивый дрейф ± 3 ppm/°C Максимальная выходная нагрузка 1050Ω (24 В) Рабочая температура-20-70 °C Внешний источник питания DC 9 V-30 V/2 W Изоляции защиты 1500VDC Способ установки стандартный din-направляющий рельс или винт Размеры 125 × 73 × 35 мм

3. Интерфейс высокой четкости

0-20 мА/4-20 мА аналоговый выходной модуль источник сигнала тока MODBUS communication-WP3076ADAM

4. Схема приложения аналогового выхода

0-20 мА/4-20 мА аналоговый выходной модуль источник сигнала тока MODBUS communication-WP3076ADAM

5. Связь инструкция

5,1 параметры связи (настройка по умолчанию): 9600, N, 8,1

Параметр	Описание продукта:
9600	Скорость передачи данных
N (без проверки)	Проверьте Бит
8	Данные бит
1	Стоп-бит

Команда 5,2 для вывода аналогового сигнала:

Отправка: 01 06 00 00 2C 39 55 18 (например/шестнадцатеричный)

0-20 мА/4-20 мА аналоговый выходной модуль источник сигнала тока MODBUS communication-WP3076ADAM

Приема: 01 06 00 00 2C 39 55 18 (например/шестнадцатеричный)

Эта команда означает, что отправка кода к модулю, адрес которого равен 01, для вывода токового запроса. Входные данные “2C39” являются шестнадцатигичными, они будут 11321 после преобразования в десятичные. Поместите их в формулу: Iout = data/1000 = 11321/1000 & asymp; 11.32mA. Когда модуль получает правильную команду, он сделает соответствующие действия и отправит ответ обратно мастеру. Это удачное общение.

5,3 команда для сбора выходного сигнала аналогового количества:

Отправка: 01 03 00 00 00 01 84 0A (например/шестнадцатеричный)

0-20 мА/4-20 мА аналоговый выходной модуль источник сигнала тока MODBUS communication-WP3076ADAM

Полученная команда означает, что данные аналогового выхода “2C39”, это будет 11321 после преобразования в десятичную. поместите его в формулу: Iout = DATA/1000 = 11321/1000 & asymp; 11,32 мА.

Команда 5,4 для настройки Адреса модуля:

Отправка: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

0-20 мА/4-20 мА аналоговый выходной модуль источник сигнала тока MODBUS communication-WP3076ADAM

Приема: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

Эта команда означает отправить код на модуль, установить адрес модуля как 01, эта настройка может быть сохранена при отключении питания; По умолчанию адрес модуля равен 01, Каждый адрес модуля может быть выбран отдельно при использовании нескольких модулей для сети. требуется внимание, что только один модуль может быть использован в сети 485 при использовании многоадресной отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получает правильную команду, он сделает соответствующие действия и отправит ответ обратно мастеру. Это удачное общение.

Команда 5,5 для настройки параметров связи:

Отправка: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

0-20 мА/4-20 мА аналоговый выходной модуль источник сигнала тока MODBUS communication-WP3076ADAM

Приема: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

Эта команда означает отправку кода на Модуль и установка параметров связи как “9600, N (без проверки), 8, 1”. Эта настройка может быть сохранена при отключении питания. По умолчанию параметром связи является “9600, N (без проверки), 8, 1”. Необходимо обратить внимание, при выборе правильного параметра связи в настройках связи и перезапуске терминала связи, настройка будет выполнена. как правило, чем ниже скорость передачи данных, тем ниже скорость транзакции, но выше стабильность транзакции. Также верно и обратное. Когда модуль получает правильную команду, будут приняты соответствующие действия и ответ будет отправлен обратно мастеру. Это удачное общение.

6. Светодиодный индикатор

Когда модуль включен, светодиод зеленый. Когда модуль находится под связью, светодиодный мерцает. Когда модуль получает правильную команду, светодиодный зеленый. Когда модуль получает неправильные команды или команды для других модулей, светодиодный индикатор красный.

7. Инструкция по отладке ПК

Этот модуль предоставляет программное обеспечение для настройки параметров и тестирования функций. Выполните следующие действия:

Подключите модуль и компьютер с помощью преобразователя RS485. Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительная и отрицательная мощность клеммы правильно подключены перед включением питания. Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно проверки функций или настройки параметров. Установите правильный параметр, открытый интерфейс связи. Выберите соответствующие настройки, коллекции и элементы управления.

0-20 мА/4-20 мА аналоговый выходной модуль источник сигнала тока MODBUS communication-WP3076ADAM
