Один. Обзор

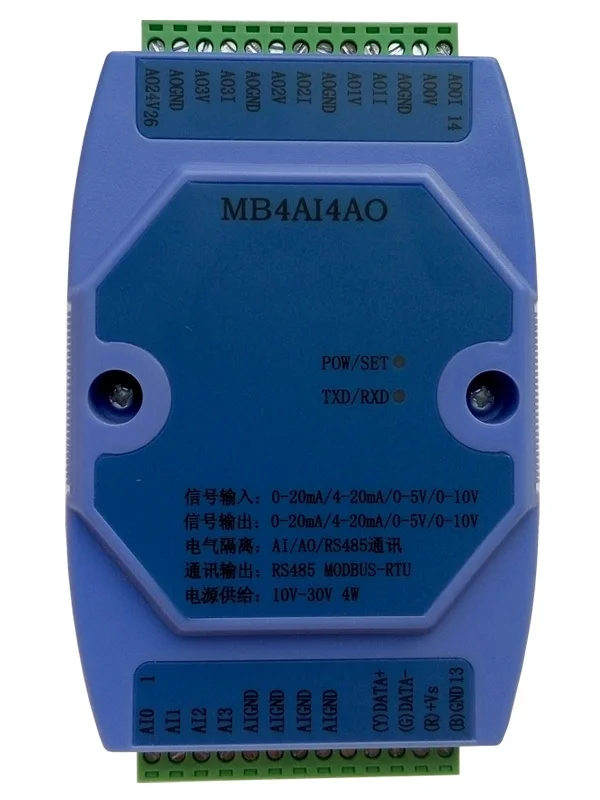

MB4AI4AO 4-канальный аналоговый сбор и 4-канальный модуль аналогового вывода, можно собрать 4 канала 0-20mA, 4-20mA, 0-5 V, 0-10 V Четыре аналоговых входных сигнала и 4 канала 0-20mA, 4-20mA, 0-5 V, 0-10 V четыре вида аналогового сигнала выход; 4AI собирает аналоговые данные сигнала, выход через изолированный интерфейс RS485, Может контролировать выход данных 4AO, изолируя интерфейс RS485; модуль принимает Modbus-RTU связь, может быть непосредственно адаптирована с PLC, DCS и различными внутренними программным обеспечением конфигурации.
Обнаружение сигнала, выход сигнала, источник питания, связь RS485 электрические сигналы изолированы друг от друга, эффективно подавляя различные типы режимов серии и помех общего режима, обеспечивая точность данных, а также обеспечение надежной работы модуля.
Две. Характеристики
1. Принять стандартный протокол Modbus-RTU.
2. Вы можете установить Тип входного сигнала для каждого канала в соответствии с вашими потребностями.
3. AO аналоговый выходной Рабочий режим
4. Безопасность: обнаружение сигнала, выход сигнала, источник питания, связь RS485 электрические сигналы изолированы друг от друга.
5. Защита связи: RS485 сигнал связи выходной интерфейс принимает перенапряжения и перегрузки по току двойной защиты.
6. Тип входного сигнала, Тип выходного сигнала и формат связи можно установить по.
7. Защита полярности мощности.
Четыре. Внешний вид продукта и схема периферийной проводки
5. Защита связи: RS485 сигнал связи выходной интерфейс принимает перенапряжения и перегрузки по току двойной защиты.
6. Тип входного сигнала, Тип выходного сигнала и формат связи можно установить по.
7. Защита полярности мощности.
Четыре. Внешний вид продукта и схема периферийной проводки
Пять. Индикатор модуля и описание функции переключателя
1. POW/комплект; индикатор рабочего состояния модуля
A. Зеленый свет включен: модуль работает. B. Красный свет включен: модуль имеет параметры конфигурации, написанные, и должен быть включен снова.
2. TXD/RXD: индикация состояния связи
A. Зеленый свет светится: сообщение получает данные B. Красный свет светится: модуль отправляет данные
C. Зеленый свет всегда включен: линия связи RS485, подключенная к данным + и данным-обратный или проводка сломается.
3. Модуль правого сброса переключатель
A. Когда параметры связи (адрес модуля, скорость передачи, контрольная цифра) неизвестны или параметры связи не установлены, связь с модулем не может быть установлена. Решение состоит в том, чтобы сбросить параметры связи; мы используем зажим для бумаги, чтобы удерживать переключатель сброса. Отпустите, через 5 секунд, красный индикатор модуля [POW/SET] включен, отпустите переключатель сброса. В это время параметры связи были сброшены. Просто перезагрузите модуль после выключения питания, и параметры связи модуля были сброшены.
B. Параметры связи после сброса: Адрес: 1. Скорость передачи: 9600bps, контрольная цифра: нет.
