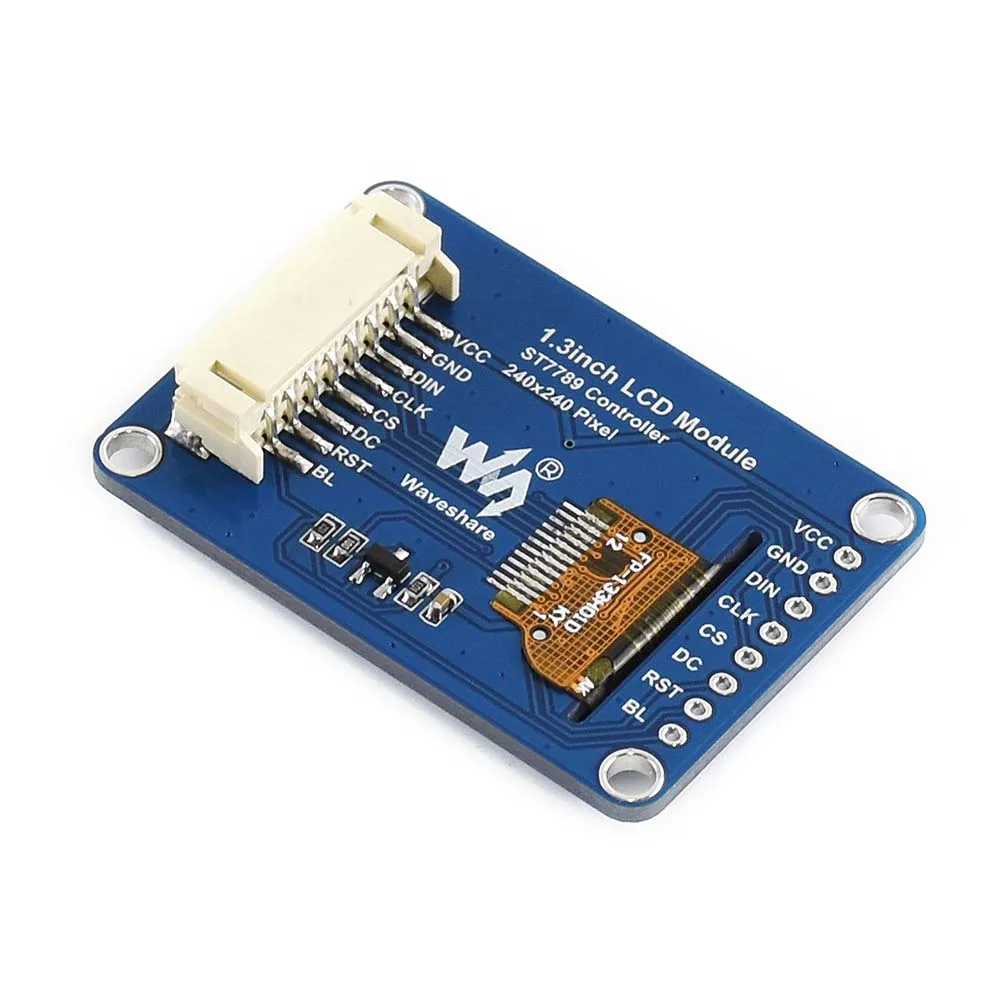

1,3 дюймовый ЖК-дисплей, ips экран, разрешение 240x240 HD, SPI интерфейс, со встроенным контроллером

Описание

Описание продукта:

Обзор

Это общий ЖК-дисплей, ips экран, диагональ 1,3 дюйма, разрешение 240x240 HD, со встроенным контроллером, связь через SPI интерфейс.

Особенности

Интерфейс SPI, требует минимального GPIO для управления Поставляется с разработками и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Драйвер: ST7789 Интерфейс: SPI Цвет дисплея: RGB, 65 K Разрешение 240x240 Подсветка: светодиодный Рабочее напряжение: 3,3 В

Интерфейс

Символ	Описание продукта:
VCC	Мощность (вход 3,3 В)
GND	Заземления
DIN	SPI ввода данных
CLK	SPI входного сигнала часов
CS	Выбор чипа, низкий активный
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Сброс, низкая active
BL	Подсветка

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/1.3inch_LCD_Module

Посылка содержание

Вес:0,019 кг
