Описание

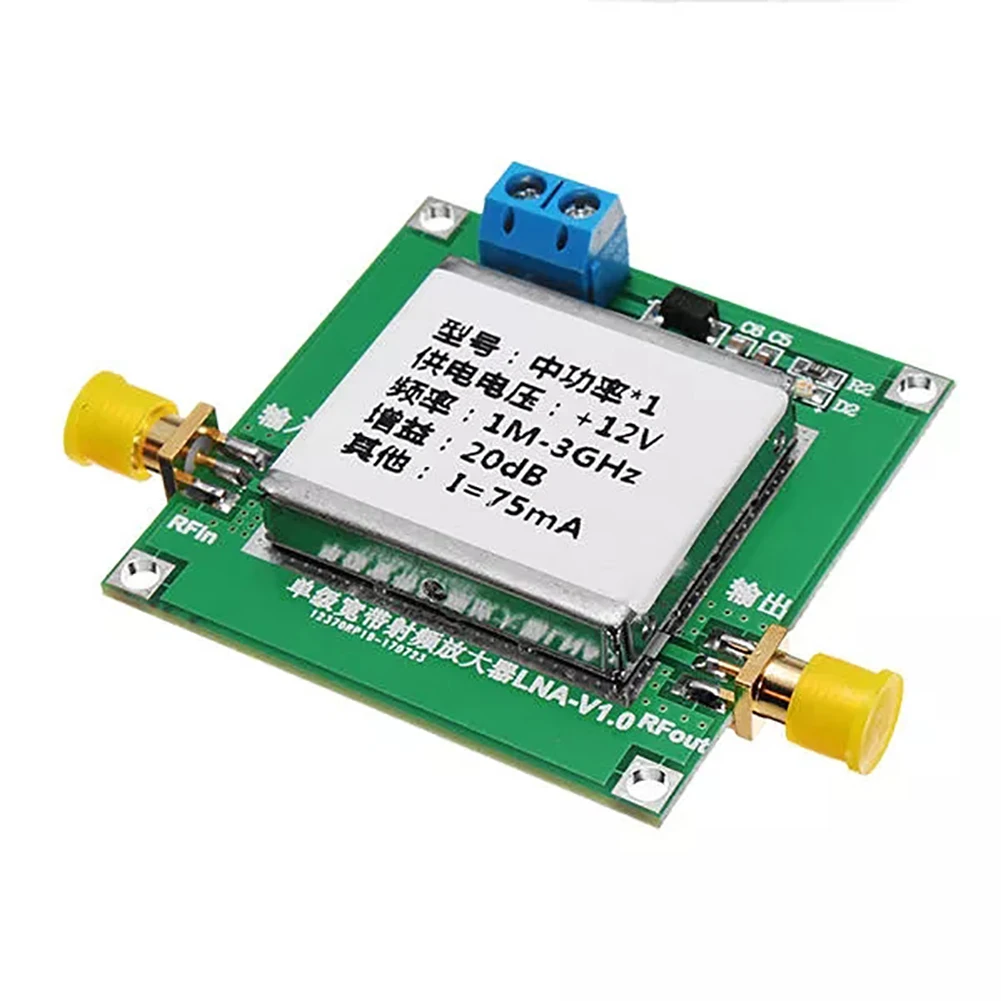

1-3000 МГц 20 дБ LNA RF широкополосная малошумная Плата усилителя UHF ВЧ ОВЧ
Технические характеристики:
Напряжение питания: 12 В постоянного тока (ток 75ма) с экранированным корпусом.
Максимальная выходная мощность: 19,5dbm (нагрузка 2VPP \ 50Ohm).
Входной сигнал: ≤0dBm (> 0dBm вход, выходной сигнал был искажен.)
Полоса пропускания: 1 МГц ~ 3 ГГц (усиление отличается при разной частоте, пожалуйста, обратитесь к кривой индикаторов S21.)
С металлическим защитным покрытием.
Другое: когда вам нужно другое значение усиления, может уменьшить напряжение питания.
Наименование товара: РЧ-усилитель
Материал: FR-4 доска
Входное и Выходное сопротивление: 50 Ом
Коэффициент шума: 2 дБ (измерение корпуса 1,5 ГГц)
Частота точка коэффициент усиления антенны:
F = коэффициент усиления 15,2 МГц = 17,99 дБ
F = 345,2 МГц коэффициент усиления = 19,55 дБ
F = 945,2 МГц коэффициент усиления = 18,09 дБ
F = 1,500 ГГц коэффициент усиления = 16,16 дБ
F = 1,955 ГГц коэффициент усиления = 15,77 дБ
F = 2,295 ГГц коэффициент усиления = 14,11 дБ
F = 2,610 ГГц коэффициент усиления = 13,60 дБ
F = коэффициент усиления 2,895 МГц = 12,56 дБ
Особенности: компактный, прочный, простой в использовании
Длина: 25 мм/0,98 ", ширина: 45 мм/1,77" (прибл.)
Примечания:
Из-за разницы в освещении и настройке экрана цвет изделия может немного отличаться от изображения.
Возможны незначительные различия в размерах из-за различных ручных измерений.
Посылка включает в себя:
1 х РЧ-усилитель
