Описание

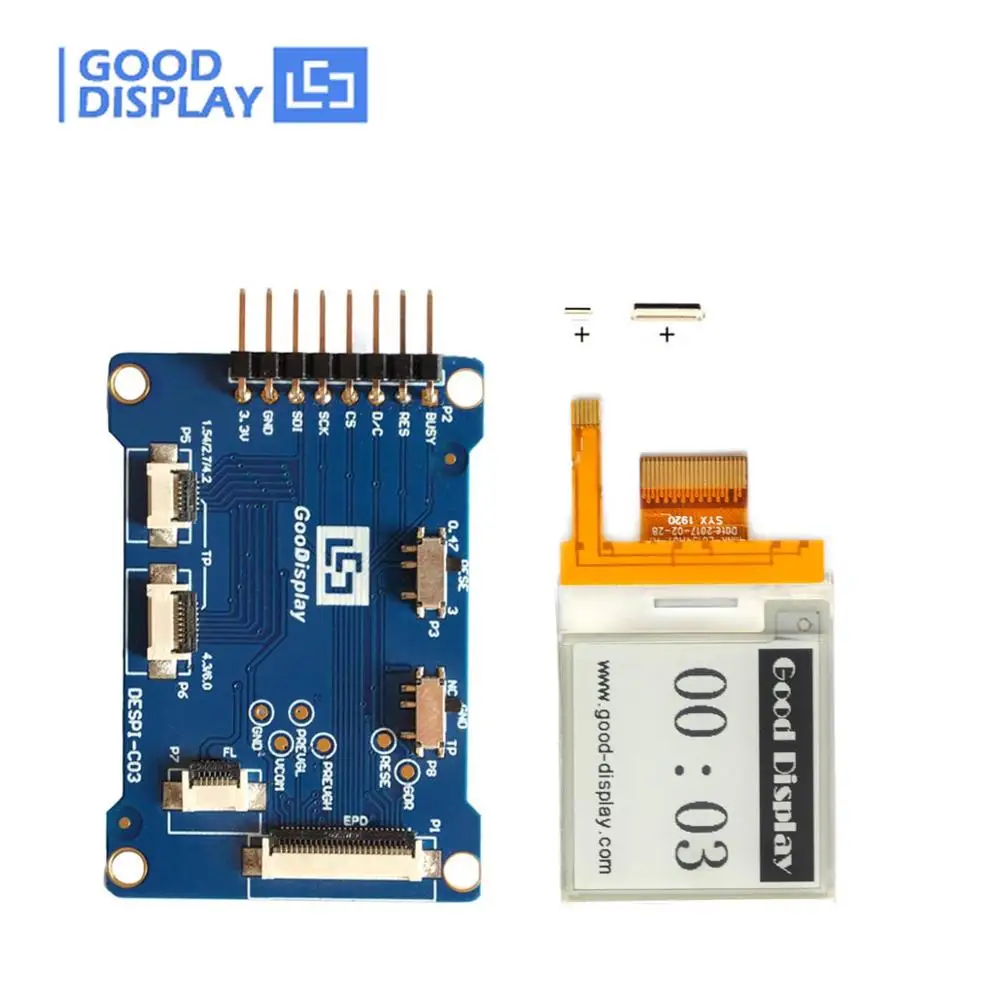

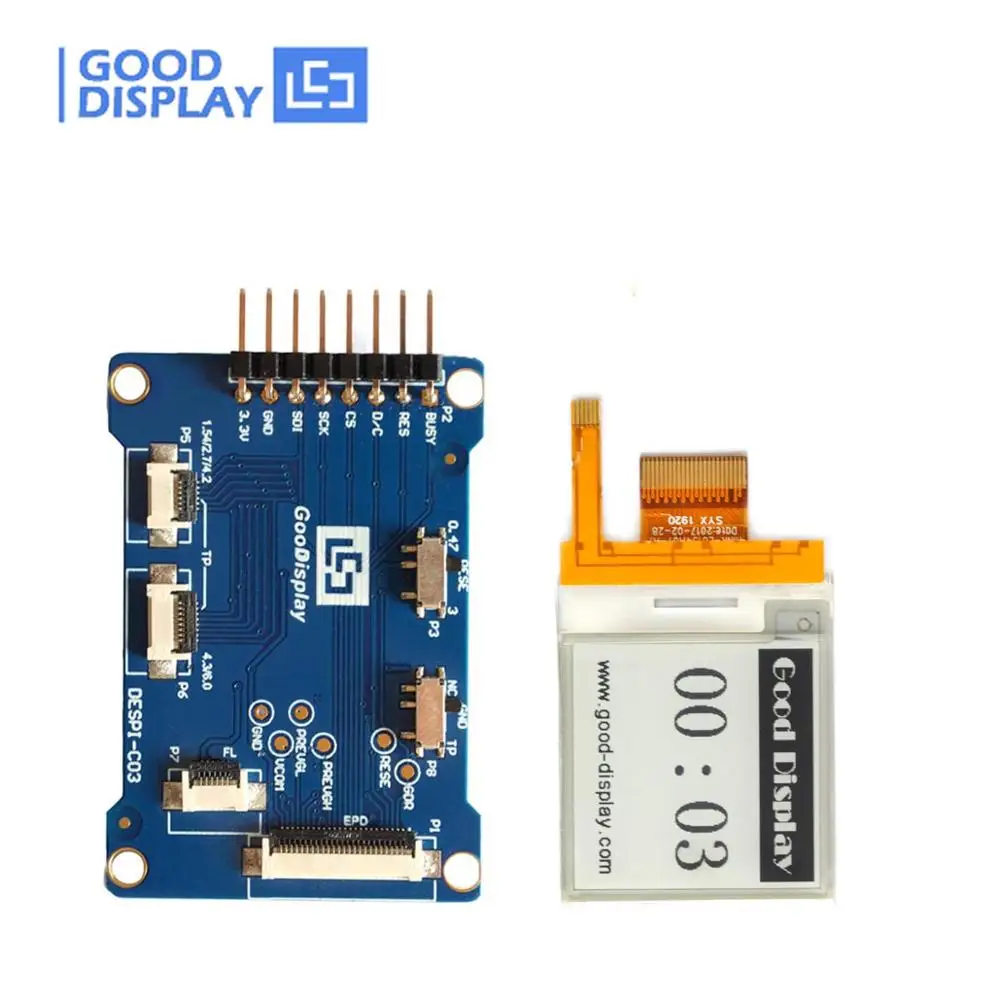

Это e-ink дисплей модуль в том числе разъем платы и 1,54 дюймовый e-бумажный дисплей с передний Передний фонарь, 200x200 разрешение 24 шпильки FPC соединение, опционально fpc-коннектор для подключения ЖК-дисплея, связь через SPI интерфейс, со встроенным контроллером (COG посылка) и на чипе сохраненной формы волны, поддерживает черный и белый.
Эта Соединительная плата DESPI-C03 предназначена для того, чтобы помочь пользователям узнать, как использовать дисплей электронной бумаги проще. Он не только имеет интерфейс для сенсорной панели, но также имеет интерфейс питания для фронтального света. И интерфейс для сенсорной панели поддерживает SPI интерфейс e-paper дисплей и параллельный интерфейс e-paper дисплей.
· С фронтальным светом можно использовать в темноте.
· Интерфейс SPI, для подключения к плате контроллера
· Имеет интерфейс для сенсорной панели.
· У него есть блок питания для фронтального фонаря.
· Подключение ведущей платы и дисплея электронной бумаги для освежения.
· Поставляется с полезный development demo kit с помощью ресурсов и ручной работы (платформа STM32)
1. 1,54 дюймов 200x200 электронный бумажный дисплей с фронтальной подсветкой GDEH0154D67-FL * 1 шт.
2. Совместимый FPC разъем * 1 шт.
3. FPC Разъем для передней панели * 1 шт.
4. Соединительная плата DESPI-C03 * 1 шт.
5. Полезные материалы и руководство (отправлено по электронной почте или ссылке для загрузки) * 1 шт.
| Номер изделия: | GDEH0154D67-FL |
| Тип | Точечная матрица |
| Разрешение | 200x200 |
| Размер контура (мм) | 37,32x31,80x1,8 |
| Активный Размер (мм) | 27,00x27,00 |
| Шаг пикселя (мм) | 0,135x0,135 |
| Работая Temp. | 0℃ ~ 50℃ |
| Температура хранения. | -25 ℃ ~ 60 ℃ |
| Разъем | 24 PIN-код |
| Макс оттенков серого | 2 |
| Цвет | Черный, белый |
| Время обновления (s) | 4 |
| Время частичное обновление (s) | 0,26 |
| Интерфейс | SPI |
| Управляющее напряжение | 2,8 V-3 V |
Основные параметры демонстрационной доски
| Номер изделия: | DESPI-V3.0 |
| MCU | STM32 |
| Функция | Дисковый дисплей электронной бумаги |
| Внешний размер | 52 мм x 36 мм (DESPI-C03) |
| Мощность Интерфейс | USB Интерфейс |
| Основные Функция | EPD вождения, сенсорная панель вождения и передний свет вождения. |
| Образец товара | Доступно (пожалуйста, свяжитесь с отделом продаж) |
| Рабочая температура | -20 ~ 70 ℃ |
| Дополнительные Функция | USB к последовательному порту, индикаторный светильник, ключи, обнаружение тока и так далее. |
| Размер | Номер изделия: | Цвет | Разрешение | Размер контура (мм) | Поддержка для частичное обновление | Передние светильник | Особенности |
| 1,54 дюймов | GDEW0154C39 | Ч/Б/у | 152*152 | 31,8*37,3*0,98 | × | √ | -- |
| GDEW0154Z17 | Ч/Б/р | 152*152 | 31,8 *. 36,32*1,05 | × | √ | -- | |
| GDEM0154E97LT | Б/у | 152*152 | 31,8 *. 36,32*1,05 | × | √ | Сверхнизкой температуры | |
| GDEW0154Z04 | Ч/Б/р | 200*200 | 31,8*37,3*1,05 | × | √ | -- | |
| GDEW0154T8-FL | Б/у | 152*152 | 31,80*37,32*0,98 | √ | √ | С передним светильник | |
| GDEW0154T8 | Б/у | 152*152 | 31,80*37,32*0,98 | √ | √ | -- | |
| GDEW0154Z04-FL | Ч/Б/р | 200*200 | 31,8*37,3*1,05 | × | √ | С передним светильник | |
| GDEH0154D67-FL | Б/у | 200*200 | 31,8 *. 36,32*1,05 | √ | √ | С передним светильник | |
| GDEW0154C39FL | Ч/Б/у | 152*152 | 31,8*37,3*0,98 | × | √ | -- |
Характеристики
- Бренд
- goodisplay
- Тип
- Промышленные компьютерные аксессуары
- Цвет
- Синий
- Упаковка
- Да
- Номер модели
- GDEW0154D67-FL
- Type
- Dot Matrix
- Resolution
- 200x200
- Outline Size(mm)
- 37.32x31.80x1.8
- Connector
- 24 PIN
- Max Grayscale
- 2
- Color
- Black,White
- Time of refresh(s)
- 4
