1 кг тензодатчик HX711 AD модуль датчик веса электронные весы алюминиевый сплав датчик давления 95AA

Описание

Четыре провода, простота в использовании, плюс напряжение привода 5-10 В, прямой выход в качестве сигнала напряжения из-за изменения силы.
Ссылки на учебные материалы и библиотеки:Https://www.instructables.com/id/Scale-With-5kg-Load-Cell-and-HX711-Amplifi/ИлиHttps://github.com/aguegu/ardulibs/tree/master/hx711

Работает для raspberry pi

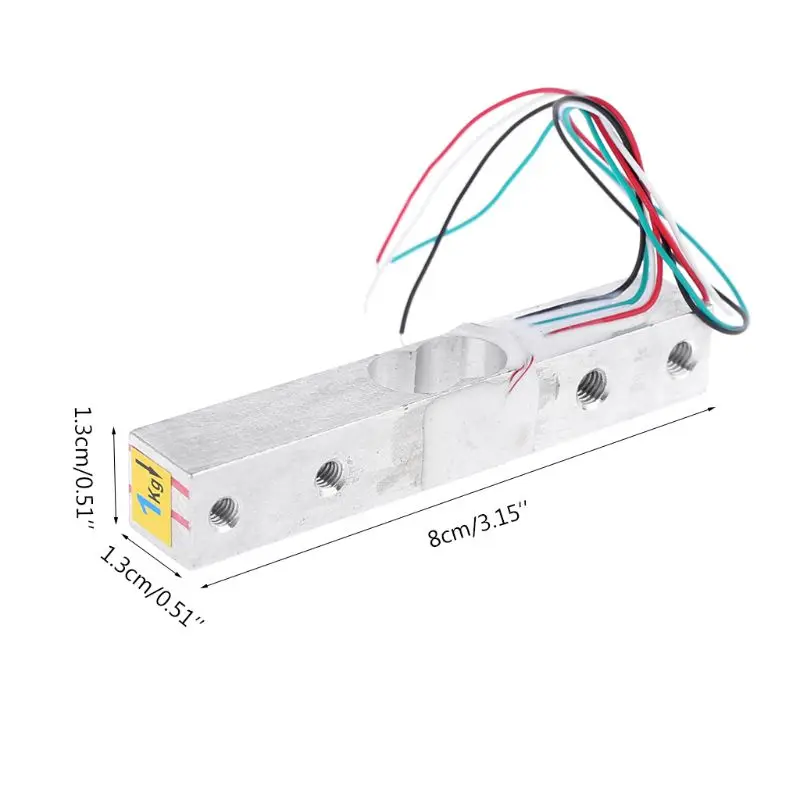

Размер тензодатчика: 81*13,5*13,5 мм/3,18*0,53 * 0.53in

Технические параметры
Диапазон: 0-1 кг
Чувствительность на выходе: 1,0 ± мВ/в
Нулевая Выходная мощность: ± 0,1 мВ/в
Нелинейный: 0.05%; f
Lag: 0.05%; f
Повторяемость: 0.05%; f
Ползучие: 0.05% Ф. С/3 мин
Выходное сопротивление: 1000±5% Ом
Дрейф нулевой температуры: 0.05% Ф. С/10 °C
Температура Чувствительность дрейф: 0.05% Ф. С/10 °C

Свинцовый кабель
Мотивация положительная: красный
Стимул отрицательный: зеленый
Сигнал положительный: черный
Сигнал отрицательный: белый

Примечание:
Возможны незначительные отклонения на 1-3 мм вследствие измерений вручную. Спасибо!
Один конец датчика фиксируется винтовым отверстием, другой конец находится в плавающем состоянии, а Гравитация применяется в направлении, указанном этикеткой.
Особое внимание следует обратить, чтобы не нажимать непосредственно на белую резиновую часть, чтобы избежать повреждения сенсора.

Посылка включает в себя:
1 * датчик веса тензодатчика
1 * HX711 модуль
