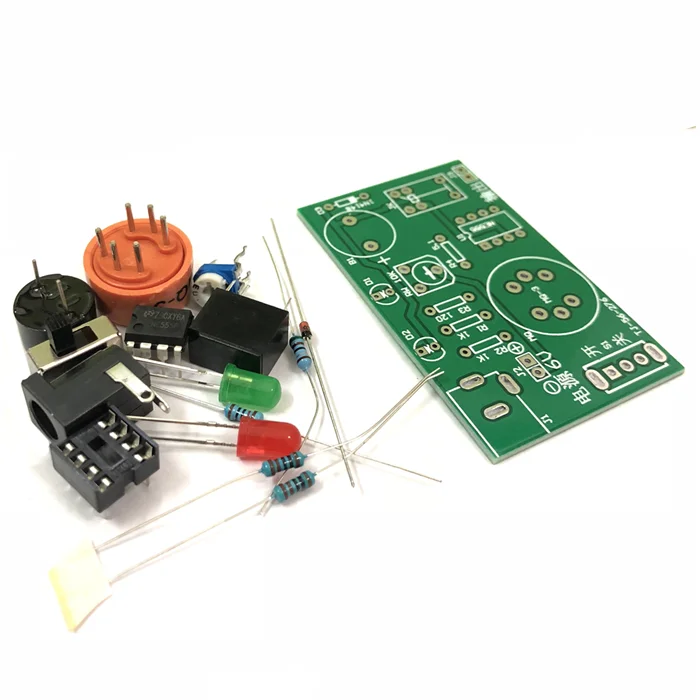

1 комплект Тестер спирта комплект MQ-3 тестер драйверов MQ-3 модуль датчик спирта diy части

Описание

Функция набора: схема сигнализации концентрации спирта эта схема в основном состоит из группы датчика газа MQ-3 в цепь управления сигнализацией. При наличии спиртового пара в среде сенсорного MQ-3 проводимость датчика увеличится с увеличением концентрации спиртового пара. Путем измерения серии частичного напряжения между датчиком и фиксированным сопротивлением, содержание алкоголя в окружающей среде может быть определено.

Рабочее напряжение: 5-7,5 В постоянного тока
Размер платы: 6,2*3,6 см

Описание цепи:
Эта схема может быть поставлена с 5-7,5 вольт питания постоянного тока, Переключатель S1 как выключатель питания, сопротивление R1 и светоизлучающий диод D1 в качестве индикации питания. MQ-3 датчика должен нагреваться до определенной температуры при работе, поэтому он оснащен секцией электронагревательный провод, сопротивление R4, как ограничительное сопротивление тока электронагревательный провод, и MQ-3 нагревание является нормальным после включения питания. Когда MQ-3 не обнаруживает спиртового пара, его внутреннее сопротивление очень большое, падение давления R3 И RW очень низкое, напряжение двух ног NE555 ниже, чем напряжение триггера (VCC/3), его три ноги выхода высокого уровня, D2 гаснет, зуммер тихий, И реле не двигается. Когда MQ-3 обнаруживает пар спирта, внутреннее сопротивление уменьшается, напряжение R3 И RW увеличивается, напряжение 2 фута NE555 выше, чем напряжение триггера, 3 фута становится низким уровнем, d2 включается и излучает свет, зуммер перегрузки начинает звучать, И электромагнитная катушка включается и притягивает переключатель в реле. Для достижения функции обнаружения и сигнализации. Регулируемое сопротивление RW используется для регулировки чувствительности обнаружения. Эта схема использует второй компаратор внутри NE555 для обнаружения изменений напряжения и использует его внутренний триггер для устранения джиттера. 7 и 5 футов NE55 5 не используются и в подвеске. Выход J3 реле может использоваться для контроля других электрических приборов, таких как вытяжной вентилятор, запуск вытяжного вентилятора, когда содержание алкоголя превышает стандарт, закройте вытяжной вентилятор после падения концентрации, и осуществить автоматический контроль. Диод D3 используется для устранения индукционного электромагнита, когда катушка реле включена и выключена. Интерфейс питания может быть вилкой постоянного тока или проводом непосредственно в положении J2. Обратите внимание на положительные и отрицательные знаки. Положительные и отрицательные стороны штепсельной вилки постоянного тока находятся внутри и снаружи источника питания.
