Описание

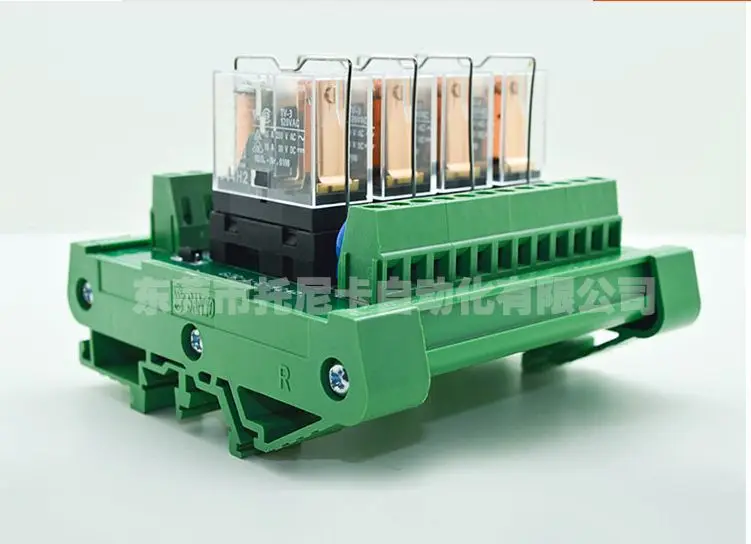

DC 12 В реле на DIN-рейку крепление 4 SPDT 16a блок интерфейса реле мощности, omron G2R-1
Особенности:
Din Rail Mount 4 SPDT Power Relay интерфейсный модуль для промышленной пригодности.
12 В версии, omron g2r-1-e 12В промышленные реле мощности.
Переключаемый ток Upto 16a на 250vac (или 30В).
Легко заменить плагированные реле.
Светодиодный индикатор для каждого релейного канала.
Эстафета-защита катушка с помощью автодиода freewheeling диода.
Клеммная колодка.
Высокое качество корпуса PCB/carrier, DIN-рейка Монтажная-для ширины 35/32/15 мм rails.
Корпус din Mount может быть разделен для монтажа в панель.
Fr-4 fiber pcb, двойные медные слои.
Внешние размеры: 83x87x63 мм (Д x Ш x В).
Размеры печатной платы: 80x72 (L x W).
100% новый, ни разу не использовался.
Реле действие:
Напряжение: 9 ~ 20В (рекомендуемый 12В).
Ток: 46ма (одно реле, на 12В).
Реле контакт:
Номинальная резистивная нагрузка: 16 ампер, при 250vac или 30В DC.
Номинальная Индуктивная нагрузка: 8 Ампер, при 250vac или 30В DC.
Реле datasheet: нажмите здесь.
Клеммный блок Технические характеристики:
Диапазон провода: 24 ~ 12 AWG.
Длина полосы: 7 мм.
Винты-м2.5, сталь, CR3 + Zn с покрытием.
Штырь и клетка-латунь.
Проводное подключение:
H: реле рабочего напряжения положительное.
Л: реле операционного напряжения отрицательного.
Com/NO/NC:
При реле не-Action, com-no разъединен, COM-nc в связном.
При реле действия com-не подключил, com-nc отключен.
Примечание: у нас: Входной сигнал: NPN
PNP
Пожалуйста, скажите мне, что вы хотите, если вы не скажете мне, я отправлю вам NPN
Вышивка Крестом Пакет содержание
Адаптер питания на DIN-рейку 4 SPDT 16a, интерфейс реле мощности, g2r-1-e 12 В DC реле
