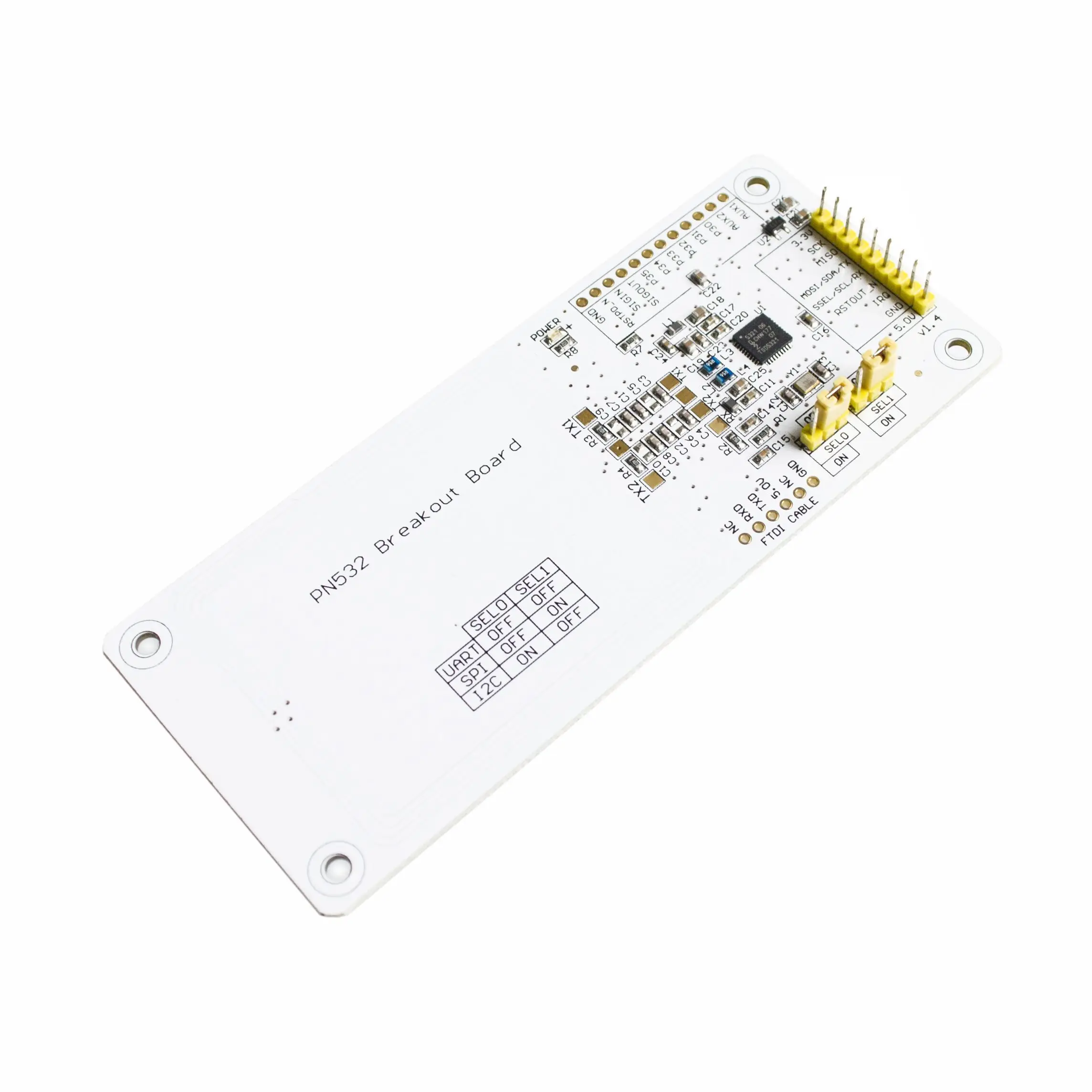

1 шт./лот NFC макетная плата/pn532 макетная плата/RFID считыватель/модуль NFC

Описание

Обзор

PN532-высокоинтегрированный Бесконтактный чип чтения-записи, содержащий ядро микроконтроллера 80C51, которое интегрирует различные активные/пассивные бесконтактные методы связи и протоколы на частоте 13,56 МГц.
Модуль передачи PN532 поддерживает 6 различных режимов работы:
Режим чтения, ISO/IEC 14443A/MIFARE? Механизм
Режим чтения, поддержка механизма FeliCa
Режим чтения, поддержка ISO/IEC 14443B механизм
Режим работы карты, поддержка ISO 14443A/MIFARE? Механизм
Режим работы карты, механизм FeliCa
ISO/IEC18092, ECM340 точка-точка
PN532 Особенности
80C51 микроконтроллер ядра с 40 Кб rom и 1 КБ ram
Высокоинтегрированные аналоговые схемы, Демодуляция и декодирование
Драйвер выходного буфера подключается к антенне минимальным количеством внешних Пассивных Устройств
Интегрированный РЧ поля
Комплексных данных узор детектор
Поддерживает ISO/IEC 14443A/MIFARE?
ISO/IEC 14443B поддерживается только в режиме Чтения
Стандартное рабочее расстояние в режиме Чтения более 50 мм в зависимости от размера антенны, настройки и источника питания
Рабочий диапазон в NFCIP-1 режиме до 50 мм в зависимости от размера антенны, настройки и источника питания
В режиме работы карты Стандартное рабочее расстояние составляет около 100 мм, что определяется размером антенны, настройкой и напряжением внешнего поля
В режиме Чтения поддерживается классическое шифрование Mifare с более высокой скоростью передачи данных 212 кбит/с и 424 кбит/с
В режиме FeliCa поддерживаются скорости передачи данных 106 кбит/с, 212 кбит/с и 424 кбит/с
РЧ интерфейс интегрирован с NFCIP-1, скорость передачи до 424 кбит/с
Поддержка Основной интерфейс:
-SPI интерфейс
-I2C интерфейс
-Протокол УАПП
Гибкий режим прерываний
Режим низкого энергопотребления-Аппаратный режим потери мощности-программный режим потери мощности
Когда устройство находится в режиме отключения питания, оно может автоматически просыпаться через интерфейсы iec, HSU и SPI
Программируемый таймер
Кварцевый кристаллический осциллятор
Питание от 2,7 в до 5,5 В
Переключение питания для внешних чипов шифрования
Специальные контакты ввода/вывода, управляющие внешними устройствами
Встроенный антенный детектор для тестирования продукта
ECMA 373 nfc-wi интерфейс для внешнего зашифрованного IC соединения
Размер посылка: 150*80*10 мм
Вес упаковки: 34 г
Упаковочный лист
1 шт. PN532 макетная плата
1 шт. M1 карты
1 шт S50 белая карта
