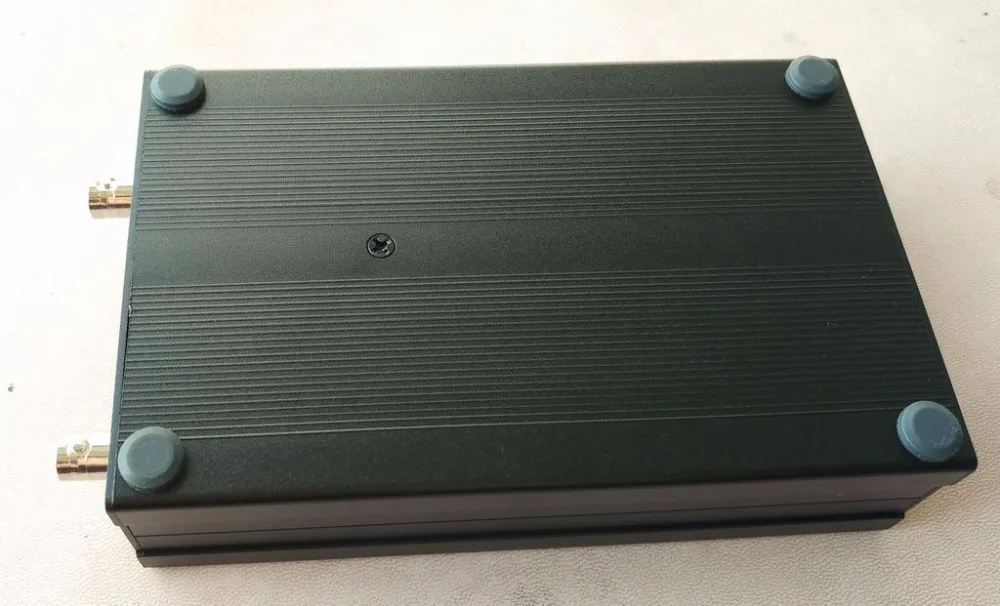

1 шт. NWT500-BNC анализатор частоты 50 K-550 м развертка по частоте метр

Тип: NWT500-BNC

Частотный диапазон: 0,05 M-550 MHz,

Материал стельки: 1 Гц

Сила выходного сигнала: 4dBm

Логарифмический Динамический диапазон: лучше 50 дБ

Линейный диапазон обнаружения: 0-1 в EMF

Интерфейс: USB, BNC

Источник питания: DC11.5-12.5V/0,5 A

Управление программное обеспечение: WINNWT4 V4.08.02

Размер:40,5*97*178 мм

Особенности: поддерживает логарифмическое, линейное обнаружение, с 0-50 дб аттенюатор,

Возможность импеданса, VSWR (сопротивление VSWR Мост должен соответствовать) Другие функции измерения

4-слойной конструкции

Приложение 1: Вопросы и ответы

Что это,Что-нибудь б/у

Развертки частотыХарактеристикаТестер, является тестовым комплектом, тестовая compent частота и кривая усиления, suh как проверка частоты бака LC и кривой усилителя.

В чем разница между газообразным NWT/ночное белье с коротким и BT3 (Китай тип) используется для переработки CRT развертки.

NWT серийный развертки цифровой развертки,Небольшой шаг, соединение с ПК расчетные данные, может VFO выход. меньше, чем старый развертки. NWT4000-1, NWT4000-2 может использовать простой анализатор спектра

Подключенный ПК без ответственности

Проверьте драйвер USB, проверьте extern DC power, Проверьте настройку программного обеспечения.

Развертка может проверить duplexer, как проверить

Можете протестировать,Duplexer-фильтр.Развертка по частоте измерителя подключена к выходу антенного терминала duplexer и приемного терминала, развертка по частоте счетчика входного конца подключенных машин, можно измерить

Как тестовая антенна

Используемый мост для измерения КСВ или три порта подключения.

Мост для измерения КСВ испытаний:

Используемый мост для измерения КСВ можно измерить в Bobbi, может качественное измерение, нужно обратить внимание, развертка по частоте метрМожет использоваться толькоМост с радиочастотным выходом, а не с выходом обнаружения моста

Три порт подключения

Используется три порта подключения заменить мост для измерения КСВ, может тестовая антенна, только для сравнения теста.

Внимание сканирующий анализатор в использовании

Connet с компьютером, DUT, поэтому нужно обратить внимание на заземление хорошо, не слишком высокий уровень входного конца обнаружения, в противном случае это повредит элемент обнаружения.

USB порт питания не достаточно, как сделать?

В соответствии с USB2.0 протокол сейчас у нас 0.5A, достаточно. если источника питания не достаточно, проверьте кабель usb-кабеля, измените высококачественный usb-кабель, измените на порт USB 3,0 (ток 0.9A), используйте usb-концентратор внешнего источника питания.

Сопротивление не соответствует, любая проблема, как решить.

Сопротивление несоответствие, мощность не 100% передача, отражение. Приведет к тому, что измеренные параметры (коэффициент усиления, колебание, пропуск частиц, пропускная способность) и другие параметры указаны неверно, можете рассмотреть внешний трансформатор электрического сопротивления как сопротивление согласующего, затем измерить линейкой

Мне нужно улучшить точность входного и выходного сопротивления, как сделать,

Вставьте аттенюатор в вход и выход прибора, аттенюатор нормирует 3 дБ, если вы хотите быть более точным, может быть заменен на 10 дБ или более высокий аттенюатор, минус-потеря динамического.
