Описание

Дальний/Ближний позиции

ЗадержкаВремя. Bit6 = 1 представляет собой верхние 4 бит секунд задержки, иBit6 = 0 представляет более низкие 4 бит секунд задержки.

В тех случаях, когдаКоманда задержки отправляется, верхние 4 бита отправляются первым иБолее низкие 4 бита отправляются. После отправки высоких 4 бита, нижние 4 битаДолжен быть отправлен в течение 1 секунды.

ТамТаким образом, нет необходимости для того, чтобы отправить полный 8-битный задержка за считанные секунды. Когда задержка 1-15За несколько секунд необходимо отправить только нижние 4 бита. Кроме того, когдаЗадержка секунд, и ниже 4 Бит 0, затем можно отправить только верхний 4Bits.

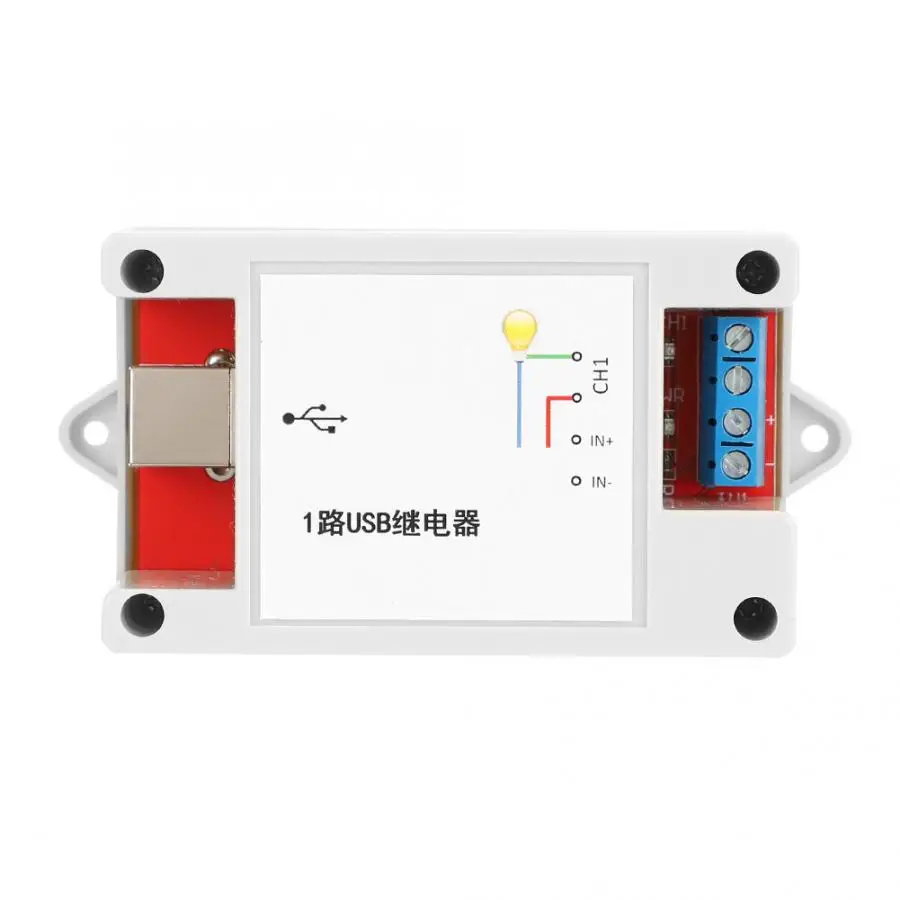

1 способ usb-реле модуль задержки с 1 изоляцией Цифровой коллекции CH340 программа для Android

1 способ usb-реле модуль задержки с 1 изоляцией Цифровой коллекции CH340 программа для Android может управлять AC 250V10A, или DC 30V10A

Принять CH340G чипUSB-TTL решение. Команда USB serial port контролирует вход иРелиз 1-полосного реле, и команда контролирует задержку 1 ~ 255За считанные секунды. С 1 изолированным цифровым входом, он может совпадать с входным уровнем5-24 В. Когда изменится высокий и низкий уровень, модуль уведомитКомпьютер активно. Модуль прост в эксплуатации, и большинство последовательныхДля выполнения функции требуется только 1 байт. Обеспечивают VB верхКомпьютерная программа и исходный код, чтобы сделать компьютер дистанционным управлением проще.После принятия каждой инструкции модуль вернет последнийСостояние всех реле. Кроме того, модуль может отвечать на релеЗапросы о состоянии от верхней компьютерной программы. Верхний компьютерПрограмма может определить, Успешна ли каждая операция или нетОтзывы от модуля и повышение точности управления.

Особенности:

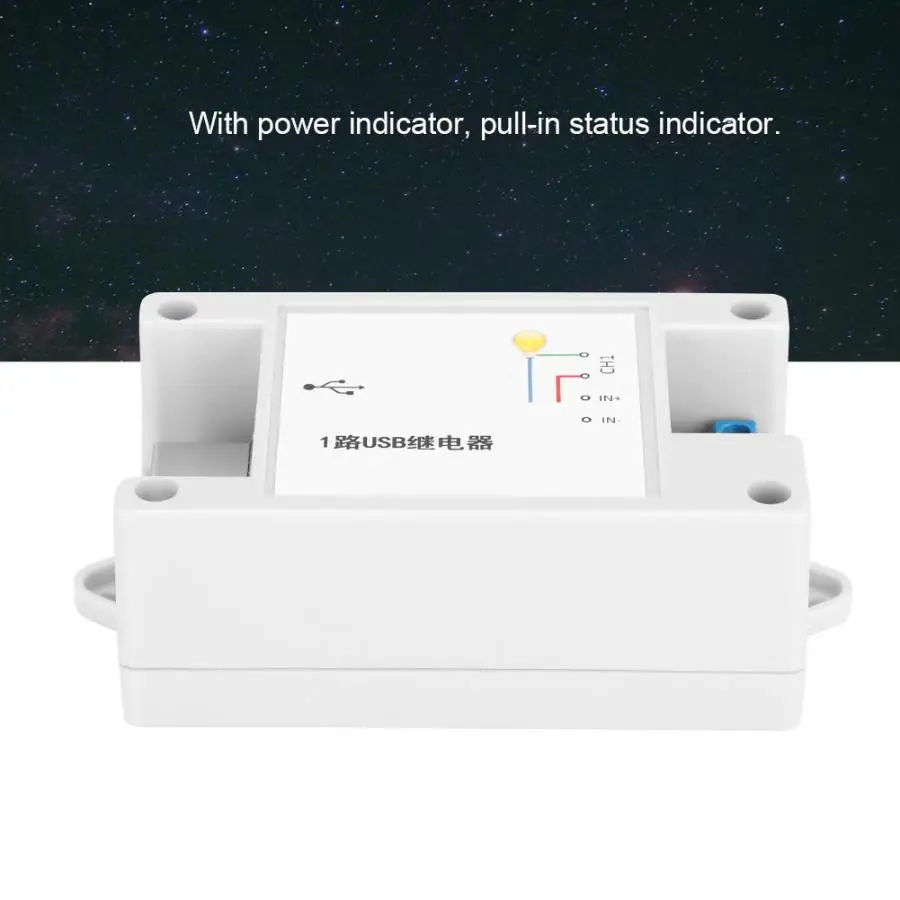

Принять STC15F104W как основной чип управления. Команда контролирует задержку от 1 до 255 секунд. Работа проста, и большинство последовательных команд являются однобайтовыми инструкциями. 1 выход реле, 1 изолированный вход, вход может совпадать с уровнем 5-24 В. С индикатором питания, индикатором состояния pull-in. Улучшенная стабильность работы, повышает точность управления. Технические характеристики:

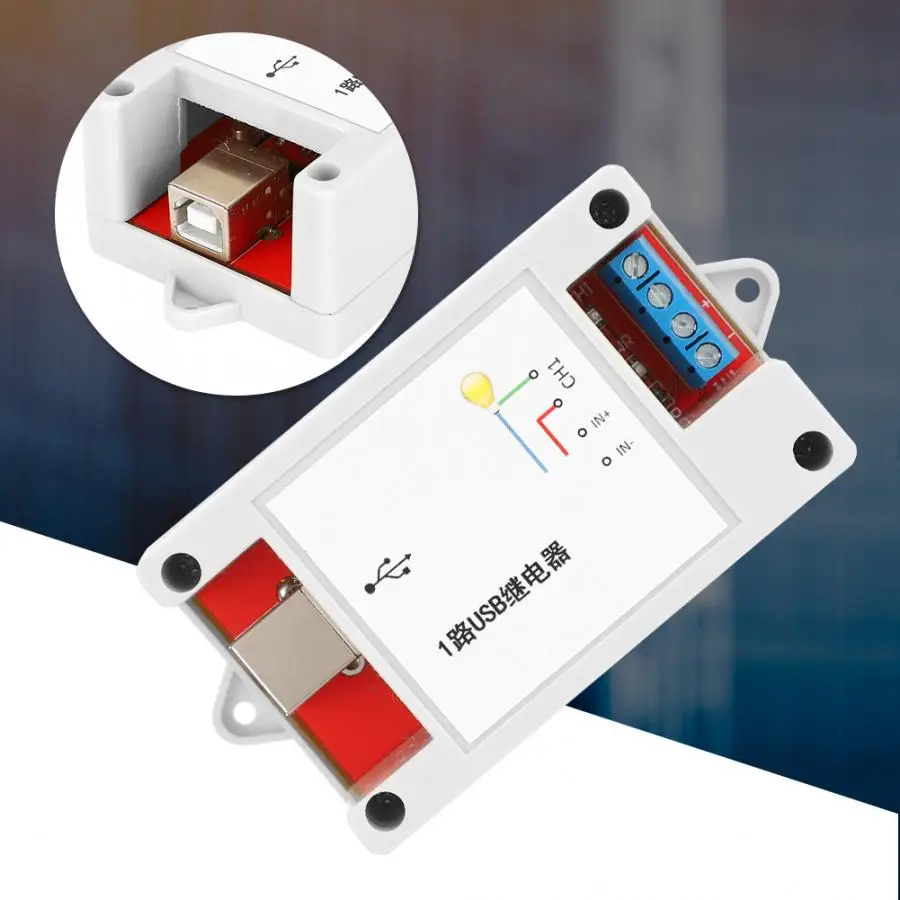

Интерфейс Описание:
CH1: Подключение нагрузки пользователя, может управлять AC 250V10A, или DC 30V10A
В +: цифровой вход положительный
В: цифровой вход отрицательный
Серийный способа передачи данных:
Инструкция полностью совместима с SR-104A, скорость последовательной связи составляет 9600bps, Код команды:
Реле pull 0x11
Релейный релиз 0x21
Получить статус реле 0x31
Начните реле за запозданиевремени
<

Пример задержки команды
<

Управление	Команда	Инструкция
Задержка кнопку в течение 3-х секунд	0x8C	Один байт инструкции
Задержка 10 секунд	0xA8	Один байт инструкции
Задержка 20 секунд	0xC4, 0x90	Непрерывная отправка 2 байта за 1 секунду
Задержка 32 секунд	0xC8	Один байт инструкции

Последний статус реле будет возвращен каждый раз, когда будет принят командный байт, или когда изменится входной цифровой сигнал.
Bit0: 1 представляет тяговое состояние реле, 0 представляет состояние релиза
Bit1: 1 представляет цифровой вход высокого уровня, 0 представляет низкий уровень
<
