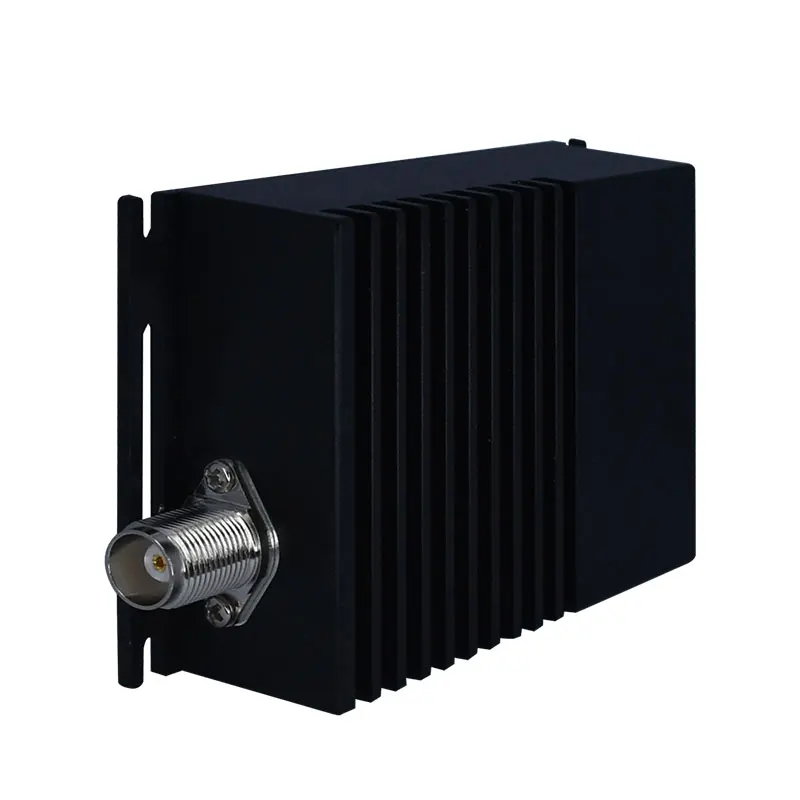

Купить 10 км дальний радиомодем rs485 rs232 передатчик и приемник 433 МГц 450 МГц приемопередатчик для scada

Описание

Уважаемые покупатели, пожалуйста, напоминайте следующие вещи:

1. Набор параметров по умолчанию на заводе составляет 433,250 МГц, RS232 и RS485, 2400BPS, 5 Вт, 12 В постоянного тока;

2. Если клиентам нужна другая частотаVHF (136 МГц-174 МГц, 220-240 МГц) UHF (410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радиомодем также может быть ttl интерфейсом, если нужен ttl, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных воздуха и интерфейс (серийный) скорость передачи данных могут быть подтверждены через программное обеспечение.

Технические характеристики:

ОсновнойОсобенности:

УКВ (136 МГц-174 МГц, 220-240 МГц) УВЧ (410 МГц-470 МГц) Программирование пользователей С RS232 и RS485 2 интерфейсом, ttl настроен на фабрике; Высокая чувствительность приема до-123dBm; 8 км-12 км LOS дальность передачи; Скорость передачи данных от 1200bps до 4800bps, скорость передачи данных интерфейса 1200-115200bps Программирование пользователя; Короткое время передачи-приема; задержка связи менее 3 мс; 16 каналов (0CH DIP переключатель выбрать и другие 15CHs Программирование ПК программного обеспечения)

Pin-определения

10 км дальний радиомодем rs485 rs232 передатчик и приемник 433 МГц 450 МГц приемопередатчик для scada

Контакты	XZ-DT25-MXX	Обратите внимание
Airline Штекерный соединитель	1	Заземления блока питания
Airline Штекерный соединитель	2	DC12V блок питания	DC12Vplusmn10 %
DB9 Штекерный соединитель	1	NC	Для активного отдыха с низким уровнем
	2	RS-232/RXD
	3	RS-232/ТСД
	4	NC
	5	GND
	6	RS-485/A
	7	RS-485/B
	8	Настройка позволит
	9	SQ (индикатор сигнала приема)	Для активного отдыха с низким уровнем

Технические параметры

Частотный диапазон	136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц
Стабильность частоты	≤±2. 5PPm
Передача Мощность	5 Вт
Модуляции	GFSK/4 GFSK
Скорость передачи данных по воздуху	1200 ~ 115200bps
Серийный скорость передачи данных	1200 ~ 115200bps
Интерфейс	RS232 & RS485
Питание	12V @ 10A
Интерфейс формат данных	8E1/8N1/801
Чувствительность приема	-123dBm @ 1200bps/-120dBm @ 9600bps
Пропускная способность канала	10KHZ @ 1200bps/25KHZ @ 9600bps
Дальность передачи	12 км в открытом и чистом воздухе, 5.5dBi антенна усиления, высота более 2 м, скорость передачи данных воздуха: 1200bps
Рабочая Температура	-40 ℃ ~ 80 ℃ (Промышленный сорт)
Рабочая влажность:	От 10% до 90% относительной влажности, без конденсации
Выбросов ток	≤2A (максимальный выходной ток не менее 3а)
Получение ток	≤80mA
Размеры (Д/Ш/В)	105X88X62 мм с наружной резьбой
Вес (г)	≤300g

Установка Размер

Обратите внимание:

1, требования к электросети радио: Максимальный выходной ток не менее 3а, и Линейный источник питания постоянного тока является лучшим выбором. При использовании импульсного источника питания следует выбрать блок питания с меньшей пульсацией и лучшими характеристиками EMC.

2. Радио должно быть подключено к антенне, прежде чем радио будет включено, длинная антенна с открытым контуром может привести к повреждению радио.

3, корпус для рации используется для рассеивания тепла. При работе не прикасайтесь к радио руками, чтобы избежать ожогов.

XZ-DT25-MXX частоты

Dip switch может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть настроена произвольно и сохранена через программное обеспечение. Dip switch dials toldquoonrdquomansldquo1rdquo, dials toldquoOFFrdquomeansldquo0rdquo, 1 байт-высокий, 4 байта-низкий байт.

CH (1234)	XZ-DT25-M1E	XZ-DT25-M2E	XZ-DT25-M4E
0 (0000)	156,025 МГц	230,025 МГц	430,025 МГц
1 (0001)	140,025 МГц	221,025 МГц	410,025 МГц
2 (0010)	142,025 МГц	223,025 МГц	414,025 МГц
3 (0011)	144,025 МГц	224,025 МГц	418,025 МГц
4 (0100)	146,025 МГц	225,025 МГц	422,025 МГц
5 (0101)	148,025 МГц	226,025 МГц	426,025 МГц
6 (0110)	150,025 МГц	227,025 МГц	434,025 МГц
7 (0111)	152,025 МГц	228,025 МГц	437,025 МГц
8 (1000)	154,025 МГц	229,025 МГц	441,025 МГц
9 (1001)	158,025 МГц	231,025 МГц	445,025 МГц
10 (1010)	160,025 МГц	232,025 МГц	449,025 МГц
11 (1011)	162,025 МГц	233,025 МГц	453,025 МГц
12 (1100)	164,025 МГц	234,025 МГц	457,025 МГц
13 (1101)	166,025 МГц	235,025 МГц	461,025 МГц
14 (1110)	168,025 МГц	236,025 МГц	465,025 МГц
15 (1111)	170,025 МГц	237,025 МГц	469,525 МГц

Примечание: наша серия DT (XZ-DT25-H, XZ-DT25-M, XZ-DT25-L, XZ-DT25-U) может общаться друг с другом, и пользователи могут соответствовать покупке в соответствии с фактическим использованием.

Программное обеспечение для Функция установка

1,1 ввести режим настройки

Оборудование входит в режим настройки: Подключение 8ThНоги с заземлением и зеленый свет радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Return OK

Настройка частоты 1,2 канала 0 (эта частота является рабочей частотой 0 каналов

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат

Пояснение> WF0 означает рабочие частоты при написании канала 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает, что частота передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Одинаковые XZ-DT25 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в одной и той же системе связи должны иметь ту же частоту приема и передачи, тогда они могут общаться. Переключатель Dip может устанавливать частоту только в канале 0.

1,3 настройка скорости передачи интерфейса

Формат> WBA

Возврат
