Описание

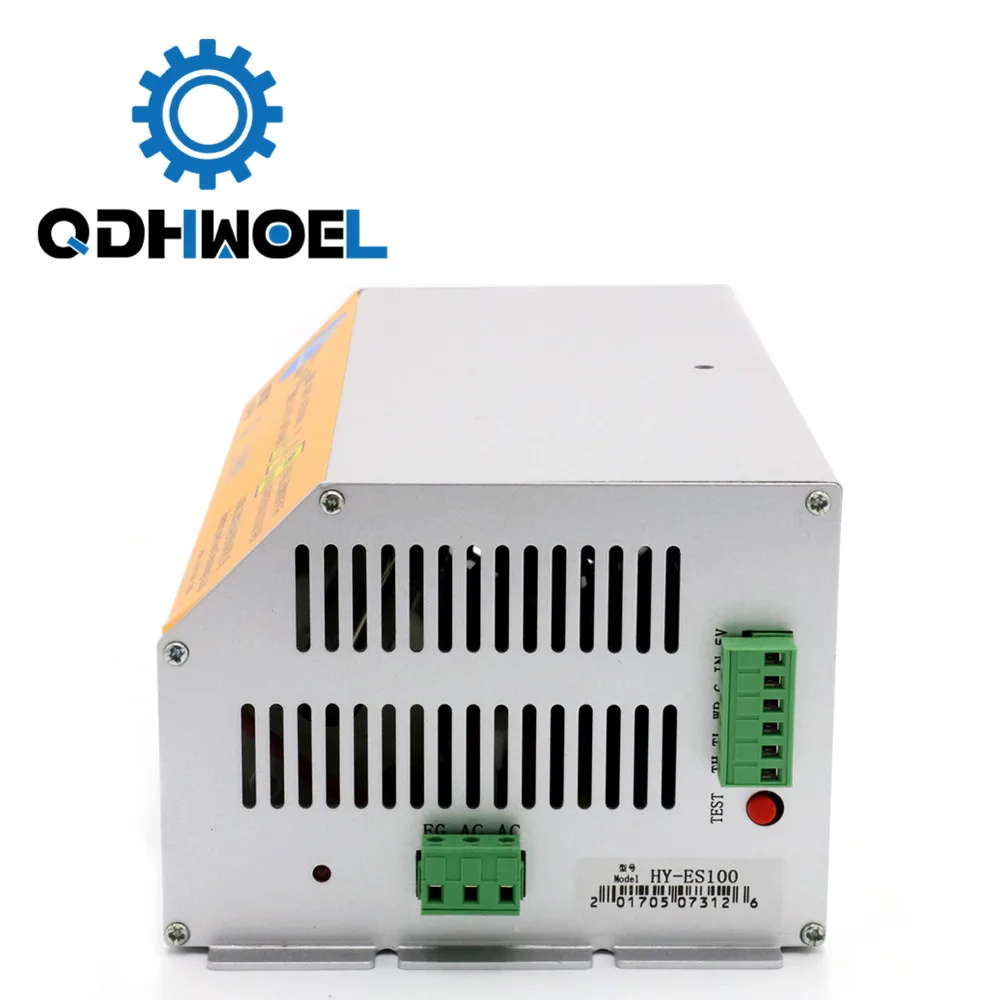

100-120 Вт HY-Es100 Es серия CO2 лазерный источник питания для CO2 лазерной гравировки, резки

Основные Особенности:

1. Лазерный источник питания 100 ВтОсновные функции:

1. Функция PFC, AC90-250V широкий диапазон входного напряжения, универсальное для всех стран напряжение.

2. Специальный дизайн для внешней оболочки, более красивый внешний вид, лучшее отведение тепла.

3. Улучшенный режим управления током, более стабильный лазер, лучшая совместимость, более адаптированный для различных видов лазерных трубок.

4. Простое управление мощностью, пользователь может управлять лазером с высоким или низким уровнем сигнала.

5. С тестовой кнопкой, легко проверить лазерную трубку и блок питания.

6. Небольшой размер наружной оболочки, подходит для установки на пучке разделочной кровати.

2. Es100 лазерный источник AРеимуществаS:

1.Простое управление: запуск и остановка лазера можно легко контролировать led с помощью ttl уровня. Аналоговый сигнал 0-5 В и ШИМ-сигнал 5 в могут контролировать мощность лазера.

2. Лазерный источник питания имеет открытый выходСхемаСредства защиты.

3. Этот лазерный блок питания имеет индикацию сигнала ttl, воду через индикацию сигнала и лазерный выходИндикация.

3.Применение:

HY-Es100Лазерный источник питания используется для 100 Вт, 120 Вт резки и гравировки акрила, ткани, двойного цвета

Лист иРезина и т. д.

2. Параметры:

Вход	Вход Напряжение	AC90V-250V
	Частота переменного тока	47-440 Гц
	Максимальная входная мощность	700 w
	Максимальный выходной ток	5A
Выход	Макс Выходное напряжение	DC 45KV
	Макс Выход ток	DC 32mA
Эффективность	≥90 процентов (полная нагрузка)
Между тем между отказом (MTBF)	≥10000 час
Ответ Скорость	≤1 мс (от переключателя сигнал выдается на выходной ток до 90% от установочного тока)
Выдерживать Напряжение	Вход-выход, вход-оболочка: AC1500V 10MA 60 S; Выход Отрицательный соединен с машинной оболочкой.
Защита окружающей среды	Рабочая температура:-10 ~ 40 °C), относительная влажность (RH) ≤90%
Начин охлаждения	Воздушное охлаждение (КВС)
Измерение	Д×ш×в = 278144104 (мм)
Цвет	Серебристо-серый

Терминал Разрешение:

1	2	3	4	5	6
TH	TL	WP	G	В	5 V

Определение терминала следующим образом:

TH	Вход сигнала	Управление лазером: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
TL	Вход сигнала	Управление лазером: TH≥3V, без лазера; TL≤0. 3 V, излучающий лазер.
WP * 1	Вход сигнала	Управление лазером: TH≥3V, без лазера; TL≤0. 3 V, излучающий лазер.
G	GND	Эта нога должна быть хорошо соединена с оболочкой лазерного станка И основание платы управления.
* 2	Вход сигнала	Контроль мощности лазера: аналоговый сигнал 0-5 В И PWM сигнал может контролировать мощность лазера.
5 V	Выход Мощность	Выход 5 В, максимальный выходной ток 20 мА.

100-120 Вт HY-Es100 Es серия CO2 лазерный источник питания для CO2 лазерной гравировки, резки

Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания оболочки на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление.Старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
A. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. Могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
