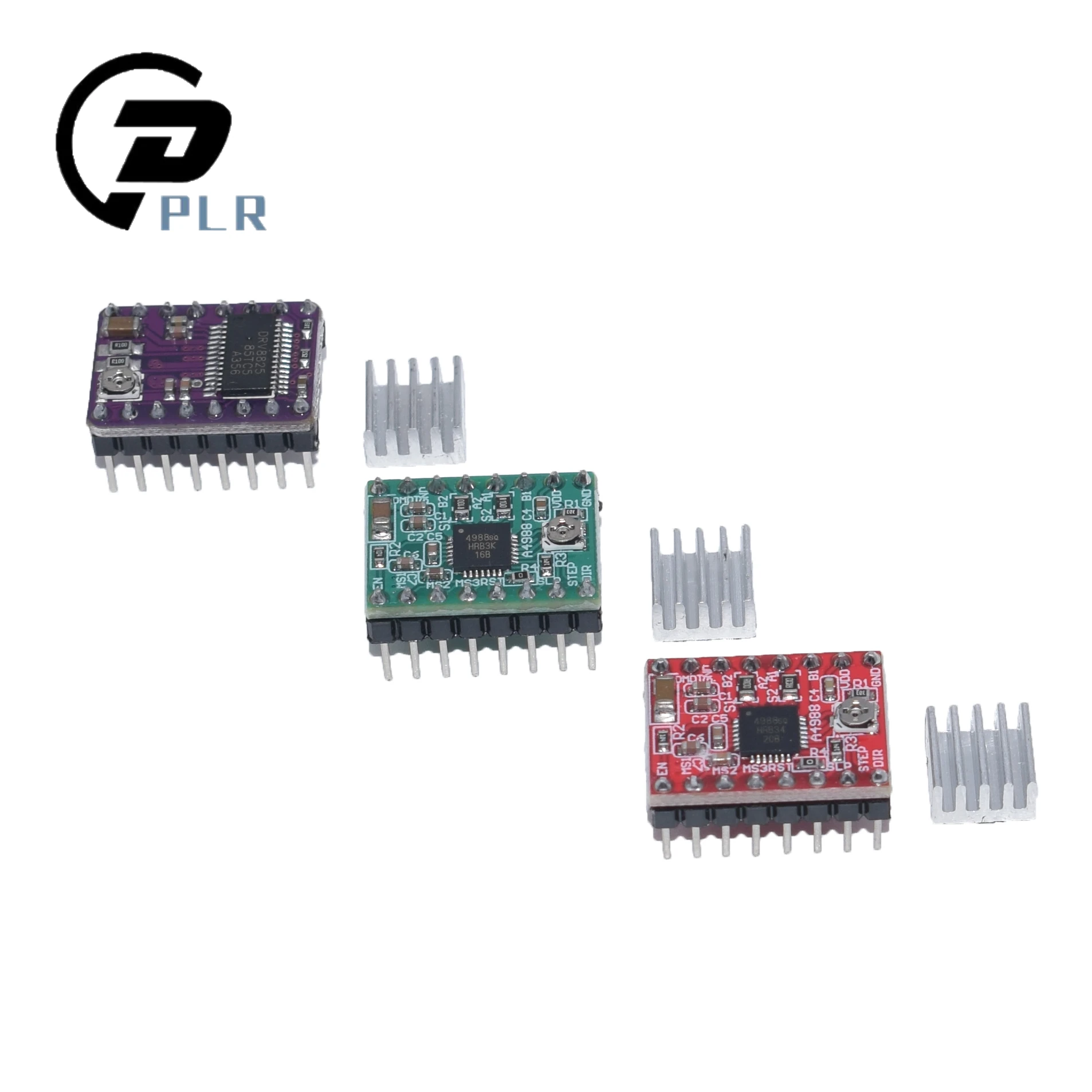

Купить 100 шт 3d принтер части Reprap A4988 DRV8825 шаговый двигатель драйвер модуль с радиатором Stepstick DRV8825 совместимый StepStick

Описание

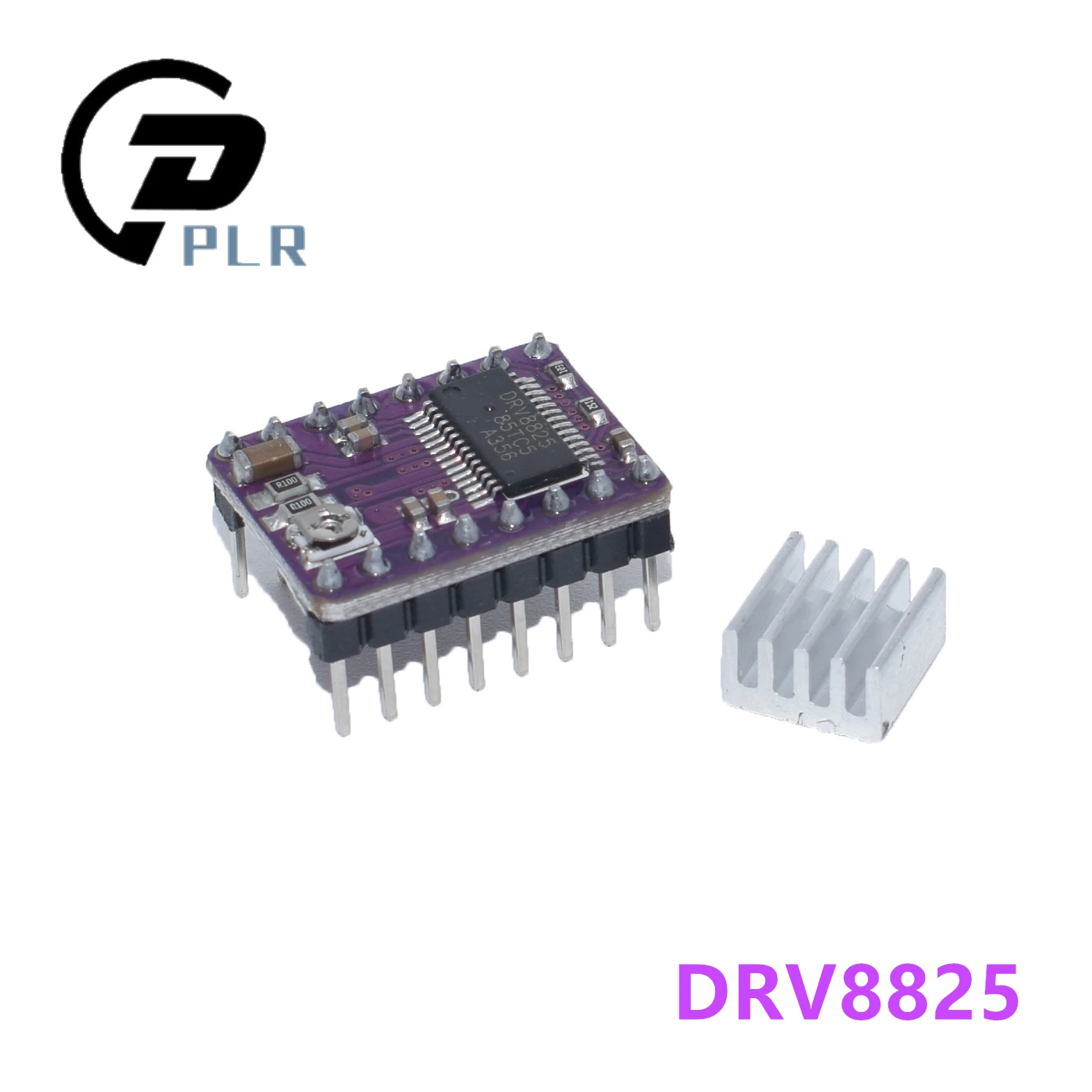

О Drv8825

Введение:

Носитель шагового двигателя DRV8825 представляет собой разделительную доску для драйвера микрошагового двигателя TI DRV8825, биполярный шаговый двигатель.

Модуль имеет pinout и интерфейс, который почти идентичен нашим A4988 носителям шагового двигателя, поэтому его можно использовать как более высокую производительность drop- В замене для этих плат во многих применениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки и перегрева и шестью микрошаговыми разрешениями (до 1/32-ступеней). Он работает от

8,2-45 В и может поставлять до 1,5 а на фазу без теплоотвода или форсированного воздушного потока (номинальная до 2,2 а на катушку с достаточным дополнительным охлаждением).

Особенности:

Простой интерфейс управления шагами и направлениями Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг Может работать напрямую с системами 3,3 V и 5 V Перегрев тепловое выключение, Перегрузка по току и блокировка под напряжением Защита от короткого замыкания и короткого замыкания 4-секционный измельчитель для специй, 2 унций медная печатная плата для Повышенная устойчивость к воздействию высоких рассеивания Открытый solderable Заземления Колодки под драйвером IC на нижней части PCB Размер, выемка и интерфейс модуля соответствуют размерам наших шаговых двигателей A4988 в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации) Регулируемый ток управления позволяет установить максимальный ток с потенциометром, который позволяет использовать напряжение выше номинального напряжения шагового двигателя для достижения более высоких ступенчатых скоростей Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрое разложение или медленное разложение) 45 V Максимальное напряжение питания Встроенный регулятор (не требуется внешнего логического напряжения)

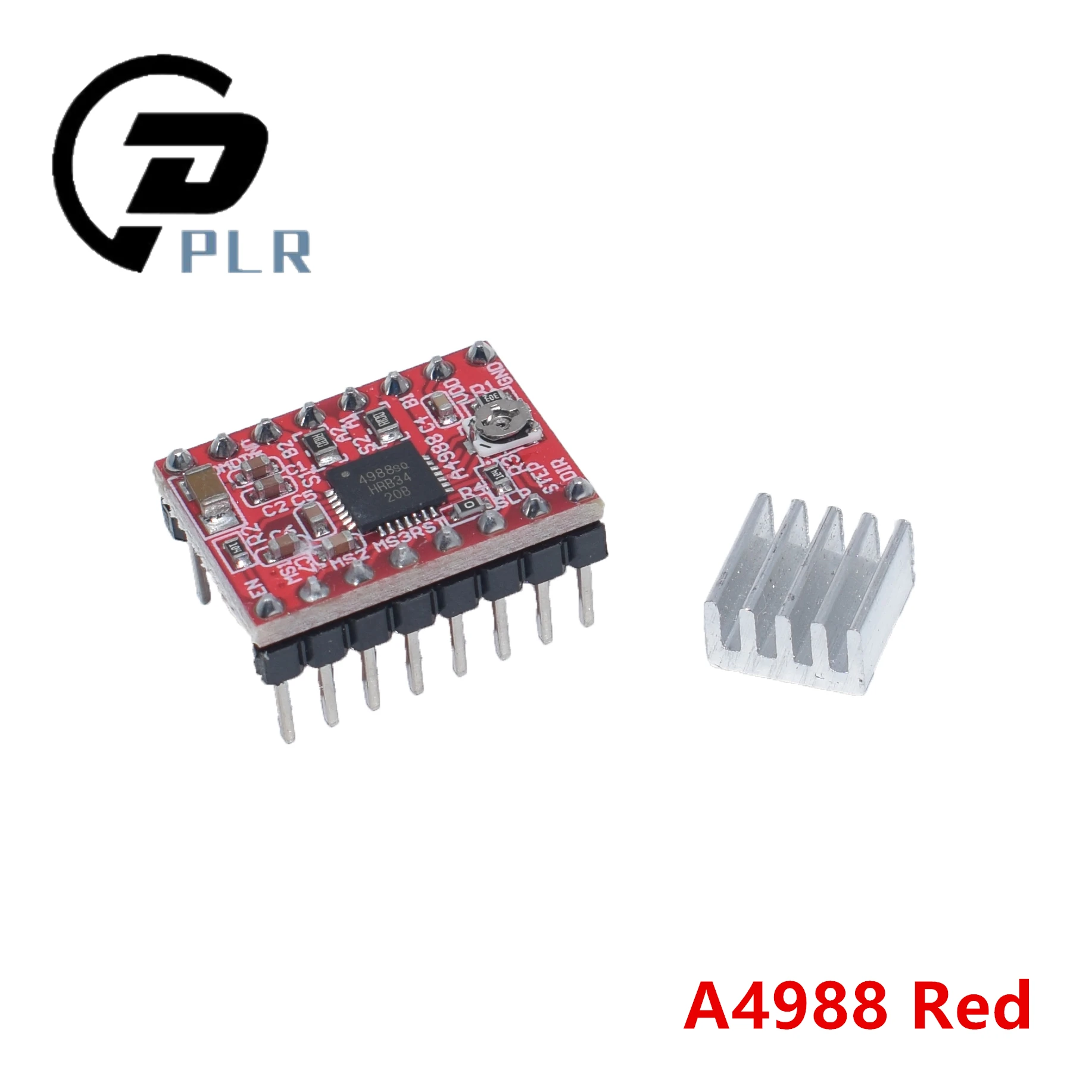

A4988

Введение:

Этот продукт представляет собой разделительную панель для микрошаговый драйвер Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять биполярным шаговым мотором s в полудрагоценных, четвертых, восьмых и шестых режимах, с выходной мощностью до 35 В и 2 А.

Переводчик является ключом к легкому использованию A4988. Просто Вставляя Один импульс на шаговый вход приводит двигатель один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 идеально подходит для приложений, где сложная микропроцессор недоступна или перегружена.

Особенности:

Простой интерфейс управления шагами и направлениями; Пять различных ступенчатых решений: полный шаг, полушаг, четверть шаг, восьмишаг и шестнадцатый шаг Регулируемый ток управления позволяет установить максимальный ток выхода с потенциометром, который позволяет использовать напряжение выше номинального шагового двигателя; Напряжение для достижения более высоких ступеней 3,3 и 5 V совместимый логический источник; Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый распад или медленное разложение); Перегрев тепловое выключение, блокировка под напряжением и защита от перегрева тока Защита от короткого замыкания и короткой нагрузки.

100 шт 3d принтер части Reprap A4988 DRV8825 шаговый двигатель драйвер модуль с радиатором Stepstick DRV8825 совместимый StepStick
