100 Вт Co2 станок для лазерной резки стеклянная трубка источник питания Es100

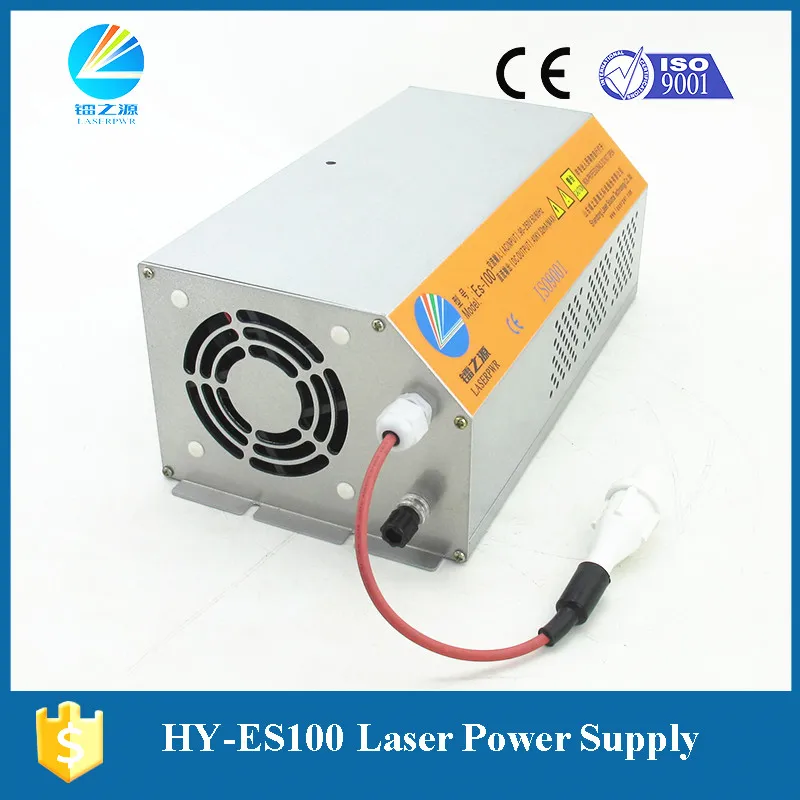

Модель: Es100 источник питания для 100 Вт-120 Вт лазерной резки/гравировки машины EFR/RECI/YONGLI Лазерная лампа на лазерной резки и гравировки машины;
Упаковочный лист:
<1> Es100 лазерБлок питания * 1 шт.;
<2>1,5 м кабель с разъемом * 1 шт.;
1. Инициатива PFC Функция, AC90-250V широкий диапазон входного напряжения, свободные руки, универсальные для всех стран напряжения.
2. Специальный дизайн для внешней оболочки, более красивый внешний вид, лучшее отведение тепла.
3. Улучшенный режим управления током, более стабильный лазер, лучшая совместимость, более Адаптированный под различные виды лазерные трубки.
4. Простое управление мощностью, пользователь может управлять лазером с высоким или низким уровнем сигнала.
5. С тестовой кнопкой, легко проверить лазерную трубку и блок питания.
6. Небольшой размер наружной оболочки, подходит для установки на балку основание для резки.
7. Лазерный источник питания имеет открытый выходСхемаСредства защиты.
8.Применение:Es100100 Вт co2 лазерный источник питания используется для 100 Вт/120 Вт co2 лазерный резак и engarver для резки и гравировки неметаллических материалов, как акрил, ткань, двухцветный лист иРезина и т. д.
1) Подключение лазерной трубки:(Ссылка на блок питания и схему подключения лазерной трубки)
Высоковольтный терминал (HV +) источника питания Es100 должен быть подключен к положительной полюсе СО2 лазерной трубки. Ток цепи источника питания Es100 должен быть подключен к отрицательному полюсу (лазерный выходной терминал) лазерной трубки, через Амперметр или непосредственно.
| 1 | 2 | 3 | 4 | 5 | 6 |
| TH | TL | WP | G | В | 5 V |
| TH | Вход сигнала | Лазерное управление вкл/выкл,Лазер включен при высоком уровне (≥3в), лазер выключен при низком уровне (≤0. 3 В) |
| TL | Вход сигнала | Управление лазером вкл/выкл, ВЫКЛ лазера при высоком уровне (≥3в), лазер при низком уровне (≤0. 3 В) |
| WP | Вход сигнала | Управление лазером вкл/выкл, ВЫКЛ лазера при высоком уровне (≥3в), лазер при низком уровне (≤0. 3 В) |
| G | Заземления сигнала | Этот терминал должен быть соединен с наружной оболочкой и платой управления машины правильно. |
| В | Мощность сигнала | Терминал управления мощностью лазера, контроль с 0-5 V аналогового сигнала или 5 V ШИМ-сигнала |
| 5 V | Выход | Выход 5 В, максимальный выходной ток 20 мА |
Функция интерфейса управления:
| TH | TL | WP | В | Лазерный Выход |
| Unconnected | Низкий (≤0. 3 В) | Низкий (≤0. 3 В) | 0-5 в или ШИМ | Выход лазера Мощность: Pmin ~ Pmax |
| Низкий (≤0. 3 В) | Unconnected | Выход около 40% лазера | ||
| Высокий (≥3V) | Любое значение (ок) | Без лазера | ||
| Высокий (≥3V) | Unconnected | 0-5 или ШИМ | Выходной лазер, Pmin ~ Pmax | |
| Высокий (≥3V) | Unconnected | Выход около 40% лазера | ||
| Низкий (≤0. 3 В) | Любое значение (ок) | Без лазера | ||
| Любое значение (ок) | Любое значение (ок) | Высокий (≥3V) | Без лазера |
2) Подключение управляющего сигнала
Контрольный сигнал должен быть надежно подключен к терминал контроля питания Es100, после подключения ЦАП выходной сигнал и TTL сигнал внешнего компьютера с блоком питания, лазерное устройство должно работать должным образом. Если Лазерная лампа не может работать правильно, следует проверить контрольный сигнал правильно или нет (включает в себя проверку спецификации напряжения и логику), если использовать PWM контроль в качестве контроля мощности, убедитесь, что f≥20KHz, амплитуда (пиковое значение) ≤5в, проверьте и убедитесь, что переключатель защиты WP соединение является правильным в то же время.
Проверьте, работает ли блок питания правильно или нет вручную
Убедитесь, что источник питания и проводка лазерной трубки корректны во-первых, в автономном режиме линии управления, а затем нажмитеКрасная кнопка "тест"Для тестирования лазерной трубки вне света или нет, этот метод может быть простым суждением источник питания работает правильно.
P1 индикатор высокого напряжения
P2 FG: Заземление; переменный ток: вход
P3 Тесты кнопка
P4 определение клеммы
Es100 100 ватт СО2 лазерный источник питания больше пирков;
Мы производим строго согласно ISO9001: 2008 элементы международной системы управления качествомПроизводства. Все лазерные блоки питания получили сертификацию CE.
Для получения более подробной информации о нашем лазерном источнике питания, пожалуйста, свяжитесь с нами,Мы сделаем все возможное, чтобы помочь вам.
Наши контактные данные следующие:
Компания Shandong Laser Source technology Co., LTD / Jinan Hongyuan Electric Co., LTd
Тел: 0086-531 88190005 Факс: 0086-53188190006
WEb: Www.jnhyec.com/en/ Www. laserpower. cc
АDdАдрес: No. 15 Lanxiang Road, Jinan250032, провинция Шаньдун, Китай (материк)
ID: laserpwr
E-mail:Lasersource @Laserpwr.com
Wechat: HY-PSU
WhatsApp: 0086-15054165515
QQ: 2881582414
