1000VA тороидальный трансформатор, выходная мощность напряжение: 2X 24V-0v-24V, 2X 0 v-12 v(1A

1000VA кольцо крупного рогатого скота чистая медная проволока для изоляции ног тороидальный трансформатор, промежуточное фиксированное отверстие орошения эпоксидной смолы обработки, поддержка не чистой меди возврата.

Трансформатор параметры:

Выходная мощность: 1000ВА,

Входное напряжение: AC 230 V,

Выходное напряжение: 24V-0v-24V, 24V-0v-24V (намотка с высоким током), 0 v-12 v (1A), 0 v-12 v (1A),

Если параметры не подходят, вы можете принять индивидуальные, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы понять (Купите 5 или более, прежде чем вы можете настроить в соответствии с указанными параметрами).

Характеристики трансформатора: диаметр 170 мм, высота 70 мм (за исключением высоты прокладки и винта, каждый размер партии может быть немного неправильным)

Вес 8,4 кг (без прокладки и веса винта), с крепежными винтами и упаковкой 9,5 кг.

Реальная съемка фотография

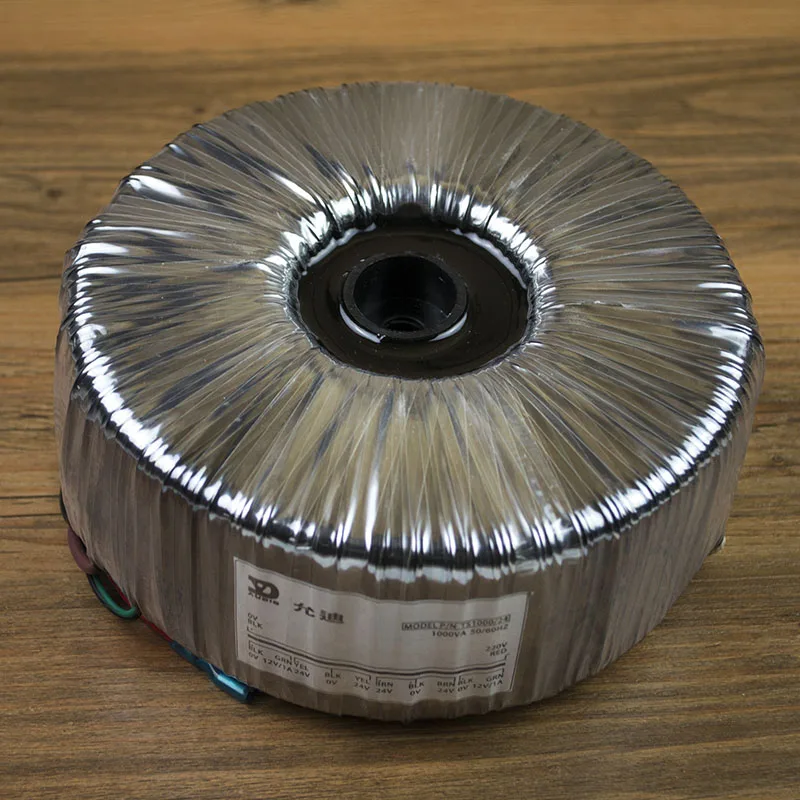

Вид спереди:

Изображение задней стороны:

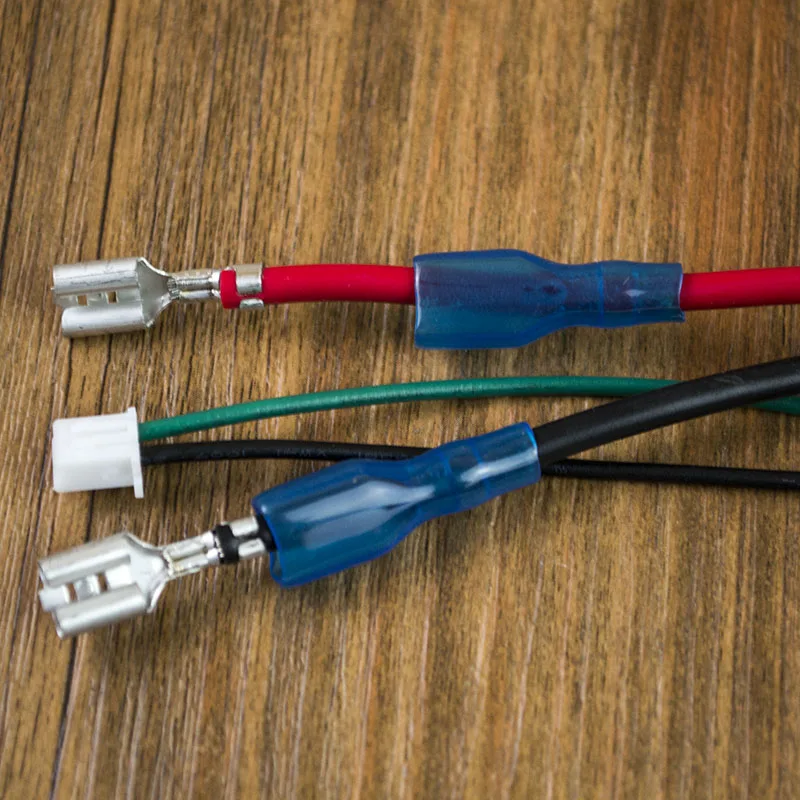

Входная и выходная схема свинца: входной и выходной главный выходной провод напряжения подходит для пайки платы 6,3 мм, небольшой выходной ток свинца подходит для гнезда 2,54. Если он вам не нужен, вы можете отрезать его и повторно подключить его.

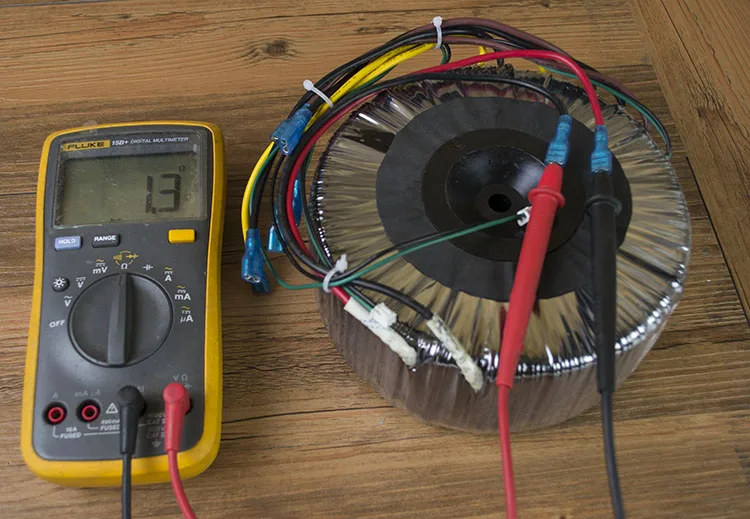

Основная схема тестирования сопротивления трансформатора: внутреннее сопротивление мультиметра 0,3 Ω, внутреннее сопротивление трансформатора = измеренное сопротивление трансформатора 1,3 Ω-внутреннее сопротивление мультиметра 0,3 Ω = 1 Ω. Чем выше проводимость провода, тем больше диаметр провода и тем меньше внутреннее сопротивление. Так как трансформатор и нагрузка соединены в серии, когда выход высокой мощности и большого тока, внутреннее сопротивление входного терминала большое, напряжение на входном терминале уменьшается, и напряжение на выходном терминале также снижается. Для трансформаторов с недостаточной мощностью падение напряжения после загрузки значительно выше, чем падение напряжения трансформатора с достаточным питанием.
