150 Вт светильник с подвижной головкой руководство по эксплуатации

Описание

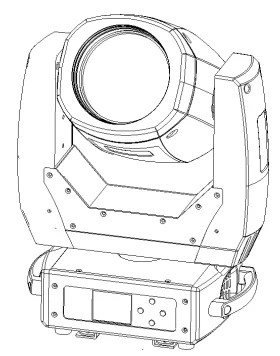

150 Вт Светодиодный луч с движущейся головкой

Руководство пользователя Сохраните это руководство для будущих потребностей

1. Распаковки Спасибо, что выбрали наш светодиодный луч мощностью 150 Вт. Для вашей собственной безопасности, пожалуйста, прочитайте это руководство перед установкой устройства. В этом руководстве освещается важная информация по установке и приложениям. Пожалуйста, в установке и использовании приспособления с следуя инструкциям. Между тем, пожалуйста, держите это руководство хорошо для будущих потребностей. 150 Вт Светодиодный луч изготовлен из нового типа высокотемпературной прочности инженерных пластмасс и литого алюминиевого корпуса с приятным видом. Приспособление разработано и изготовлено строго по стандартам CE, в соответствии с международным стандартом DMX512 протокол. Это доступно индивидуально регулируемых И соединяются друг с другом для работы. И он применим для крупномасштабных концертов, театров, студий, ночных клубов и дискотек. Белый светодиодный, который отличается высокой яркостью и стабильностью. Пожалуйста, тщательно Распакуйте его, когда вы получаете приспособление и проверьте, поврежден ли он во время транспортировки. И, пожалуйста, проверьте, правильно ли следующие предметы будут включены В коробке: Движущаяся головка --------- один сигнальный кабель ---- один Подвесной кронштейн ----- два кабеля питания ---- один Руководство пользователя, американский стандарт ---- один

2. Инструкции по технике безопасности

CAUTIONI! Будьте осторожны с вашей деятельности. При опасном напряжении вы можете страдать от опасного электрического удара при прикосновении к проводам

Его устройство покинуло фабрику в идеальном состоянии. Для поддержания этого состояния И для того, чтобы обеспечить безопасную работу, это необходимо для того, чтобы пользователь мог следовать Указания по технике безопасности и предупреждение заметки, написанные в это руководство пользователя.

Важно: Повреждения, вызванные отклонением от настоящего Руководства пользователя, не подлежат гарантии. Сделка не несет ответственности за любые возникшие дефекты или проблемы

Если устройство подвержено перепадам температуры из-за изменения окружающей среды, не включайте его немедленно. Возникающие конденсации может привести к повреждению устройства. Оставлять прибор выключен до тех пор, пока он не дошла до комнатной температуры. это устройство подпадает под защиту-класс I. поэтому необходимо, чтобы устройство было заземлено. электрический подсоединение должно соответствовать последовательности выполнения по квалифицированным специалистом. Устройство должно использоваться только с частотой и напряжением. убедитесь, что доступное напряжение не выше, чем указано в конце данного руководства. убедитесь, что шнур питания никогда не гофрированные или повреждены sharp краями. Если это будет чехол, замена кабеля должна быть сделано уполномоченным дилером. Всегда отключать от сети, когда устройство не используется или перед тем, как очистить его. Только ручка сетевого шнура от штепсельной вилки. Никогда не выдергивайте вилку, дергая шнур питания. Во время первоначального запуска может возникнуть запах дыма. Это нормальный процесс и не обязательно означает, что устройство неисправно, оно должно постепенно уменьшаться. Пожалуйста, не проецируйте луч на горючие вещества. Крепления не могут быть установлены на горючих веществах, держите более 50 см расстояние со стенкой для плавного воздушного потока, поэтому не должно быть укрытия для вентиляторов и Вентиляция для теплового излучения. если наружный гибкий кабель или шнур этого светильника повреждены, он должен быть заменен исключительно производителем или его сервисным агентом или аналогичным квалифицированным лицом во избежание опасности.

5. DMX-512 соединения управления Подключите предоставленный кабель XLR к женскому 3-контактный XLR Сделано в Китае выходной вашего контроллера и другую сторону к мужскому 3-контактный XLR вход для зубных щеток. Вы можете объединить multipleMoving головки быть соединены вместе с помощью серийный ссылки. Кабель необходимого Двухжильный экранированный кабель с входными и выходными разъемами XLR. Пожалуйста, обратитесь к диаграмме ниже. DMX-512 соединение с DMX Терминатором

Выход DMX 3-контактный разъем XLR DMX Вход 3-контактный разъем XLR Общие 1: земля 2: данные (-) 3: данных (+) DMX выход 3-контактный XLR Сделано в Китае DMX в 3-контактный XLR Сделано в Китае

Для установки в тех случаях, когда DMX кабель имеется в наличии, чтобы запустить на большом расстоянии или в электрически шумных условиях, как, например, в дискотеку, рекомендуется использовать Терминатор DMX. Это помогает предотвратить повреждение цифровой контроль сигнала с помощью электрического шума. DMX Терминатор-это просто штекер XLR с резистором 120 Ω, Соединенным между контактами 2 и 3, который затем подключается к выходному XLR гнезду последнего крепежа в цепи. Пожалуйста, смотрите иллюстрации ниже.

6. Меню операций

7. DMX Каналы
13 Каналы режим:

8. Основные Особенности
Напряжение: 100-240 В, 50-60 Гц
Мощность: 250 W
Светильник источник света: 150 Вт белый светодиодный
Цветовая температура 6800 K
Светодиодный срок службы: 50000 часов
Кастрюля: 540 градусов + тонкая
Наклон: 270 градусов + тонкий
Угол луча: 2 градуса
Канал: 13 каналов DMX
Диммер: 0-100% плавный Линейный диммер
Strobe: 1-25 Гц, с импульсным эффектом
Цвет колеса: 11 цветов + Открыть
Гобо колесо: 17 статических гобо + открытый
Призма: 8 граней вращения призмы
Дисплей: ЖК-дисплей Дисплей, который может показать Настоящее tempurature крепежа и может
Изменение 180 градусов автоматический для того, чтобы соответствовать различным место установки
Светильник Размер: 300*200*490 мм
Посылка Размер: 430*380*530 мм
Чистая Вес: 12 кг брутто Вес: 14 кг

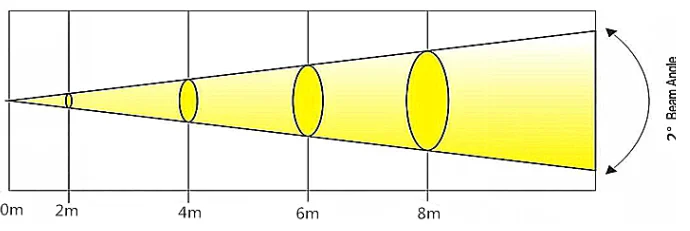

9. Фотометрический угол луча данные:
LUX данные о 2 градусах угла луча:
195300 LUX @ 2 m 48500 LUX @ и формирующая листы для кровли 4 м 23000 LUX @ 6 м

Никогда не стойте прямо под устройства при монтаже, удаляя или обслуживания осветительного прибора от периодической проверки безопасности всех строительных конструкций и осветительного прибора. Если у вас нет эти квалификации, не пытайтесь монтаж самостоятельно. Неправильная установка может привести к телесных повреждений. обязательно заполните все такелаж и процедуры установки перед подключением основной шнур питания к соответствующему розетки. зажим для крепления: 150 Вт Светодиодный луч обеспечивает уникальную Монтажный кронштейн в сборе, который объединяет в нижней части основания, Входящие в комплект "Омега скобы," И точка привязки кабеля безопасности в одном блоке (см. Иллюстрацию ниже). При монтаже это приспособление для ферменной конструкции убедитесь, что какого-либо надлежащим образом Номинальная зажим к прилагаемому omega кронштейн с помощью M10 винт облегает центрального отверстия "omega кронштейн". В качестве дополнительного меры безопасности убедитесь, что придает по крайней мере одну должным образом Номинальная страховочный тросик для осветительного прибора с одним из страховочный трос такелаж точки встроенной в сборка корпуса

1. Омега скобы 2. Satety зажим 3. Safaty кабель 4,1/4 поворота Quick-Lock Fasioners

Независимо от того, такелаж выбранный Вами вариант для вашего 150 Вт Светодиодный луч, всегда будьте уверены, чтобы защитить вашу приспособление с страховочный тросик. Осветительного прибора оснащен встроенным восьмиядерным процессором такелаж точки для страховочный тросик для подвесной кронштейн как показано выше. Обязательно используйте назначенный Место такелажа для кабеля безопасности и никогда не закрепить кабель безопасности к ручке для переноски.

10. Техническое обслуживание и чистка Следующие пункты должны быть рассмотрены в ходе проверки: 1. Все винты для установки устройства, а также части устройства должны быть плотно соединен и не должны быть повреждены. 2. Не должно быть никаких деформаций на корпусе, цветных линз, фиксации и монтажных пятен (потолок, подвеска, ферма). 3. Механически перемещенные детали не должны иметь следов ношения и не должны вращаться с несбалансированными. 4. Электрические кабели питания должен отсутствуют какие-либо повреждения, усталость материала или осадках. Дополнительные инструкции в зависимости от места установки и использования должны быть выполнены квалифицированным монтажником и любые проблемы безопасности должны быть удалены

	Осторожно!
	Отключать от обычных, прежде чем начинать работать техническому обслуживанию
