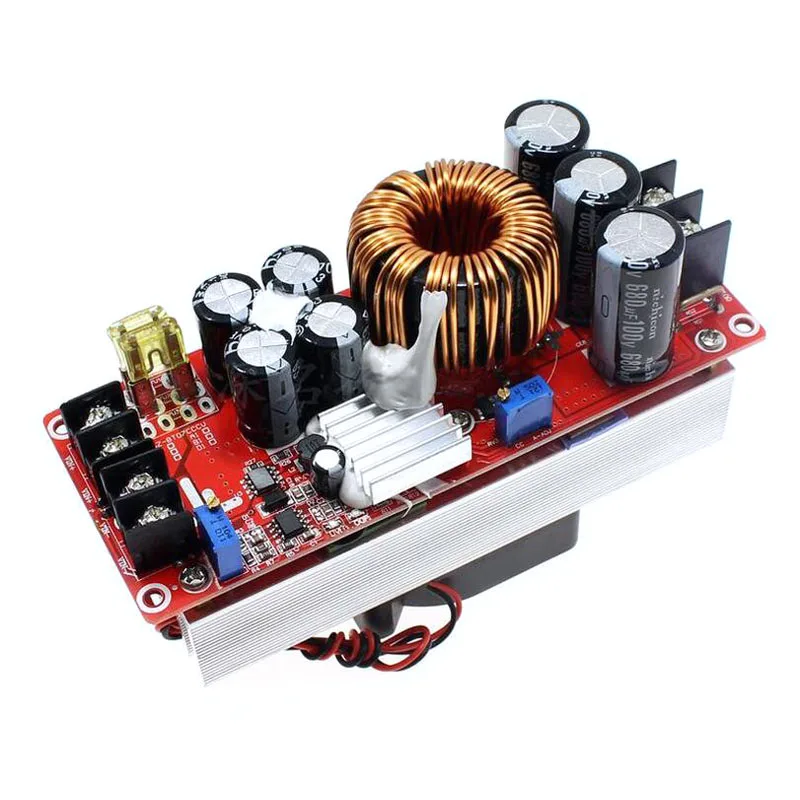

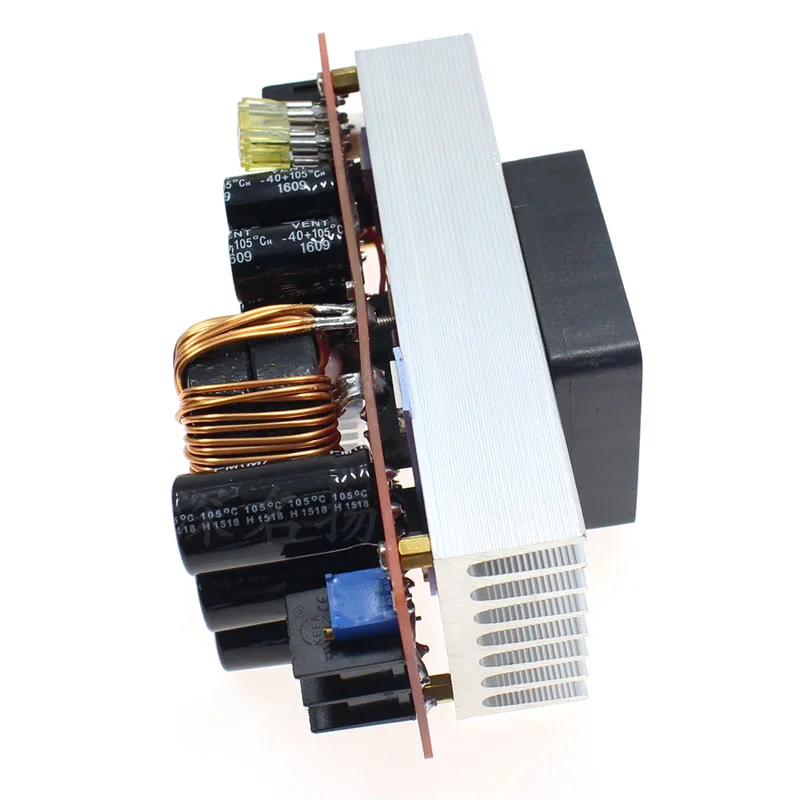

1500 Вт 30A DC Step-up повышающий преобразователь питание модуль в 10~ 60 в из 12~ 90 в электрический блок модули модуль

1, блок питания использует двойной железо кремний Алюминий 4 1,2 мм Чистый медный провод и запасной. 100 в/210A низкое сопротивление мощности MOS, высокая мощность и высокий ток вход, подходит для высокой мощности Светодиодный, использование двигателя

2, есть вход MOS анти-обратная защита, не беспокойтесь о том, что вход обратный и сжечь мощность

3, низкая защита батареи при использовании входного аккумулятора, модуль питания и батарея не будут повреждены из-за аккумулятора при разрядке.

4, утолщенный радиатор и Умный вентилятор с контролем температуры охлаждения.

Природа: неизолированный модуль boost (BOOST)

Вход напряжение: DC10-60V

Входной ток: 10-30 в входное напряжение, максимальный ток 30A

31-60 в входное напряжение, максимальный ток 25А

Статический рабочий ток: 15мА (12 В литров 20 в, чем выше выходное напряжение, статическое электричество увеличится)

Выходное напряжение: 12-90 в непрерывно регулируется (выход по умолчанию регулируется до 19 в отгрузки)

Выходной ток: 20A Макс более 15A, пожалуйста, усилите тепло

Диапазон постоянного тока: 0,8-20A (+/-0.3A)

Входное обратное соединение: Да (150A power MOS anti-reverse)

Защита от низкого заряда батареи: самовосстановление (8-50 в регулируется)

Рабочая температура:-40 ~ + 85 градусов (повышение тепловыделения при слишком высокой температуре окружающей среды)

Рабочая частота: 150 кГц

Эффективность преобразования: 92%-97%

Защита от перегрузки по току: Да

Защита от короткого замыкания: Да

Защита обратного подключения: Да

Способ установки: 4 медных колонны 3 мм

Метод проводки: клеммный блок (пожалуйста, используйте Высокоточный Чистый медный провод)

Размер: 130 мм x 52 мм x 84 мм

Вес: 490 г

Когда источник питания выгружен, используйте отвертку с плоским лезвием для регулировки выходного терминала «V-ADJ» потенциометра (отмеченного на рисунке ниже) для увеличения по часовой стрелке и против часовой стрелки для регулировки). Поскольку Емкость выходного конденсатора большая, выходное напряжение когда высокое напряжение регулируется к низкому напряжению, реакция будет медленнее. Регулировка инструмента меньше. (Выходное напряжение по умолчанию регулируется до 19 в отгрузки)

Отрегулируйте потенциометр "CC A-ADJ" против часовой стрелки около 30 поворотов, установите выходной ток на ZUI small, Подключите нагрузку, такую как светодиодный аккумулятор, и Отрегулируйте потенциометр "CC A-ADJ" по часовой стрелке к току, который вам нужен. Для зарядки аккумулятора, после разрядки аккумулятора, он подключен к выходу, и отрегулируйте CC A-ADJ на ток, который вам нужен. При зарядке обязательно используйте разряженный Аккумулятор для настройки аккумулятора. Чем больше заряд, тем меньше ток заряда. Никогда не используйте выход короткого замыкания для регулировки тока. Структура Цепи Модуля boost не может быть скорректирована с помощью короткого замыкания.

1. например, установите защиту от низкого заряда батареи 12 В. Подключите напряжение 10 в к входному терминалу модуля питания. Применение плоская отвертка для регулировки RV1 (по часовой стрелке защиты значение напряжения увеличивается, против часовой стрелки защиты напряжение отклонена) пока UVLO горит. В это время низкое напряжение защиты батареи составляет 10 В. При падении напряжения до 10 в модуль питания не поднимается (входное напряжение равно выходному напряжению). Только после того, как входное напряжение выше 10 в, источник питания начинает возобновлять повышение.

2. Введите аккумулятор или переключатель питания. Если UVLO лампы на борту выключен, отрегулируйте RV1 потенциометра против часовой стрелки, чтобы скрасить UVLO лампы, затем повернуть его по часовой стрелке два оборота. Если UVLO горит, поверните RV1 потенциометр по часовой стрелке, выключите UVLO лампы, и затем включите его два оборота. (Адаптироваться к 8 V-45 V напряжение)
