Описание
Описание товара
Входы сигнала Холла: схема проводки показана, один соответствующий HA, HB, HC и на моторе, 5 в блок питания подключен к холлу двигателя сигналы положительные, GND источник питания отрицательный сигнал на моторный зал.
Проводка: клемма управления для набора: 1. Методы управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контролю MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам 5 В и GND терминального напряжения более высокая скорость быстрее.
2. Методы управления рулем двигателя: Вы можете переключить управление можно также подключить к MCU управления, к GND в одном направлении, затем в одном направлении 5В. 3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию с запросом клиента.
Примечание: Из-за различных производителей двигателей, чтобы сделать заказ линии Холла не обязательно следуйте линии на доске, чтобы соответствовать последовательности, которая должна быть скорректирована, пожалуйста, обратите внимание! Если линия не в порядке, не загружается правильно, ток, или Запуск других явлений не открывается, принудительно использовать диск будет гореть!
Операционной Напряжение: DC12-36V
Рабочий ток: менее 15а
Мощность привода: менее 500 Вт
Напряжение скорости: 0,1 V-5 V
Рабочая температура:-40 ~ 85 по Цельсию
Влажность: меньше, чем равна 90% относительной влажности
Защита от перегрузки по току: Да
Сигнал контроля скорости: Да
Мощность терминал выхода:
VCC (положительный источник питания)/GND (отрицательный)/MC (фазы двигателя W)/MB (фазы двигателя V)/MA (Фаза двигателя U)
Набор для контрольной стороны:
(GND) терминал управления заземлением
(VR) конец регулятора 0-5 в (соответствует 10% скорости двигателя-100%)
(ZF) Управление задним ходом (подключение к 5 В или заземлению может заряжать направление вращения двигателя)
(M) выход импульса тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на один оборот выходного числа)
(EL) включить контрольный терминал (подключен к 5 V ot заземления, затем 5 V, Заземление двигателя останавливается)
Зарядное устройство (5 V) 5В управление терминала
Зал для терминалов зала:
(5 В) мощность Холла положительная
(Ha) сигнал Холла
(Hb) сигнал Холла
(Hc) сигнал Холла
(GND) отрицательный зал
Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующие мА/у, МБ/В, мс/Вт
Примечания: Эта плата драйвера подходит только для DC бесщеточных без датчика Холла трехпроводных двигателей для использования (по умолчанию "зал" на плате нет функции, не нужно подключать).
Цвет: черный
Материал: металл + Поликарбонат
Размер: 65*44*17 мм
Посылка в комплект входит:
1 * бесщеточный контроллер двигателя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.

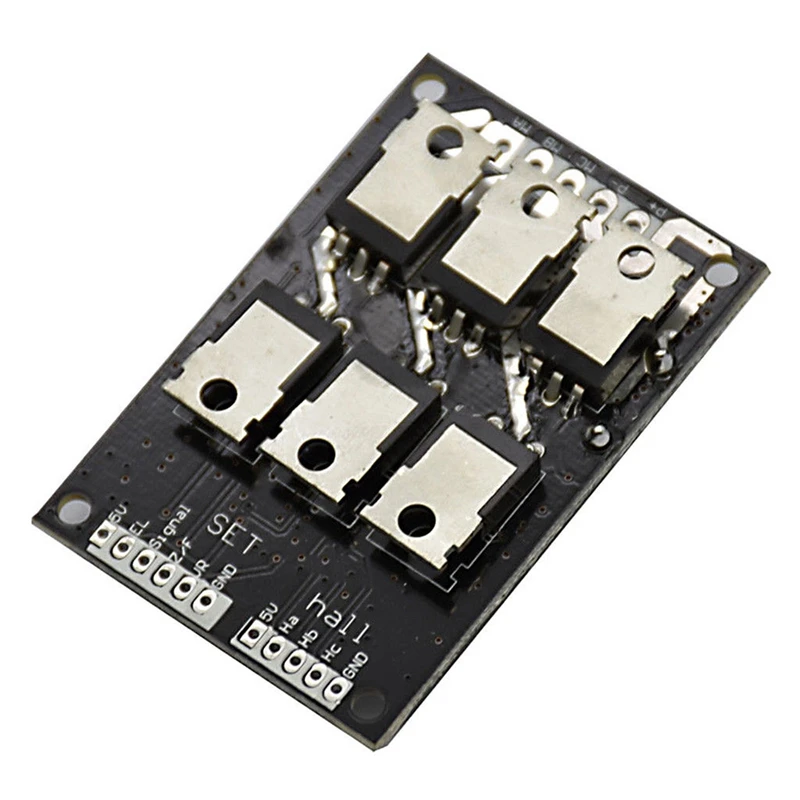

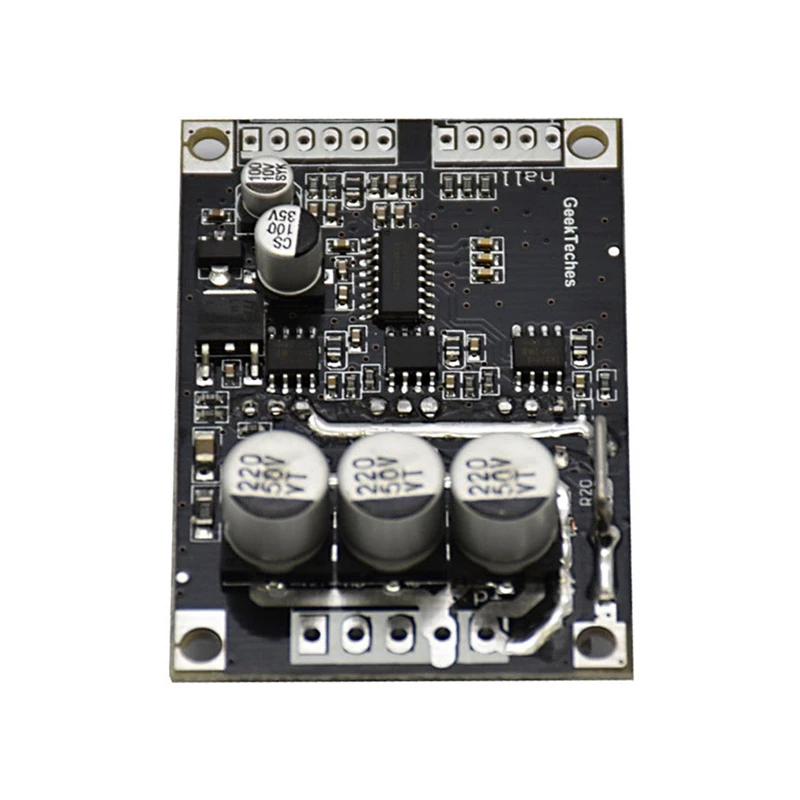

Товар Дисплей
|
