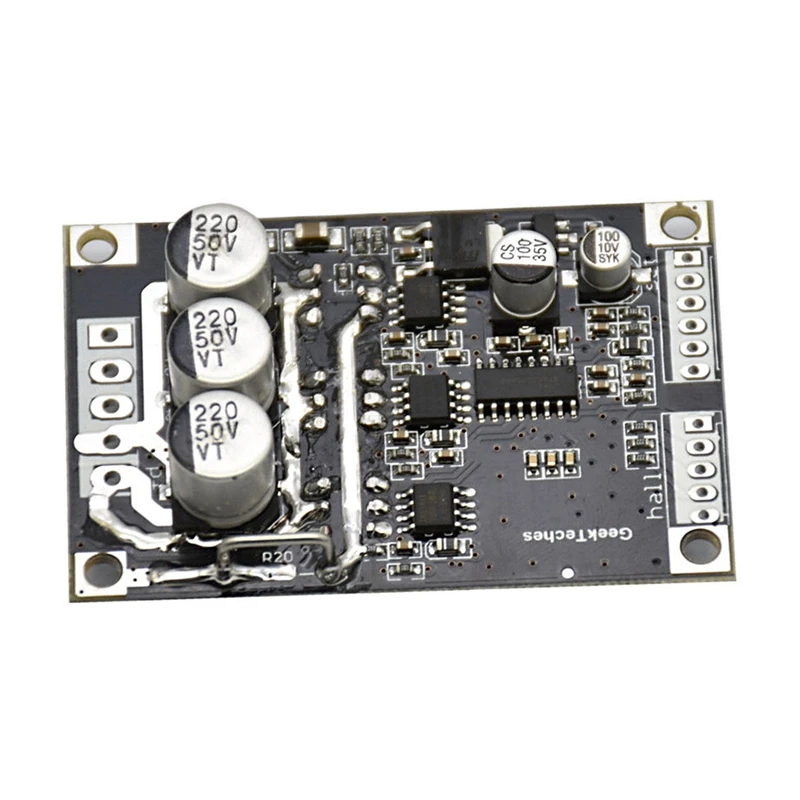

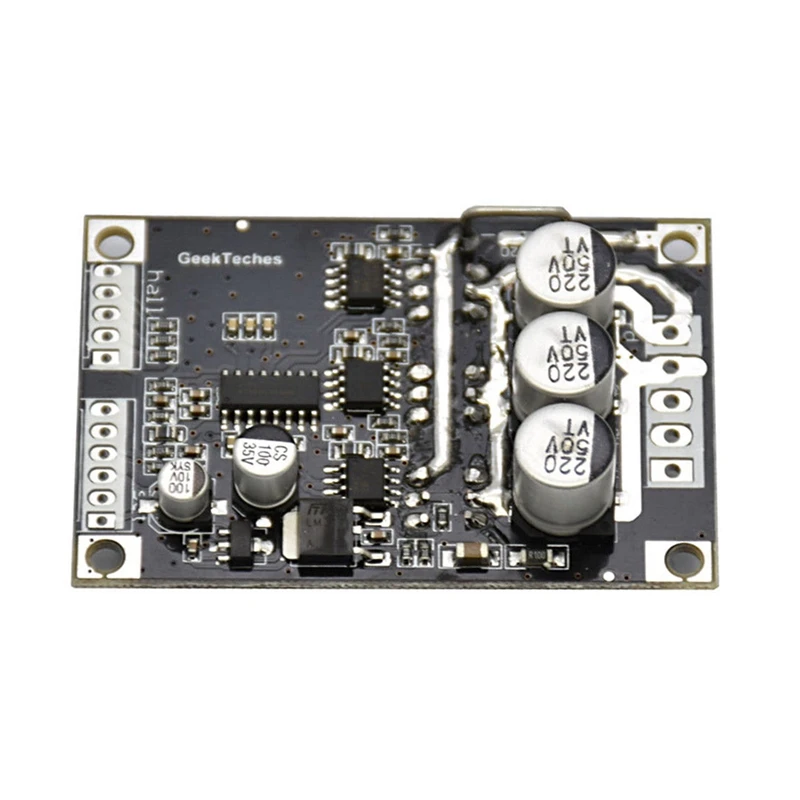

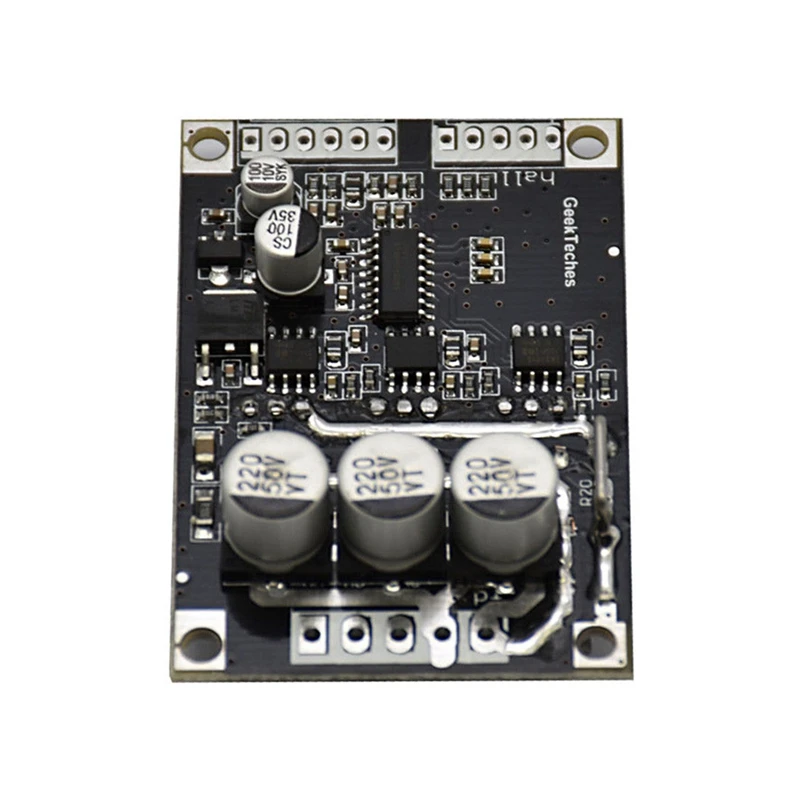

15A 500 Вт Dc12V-36V Бесщеточный Регулятор скорости двигателя Bldc плата драйвера с Холлом

Советы: если вы используете менее 60 Вт, без дополнительного теплоотвода; Пожалуйста, убедитесь, чтобы добавить радиатор, когда превышает 60 Вт. размер теплоотвода может быть плохой окружающей среды (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! при установке теплоотвода, необходимо обратить внимание на заднюю часть модуля 6 MOS изоляция труб, Без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс термопаста!
Входы сигнала Холла: схема проводки показана, один соответствующий HA, HB, HC и на моторе, 5 в блок питания подключен к холлу двигателя сигналы положительные, GND источник питания отрицательный сигнал на моторный зал.
Проводка: клемма управления для набора: 1. Методы управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контролю MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам 5 В и GND терминального напряжения более высокая скорость быстрее.
2. Методы управления рулем двигателя: Вы можете переключить управление можно также подключить к MCU управления, к GND в одном направлении, затем в одном направлении 5В. 3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию с запросом клиента.
Примечание: Из-за различных производителей двигателей, чтобы сделать заказ линии Холла не обязательно следуйте линии на доске, чтобы соответствовать последовательности, которая должна быть скорректирована, пожалуйста, обратите внимание! Если линия не в порядке, не загружается правильно, ток, или Запуск других явлений не открывается, принудительно использовать диск будет гореть!
Операционной Напряжение: DC12-36V
Рабочий ток: менее 15а
Мощность привода: менее 500 Вт
Напряжение скорости: 0,1 V-5 V
Рабочая температура:-40 ~ 85 по Цельсию
Влажность: меньше, чем равна 90% относительной влажности
Защита от перегрузки по току: Да
Сигнал контроля скорости: Да
Мощность терминал выхода:
VCC (положительный источник питания)/GND (отрицательный)/MC (фазы двигателя W)/MB (фазы двигателя V)/MA (Фаза двигателя U)
Набор для контрольной стороны:
(GND) терминал управления заземлением
(VR) конец регулятора 0-5 в (соответствует 10% скорости двигателя-100%)
(ZF) Управление задним ходом (подключение к 5 В или заземлению может заряжать направление вращения двигателя)
(M) выход импульса тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на один оборот выходного числа)
(EL) включить контрольный терминал (подключен к 5 V ot заземления, затем 5 V, Заземление двигателя останавливается)
Зарядное устройство (5 V) 5В управление терминала
Зал для терминалов зала:
(5 В) мощность Холла положительная
(Ha) сигнал Холла
(Hb) сигнал Холла
(Hc) сигнал Холла
(GND) отрицательный зал
Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующие мА/у, МБ/В, мс/Вт
Примечания: Эта плата драйвера подходит только для DC бесщеточных без датчика Холла трехпроводных двигателей для использования (по умолчанию "зал" на плате нет функции, не нужно подключать).
Цвет: черный
Материал: металл + Поликарбонат
Размер: 65*44*17 мм
Посылка в комплект входит:
1 * бесщеточный контроллер двигателя
Только вышеуказанная посылка, другие товары не включены.
