16 способ NTC термистор модуль измерения температуры modbus rtu протокол 485

Описание

ОдинРезюме

Интерфейс полностью защищен, случайно прикоснувшись к 24 В, и даже 220 в связи, не будет поврежден.

Связь, сбор, источник питания, три части полностью изолированы.

Основные характеристики

Быть на основеRS485Интерфейс,ModbusПротокол модуль измерения температуры.

КарантинRS485Интерфейс поддержкаModbus-RTUСоглашения.

Расчет температуры завершен внутри модуля, и значение температуры можно прочитать сразу. Блок по Цельсию.

Модуль интерфейса имеет все компоненты защиты, и измерительный терминал GND изолирован от источника питания для защиты микросхемы интерфейса.

Мощность Источник: DC8-30 V. Замеры30 VПотреблять мощность9mA,24 VПотреблять мощность12mA,12 VПотреблять мощность23mA,8 VПотреблять мощность33mA.

Применение стандарт35 ммСпособ установки направляющей.

Размеры:88*72*59

Рабочая температура:-35C ~+ 50C.

Применение: Жидкость, зоны измерения температуры газа, как правилоNTCДиапазон измерения температуры-40C-150C. Точность0,1C.

NTCСопротивление модуль измерения температуры:

Поддержка различныеNTCТемпература измеряется сопротивлением, и соответствующее соотношение между температурой и сопротивлением рассчитывается по следующей формуле:

Rt = R * EXP (B * (1/T1-1/T2)

Приведенная выше формула поясняется следующим образом:

1. RtТермистор внутри?T1Сопротивление при температуре;

2. RТермистор внутри?T2Номинальное сопротивление при температуре окружающей среды;

3. BЗначение является важным параметром термистора;

4. EXPДаEВNУступает;

5.ЗдесьT1ИT2Обратитесь кKТемпература Кельвин,KГрадусов= 273,15 (Абсолютная температура+)По Цельсию

Такие как:25Номинальное значение сопротивления5 K,BЗначение3470 KВNTCТермистор

И что этоR = 5000, T2 = 273,15 + 25,B = 3470, RT = 5000 * EXP (3470*(1/T1-1/(273,15 + 25),

Заменить это времяT1Температура может использоваться для определения значения Сопротивления Термистора при соответствующей температуре

Поэтому, путем измеренияNTCТекущая температура может быть получена путем изменения значений сопротивления.

NTCДа2Важный параметр: для записи параметров в модуль требуется следующее программное обеспечение.

R25:25Нулевое сопротивление мощности при C. Если не указано иное, этоNTCНоминальное сопротивление.

BЗначение: Термический индекс, определяемый как разница между естественным логарифмом нулевого значения сопротивления мощности при двух температурах, и соотношение к обоюдному значению двух температур.

2 фотографии и интерфейсы

A:RS485Последовательной связиA

B:RS485Последовательной связиB

ПитаниеV +Постоянного тока положительные

ПитаниеGNDИсточник питания постоянного тока, отрицательный полюс, общий конец

R (+ n):NTCСенсор источника питания сбоку0.1mAВыход.

Земля:NTCСенсор общим терминал.

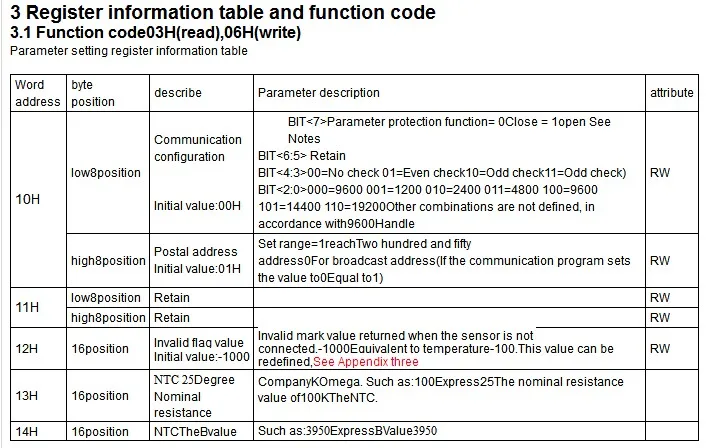

3,2Функция товара03 H(Чтение)

Входной регистр стол информации (атрибут только для чтения)

2EHДатчик 15Температура значение 3EH сохранить

2FHДатчик 16Температура значение 3FH сохранить

Modscan32 тестовый символ целое число регистр

Modbuss пул тестовый символ целое число регистр
