170 Вт Высокая мощность Н-мост привод доска NMOS с тормозами вперед и назад

Описание

Описание продукта:

. Описание:

Модуль привода мотора моста высокой мощности H состоит из одного водителя моста H и 4 внешних NMOS трубок. Нагрев небольшой, тормоз работает хорошо.

2. Параметры:

Нет.

Параметр

1

С полным чипом драйвера моста + низкое сопротивление 55V110ANMOS,
Мотор можно поворачивать вперед и назад.

2

Два ШИМ входа, dutycycle регулируется в 0-100%. Мгновенное торможение способность.

3

Рабочее напряжение 10-40 в, а мощность ниже 170 Вт

4

Управление простое и удобное.
Для управления двигателем требуется только 3 входных линии

5

Микросхема встроенного управления аппаратным оборудованием, более подходящего для частого заднего хода.
Уменьшите потерю самой трубы.

6

Оловянное покрытие на задней части модуля.
Проводник может течь через больший ток.

7

Поддержка 5 В, 3 .. 3 в логического входа. Подходит для всех типов одночипового IO порта прямого управления.
Вы также можете контролировать положительное и отрицательное вращение мотора с помощью аналогового входа.

8

Размер платы: 38,8*67,5 мм

3. Инструкции по уходу за изделием
1>. Положительное и отрицательное управление поворотом:
IN1 = 1; IN2 = 0. Двигатель имеет положительный поворот.
IN1 = 0; IN2 = 1. Мотор отрицательного поворота.

IN1 = 0; IN2 = 0. Двигатель торможения
2>. PWM регулятором скорости:
В1 = PWM pulse (0-100%); IN2 = 0. Регулируемая скорость вращения.
В 1 = 0; в 2 = PWM импульсный (0-100%). Регулируемая отрицательная скорость поворота.
IN1 = 0; IN2 = 0. Двигатель торможения.

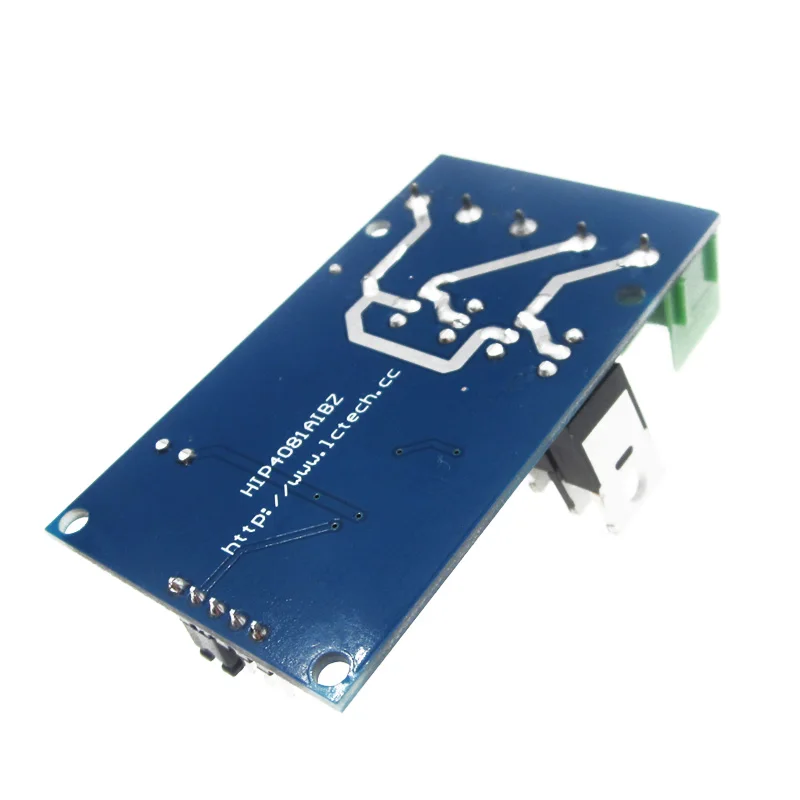

Фотографии товара
