Купить 170V высоковольтный усилитель HA-205(3 MHz/100Vp-p

Описание

Модель	HA-205	HA-400	HA-405	HA-800	HA-805
Выходное напряжение постоянного тока (макс.)	± 85 В постоянного тока	± 200 V	± 200 V	± 400 V	± 400 V
Выходное напряжение переменного тока (макс.)	170Vp-p	400Vp-p	400Vp-p	800Vp-p	800Vp-p
Постоянный ток (макс.)	± 450mA	± 80mA	± 200mA	± 35mA,	± 100mA
Переменный ток (макс.)	900mAp-p	160mAp-p	400mAp-p	70mAp-p	200mAp-p
Выходная мощность (макс.)	76VA	32 VA	80 VA	28 VA	80 VA
Мощность пропускная способность	3 МГц/100Vp-p	600 кГц/200Vp-p	1 МГц/200Vp-p	200 кГц/400Vp-p	300 кГц/400Vp-p
Скорость нарастания	2500 V/США	300 V/США	500 V/США	200 V/США	300 V/США
Выходное сопротивление (защита SW OFF)	10Ω	50Ω	50Ω	100Ω	100Ω
Выходное сопротивление (защита SW ON)	500Ω/80 Ватт	4KΩ/40 Вт	2 kΩ/80 Ватт	15KΩ/40 Вт	7.5K Ω/80 Ватт
Надежная погрузка	190Ω/170Vp-p	2.5K Ω/400Vp-p	1KΩ/400Vp-p	11KΩ/800Vp-p	4KΩ/800Vp-p
Вход Напряжение	0 ~ 20Vp-p	0 ~ 20Vp-p	0 ~ 20Vp-p	0 ~ 20Vp-p	0 ~ 20Vp-p
Напряжение коэффициент усиления	0 ~ 35 (10 вращающихся кнопок)	0 ~ 90	0 ~ 90	0 ~ 180	0 ~ 180
DC OFFEST	0 или ± 80 в	0 или ± 200 в	0 или ± 200 в	0 или ± 400 В	0 или ± 400 В
Монитор Выход	100:1	100:1	100:1	100:1	100:1
Выход защиты	1. Выходной специальный предохранитель 2. Защита от SW 3. Микрокомпьютер может контролировать цепь во избежание слишком большой нагрузки	1 Выход специальный плавкий предохранитель 2. Защита от SW	1. Выходной специальный предохранитель 2. Защита от SW 3. Микрокомпьютер может контролировать цепь во избежание слишком большой нагрузки	1. Выходной специальный предохранитель 2. Защита от SW	1 выходной специальный предохранитель. 2. Защита от SW 3. Микрокомпьютер может контролировать цепь во избежание слишком большой нагрузки

Модель	HA-205
Выходное напряжение постоянного тока (макс.)	± 85 В постоянного тока
Выходное напряжение переменного тока (макс.)	170Vp-p
Постоянный ток (макс.)	± 450mA
Переменный ток (макс.)	900mAp-p
Выходная мощность (макс.)	76VA
Мощность пропускная способность	3 МГц/100Vp-p
Скорость нарастания	2500 V/США
Выходное сопротивление (защита SW OFF)	10Ω
Выходное сопротивление (защита SW ON)	500Ω/80 Ватт
Надежная погрузка	≧190Ω/170Vp-p
Вход Напряжение	0 ~ 20Vp-p
Напряжение коэффициент усиления	1 ~ 35
DC OFFEST	0 or± 80 V
Монитор Выход	100:1

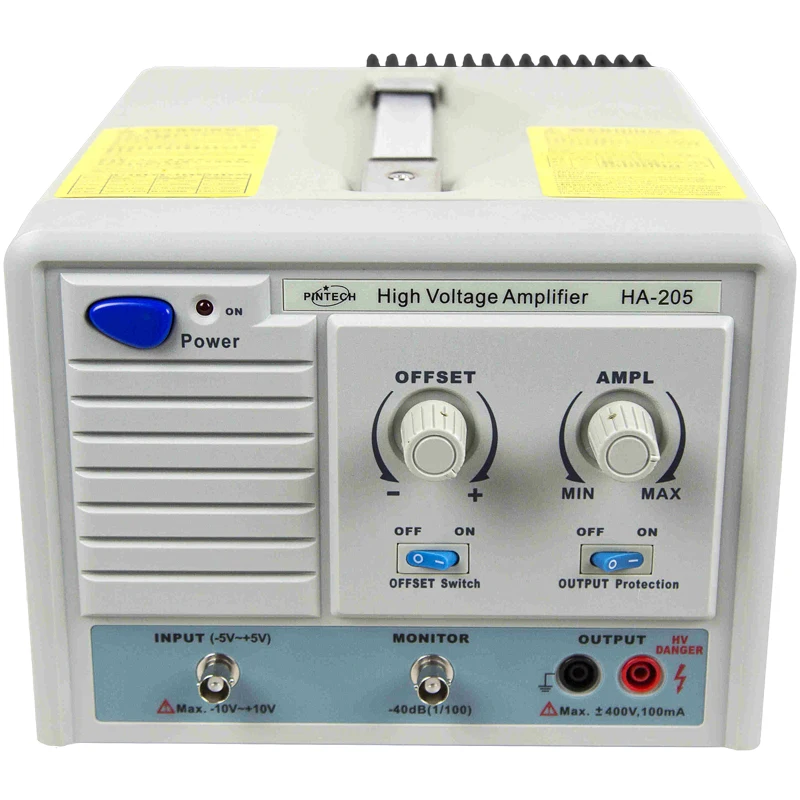

170V высоковольтный усилитель HA-205(3 MHz/100Vp-p

➀Мощность на:Включите питание и светодиодный светильник.

➁DC Напряжение офсетной печати:Используйте 10 поворотов регулируемый резистор способен получить точное напряжение. Пожалуйста, включите "Смещенный переключатель" в положении on.

➂AMPL Регулировка:Используйте 10 поворотов регулируемый резистор с функцией Микрорегулировки. Он может иметь 0 ~ 180 раз Повышение напряжения.

➃Вход:≦0 ~ +/-5 В. Максимум не более +/-10 В.

➄Осциллограф монитор:Аттенюат (100:1)-40 дБ. Максимальное выходное напряжение всего 8 Vp-p. Безопасно подключаться к осциллографу для наблюдения.

➅Выход:Не допускается подключение к осциллографу для наблюдения. Максимальная мощность 800 Vp-p может повредить любой вид осциллографов. Необходимо соединить с дифференциальным зондом более 800 в для наблюдения. Например, PINTECH N1000A.

➆Смещение напряжения постоянного тока переключатель:Когда переключатель устанавливает “вкл”, настройте (2) ручку. Постоянный ток ≦0 ~ +/-400 В. Когда переключатель «выключается», он возвращается к 0 В постоянного тока.

➇Выход переключатель защиты:Рекомендуется использовать при "нормальной" ситуации. Когда переключатель «Вкл» способен предотвратить повреждение устройства от короткого. Когда выход соединяется с высоким напряжением, он может сопротивляться напряжению. Полоса пропускания не ослабляется, но сопротивление поднимется до 15 кОм. Перегрузка увеличится и ток на выходе уменьшится.

Когда переключатель «выключен», пожалуйста, будьте осторожны с использованием этого устройства. Не рекомендуется, чтобы выходные клеммы были короткими.

Применение:

1. Используйте Генератор Функций в качестве входного терминала, и непосредственно Подключите монитор HA-800 к осциллографу, чтобы увидеть реальную усиленную ситуацию

170V высоковольтный усилитель HA-205(3 MHz/100Vp-p

2. Используйте генератор функций в качестве входа, и выход HA-800 подключается к дифференциальному зонду в качестве интерфейса для передачи сигнала осциллографу для наблюдения.

170V высоковольтный усилитель HA-205(3 MHz/100Vp-p
