Описание

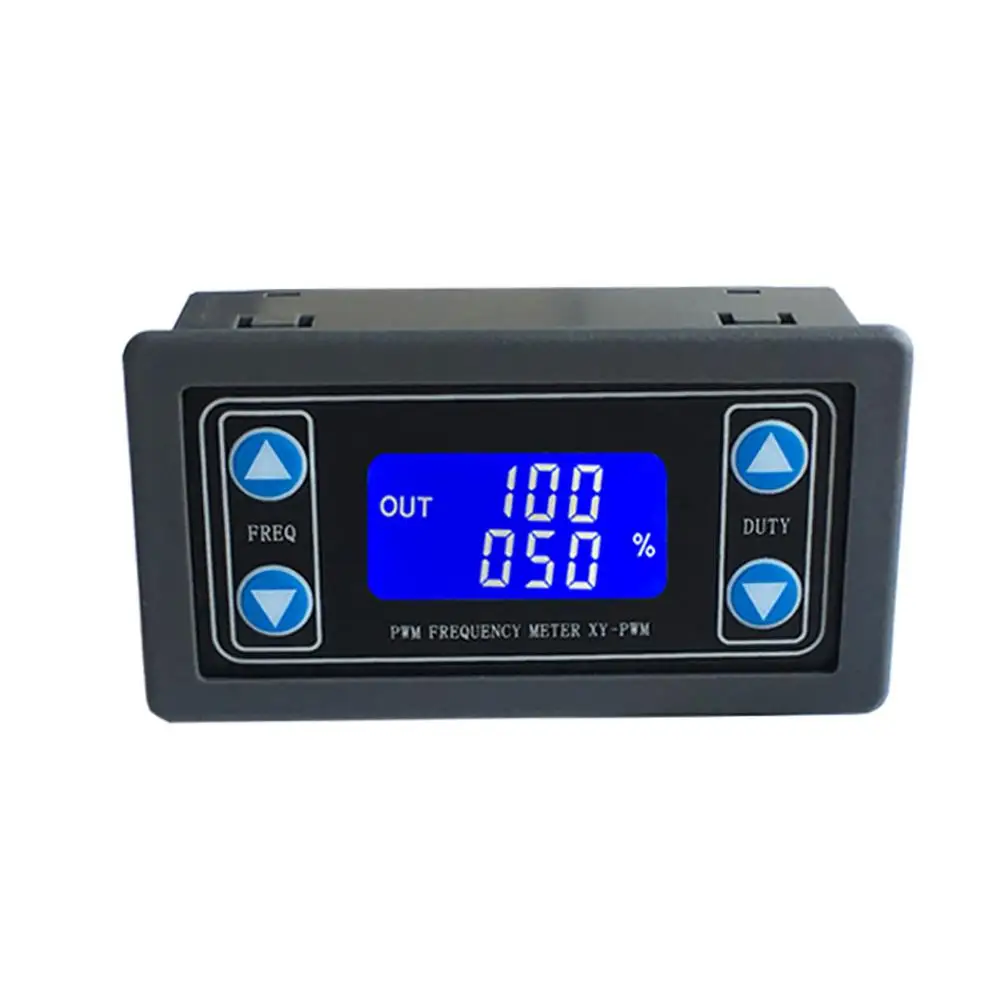

1Hz-150 KHz шим частота импульсов рабочий цикл регулируемый модуль генератор сигналовРабочее напряжение: 3,3 ~ 30 В;
Частотный диапазон: 1 Гц ~ 150 кГц;
Точность частоты: Точность составляет около 2% в каждом диапазоне.
Возможность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;
Выходная Амплитуда: PWM амплитуда равна напряжению питания.
Температура окружающей среды:-20 ~ + 70 C.
Описание модуля
Вывод pwm может устанавливать частоту и рабочий цикл соответственно.
Частота делится на четыре области: автоматическое переключение:
1. XXX (без десятичной точки): наименьшая единица-1 Гц, а диапазон значений-1 Гц ~ 999 Гц; минимальная единица
2. X. XX (Десятичная точка в 100 бит)-0,01 кГц, а диапазон значений-1,00 кГц ~ 9,99 кГц;
3. XX. X (Десятичная точка в десяти местах): самый маленький блок-0,1 кГц; и диапазон-10,0 кГц ~ 99,9 кГц.
4. x.X.X (Десятичная точка в десять бит и 100 бит): Наименьший блок 1 кГц; и диапазон 1 кГц ~ 150 кГц. e. g. частотный дисплей: 100 показывает вывод pwm 100 Гц импульса; 1,01 представляет собой вывод pwm 1.01K.54.1 представляет собой вывод pwm 54.1KHz.1.2.4 показывает вывод pwm 124KHz. рабочий цикл: 0 ~ 100%; все настройки сохранены при отключении питания.
Настройка параметров
Модуль имеет четыре отдельные клавиши, используемые для установки частоты и рабочего цикла, поддержка короткого нажатия (увеличение или уменьшение блока) и длительного нажатия (быстрое увеличение или уменьшение), очень просто, установите параметры автоматически сохранить, потеря питания не теряется.
Область применения:
1. Используется в качестве генератора квадратных волн для генерирования сигналов квадратных волн для экспериментального развития.
2. Используется для генерирования сигналов квадратной волны, которые управляют приводами двигателя.
3. Генерировать Регулируемый Пульс для MCU использования;
4. Генерировать регулируемые импульсы для контроля связанных цепей (PWM затемнение и приложения регулирования скорости).
Размер: 7,8x4,2x2,6 см/3,07x1,65x1,02 дюйма
Примечание:
Допускается погрешность в 1-3 мм из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете перед тем, как сделать заказ.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет товара. Спасибо!
Посылка включает в себя:
1x PWM импульсный Частотный рабочий цикл регулируемый модуль
1. Доставка по всему миру. (За исключением некоторых стран и APO/FPO) 2. Заказы обрабатываются своевременно после оплаты. 3. При заказе мы грузим только на подтвержденные адреса. Адрес Вашего заказа должен соответствовать адресам доставки. 4. Показанные изображения не являются фактическим товаром и предназначены для справки. 5. Время доставки услуги предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время праздников 6. Если вы не получили ваш заказ в течение 30 дней со дня платежа, пожалуйста, свяжитесь с нами. Мы отследим отправку и свяжемся с вами как можно скорее. Наша цель-удовлетворение клиентов! 7. Из-за наличия и разницы во времени, мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.
1. 12 месяцев ограниченная гарантия производителя на дефектные изделия (за исключением предметов, поврежденных и/или неправильно использованных после получения). Аксессуары поставляются с 3-ех месячной warranty.2. Дефектные изделия должны быть сообщены и возвращены в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны описать дефект и предоставить номер вашего заказа. Мы не ремонтируем и не заменяем товары с истекшей гарантией.
Характеристики
- Бренд
- ANENG
- Материалы для самостоятельного изготовления
- Электрический
- Размер дисплея
- 2.9 Дюйм(ов) и Под
- Номер модели
- Signal generator
- Feature 1
- Signal generator
- Feature 2
- Generator
