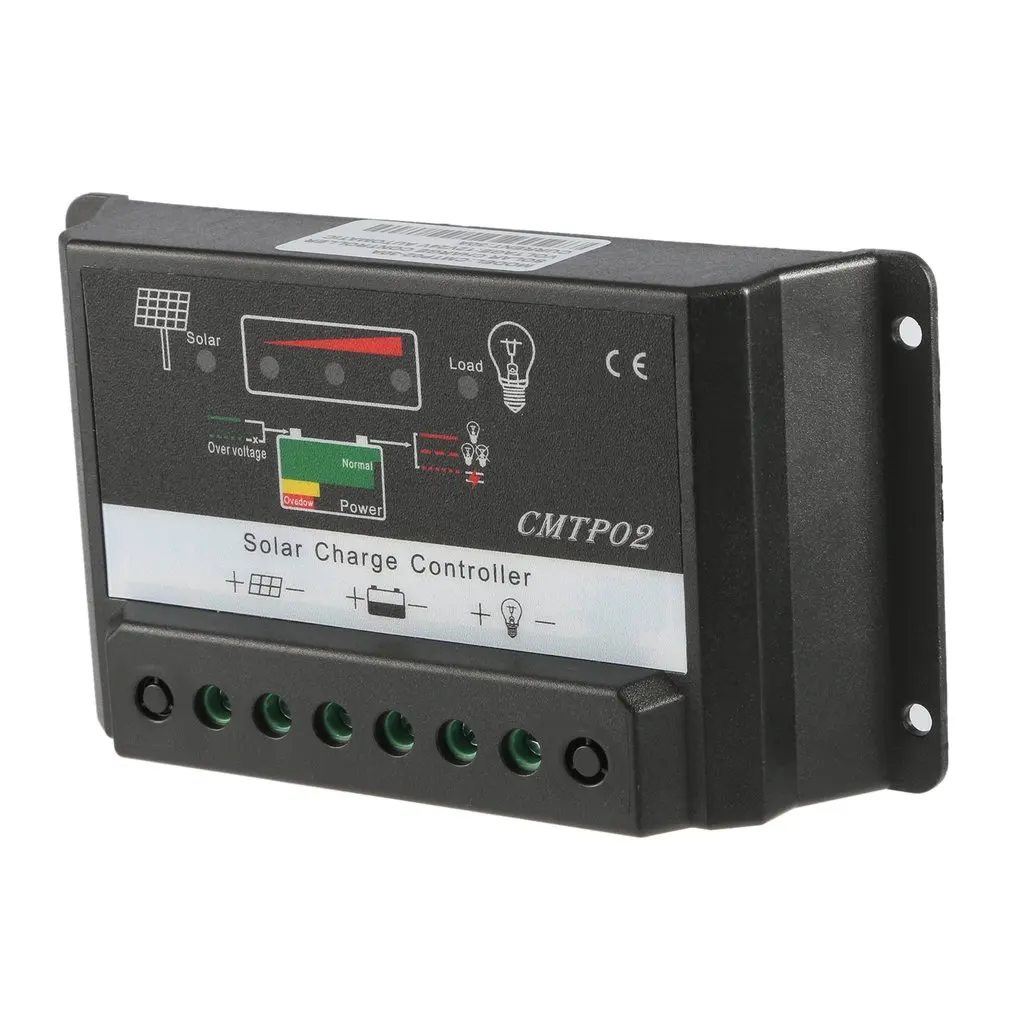

1pc 20A Actuaully 12V / 24V Auto Distinguish PWM Solar Street Light Panel Charge Controller

Описание

PWN регулятор солнечного заряда

1. Безопасность
Полное внимание к безопасности людей и собственности было сделано при проектировании продукции. Однако неправильное подключение может привести к поломке системы или даже к аварийной ситуации. Для вашей безопасности и выгоды, следующие правила должны быть выполнены во время операции.
Установка этого продукта должна быть трут руководством профессионалов в этой области.
Предотвратить этот контроллер от воды, влажности и насекомых, чтобы избежать короткого замыкания.
Держите детей и нетрудоспособных людей подальше от контроллера
Держите контроллер вдали от электрического нагревателя, нагревательной машины и других высокотемпературных электроприборов; Избегайте, чтобы контроллер страдал от изоляции непосредственно.
Пожалуйста, проверьте номинальное напряжение солнечной панели, батареи и нагрузки перед подключением. 12 V Номинальное напряжение 12 V, 24 V Номинальное напряжение 24 V, 48 V Номинальное напряжение 48 V.
Убедитесь, что соединения между положительными и отрицательными полюсами солнечных панелей, батарей и нагрузок верны.
Диаметр соединительного кабеля должен соответствовать требованиям тока. Не используйте кабель более тонкого диаметра, более тонкий диаметр. Чем больше сопротивление, это вызовет более высокую температуру и снижение выходной мощности.
Общий номинальный ток солнечной панели и нагрузок должен быть меньше номинального тока контроллера.
Компоненты системы должны быть правильно и прочно подключены. Предотвращает окисление и плесень клемм, чтобы избежать проблем с подключением.
2. Особенности
PWM контроллер солнечного заряда PWM10-60: по сравнению с обычным контроллером солнечного заряда, этот PWM контроллер может повысить эффективность на 10%-30%.
Этот контроллер может заряжать и разряжать одновременно.
Этот ШИМ-контроллер имеет идеальную функцию SOC, контроль тока заряда и подачу питания к нагрузкам.

Функция:
Для всегда держать батарею на состоянии заполнения напряжения.
Предотвращает перезарядку аккумулятора.
Предотвращает чрезмерную разрядку аккумулятора.
Предотвращает обратную зарядку аккумулятора к солнечным панелям в ночное время.
Обратная полярность для защиты аккумулятора
Обратная полярность для защиты солнечных панелей
При низком напряжении батареи контроллер автоматически отключает нагрузку от системы. Если напряжение батареи возвращается в норму и нагрузка перезагрузится.
Гром для защиты
В соответствии с уровнем напряжения батареи, контроллер может автоматически установить напряжение заряда-выключения, напряжение нагрузки-выключения, Напряжение восстановления нагрузки. (Параметр по умолчанию находится в 25 ° состоянии, заблокирован cpu procedure, не может настроить.)
Контроллер автоматически компенсирует температуру зарядного напряжения в соответствии с изменением температуры окружающей среды.
Предупреждение:
Перед подключением к солнечной панели, Пожалуйста, подключите контроллер к батарее; не используйте солнечную панель питания непосредственно к нагрузкам.
Примечания:
Не используйте лампу для зарядки солнечной панели (лампочка слишком слаба для зарядки)
Источник питания постоянного тока для замены солнечной панели вызовет проблемы с контроллером.
Выберите подходящий провод, диаметр которого не должен быть слишком маленьким, пожалуйста, обратитесь к параметру.
4. Укажите светильник и кнопку
Когда красный светодиодный (зарядка) включен, батарея заряжается сильно; когда красный светодиодный мерцает, батарея PWM заряжается в постоянном напряжении; когда красный светодиодный
Когда зеленый светодиодный индикатор (нагрузка) включен, нагрузки работают; когда зеленый светодиодный (нагрузка) выключен, нагрузки перестанут работать.
Три цвета-меняющий светодиодный (аккумулятор), когда светильник красный, он показывает низкое напряжение, зеленый-полный заряд батареи, оранжевый-нормальное состояние.
Изменяющий Цвет светодиодный индикатор рабочего напряжения показывает площадь:
Меняющий цвет светодиодный: 12 В, 24 В
Красный светодиодный: 10,5 V-11 V 21 V-22В
Оранжевый Светодиодный: 10,5 ~ 11 V-13,7 V, 21 ~ 22 V-27,4 V
Зеленый светодиодный: ≥13, 7 в, ≥ 27,4 В
5. Параметры
Номинальный Vo1tae: 12 V/24 V
Максимальный ток нагрузки: 10A, 15A, 20A, 30A, 40A, 5OA, 60A
Диапазон входного напряжения: 12 V ~ 20 V/24
Длина ≤1 М: падение цикла зарядки: <250мВ, <250мВ, <250мВ, <250мВ, <250мВ, <250мВ, <250мВ, <250мВ,
Длина ≤1 М: падение цикла разряда: <50мв, <50мв, <50мв, <50мв, <50мв, <50мв, <50мв, <50мв, <50мв,
Полная зарядка: 1,37 V ~ 14,4 V/27,4 V ~ 28,8 V/54,8 V ~ 57,6 V (данные без нагрузки)
Низкое напряжение: 10,5 V ~ llV/21 V ~ 24 V
Компенсация температуры:-3мВ/°/ячейка
Без потери нагрузки: ≤10mV ≤10mV ≤20mV ≤20mV ≤30mV ≤40mV ≤45mV
Эффективность: 95% ~ 97%, 95% ~ 97%, 95% ~ 97%, 95% ~ 97%, 95% ~ 97%, 95% ~ 97%, 95% ~ 97%
Максимальная площадь провода: 2,5 мм2, 2,5 мм2, 4мм2, 6мм2, 8мм2, 10мм2, 12мм2
Температура окружающей среды:-25 °-55 °
6. Проблемы раствор
Феномен: зеленый светодиодный индикатор выключен, светодиодный индикатор батареи красный.
Причина: низкое напряжение батареи
Разрешение:
A: отключите питание, отключите нагрузку; повторно Подключите нагрузку после того, как заряд станет нормальным.
B: проблема заряда батареи: Увеличьте мощность панели солнечных батарей или измените батарею.
Феномен: светодиодный индикатор батареи оранжевого цвета, светодиодный индикатор нагрузки зеленого цвета, нагрузки не могут работать.
Причина: перегрузка или короткое замыкание вызывает отключение внутреннего предохранителя контроллера
Решение: через 10-20 минут после устранения неисправности предохранитель автоматически возвращается к работе.
Посылка Содержание:
1 х ШИМ контроллер солнечной зарядки
Руководство пользователя (1 шт.)
