Описание

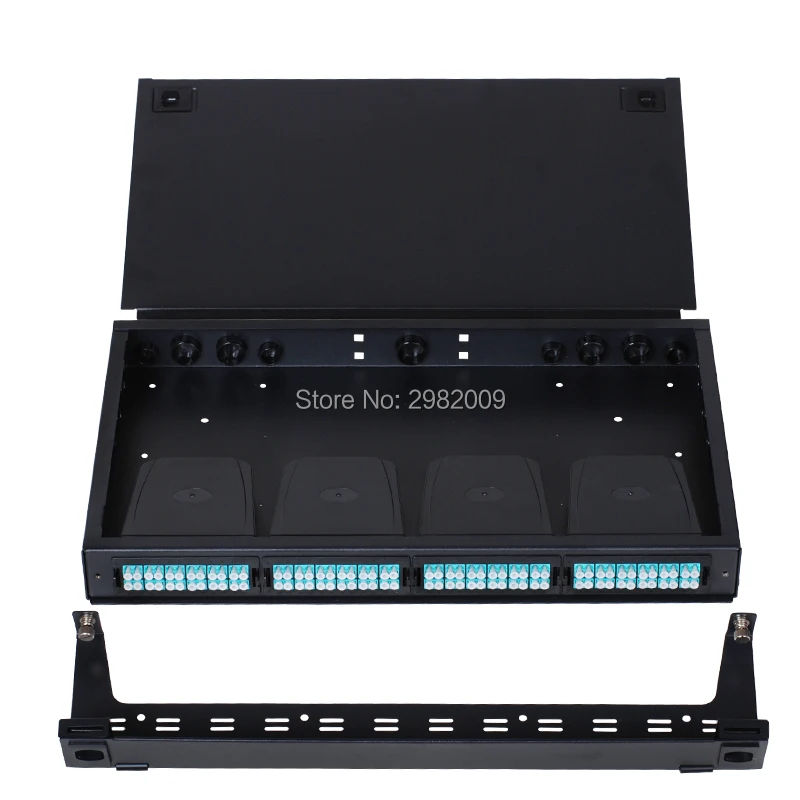

1U 96 ядро волоконно-оптический MTP MPO патч-корд OM4 стеллаж для ящика высокой плотности проводки

MPO/MTP патч-корд предназначен для решения с высокой плотностью мультиволокон, подходит для различных условий установки и легко устанавливается между магистральная линия, центры обработки данных и здания. наши кабели для багажника проходят 100% заводские испытания и могут удовлетворить ваши особые требования. все разъемы MTP/MPO соответствуют стандартам Telcordia GR-1435-Core.

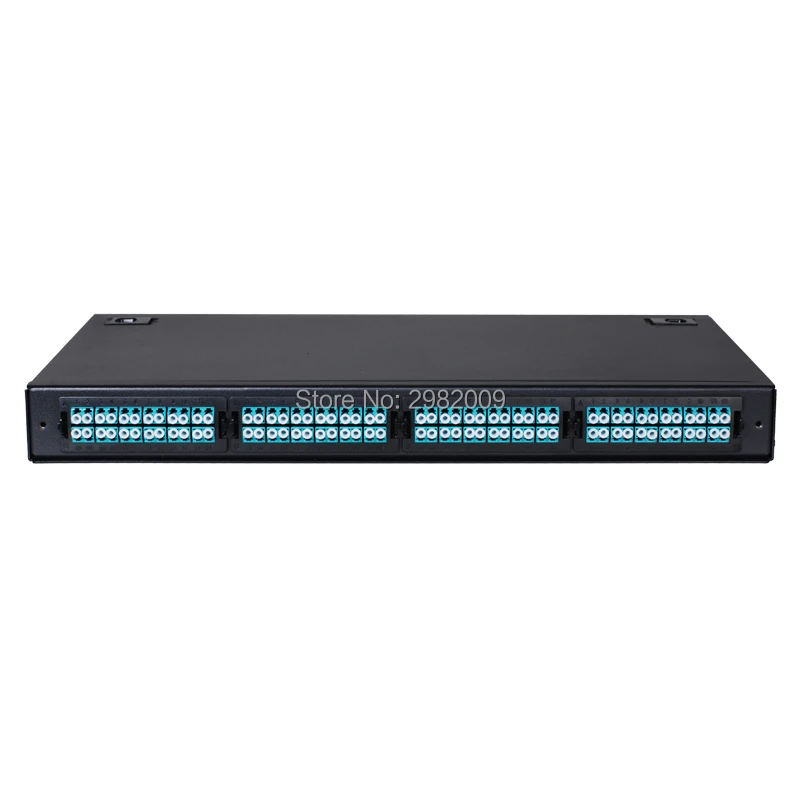

Высокая плотность 96 волокон 1U 19 "панель волоконно-оптических каналов предназначена для подключения 40G QSFP портов с MTP/MPO волоконно-волоконными кабелями, сопоставление с задней частью панели, затем разбивается как 48x10G на передней панели с кабелями LC волокно. Все секционные панели соответствуют требованиям TIA/EIA, IEC стандартов и т. Д., сериализированы и применяются в центре обработки данных, телекоммуникационной сети и сети хранения.

Особенности:

1. Максимальная плотность до 96 волоконных соединений в 1U для эффективного использованияСтойке.
2. Позволяет легко обновить путь перемещения 40GbE до 4x 10GbE или 100GbE до 4x 25GbEПодключение.
3. Обеспечивает уменьшенную общую потерю вставки с низким каналом к вариативности канала дляУлучшенная производительность потери канала.
4. Улучшенная надежность и быстрое использование для уменьшения времени и стоимости установки.
5. Съемный желоб для управления кабелем на задней части, эффективно управлять кабелями багажника.

6. Обеспечивает окончание, защиту, подключение, управление оптоволоконным кабелем

7. По ограничению на использование опасных материалов в производстве, отвечающих требованиям

8. Полная сборка (загружена) или пустая панель опционально

9. Черный или белый цвет

Патч-панель оптические данные:

1u 96 Core MTP/MPO патч-панель
Разъем	Пропуск частиц	Обратные потери
Музыкальная выходная мощность, преобразователь частот	≤0. 75dB	≥25dB
LC	≤0. 3dB	≥50 дБ

MTP MPO патч-корд оптические данные:

Тип оптического волокна	Мм: 4F, 8F, 12F, 24F, 48F, 96F	SM: 4F, 8F, 12F, 24F
Стандартная потеря IL (дБ)	<0,75 дБ	<0,75 дБ
Стандартная потеря RL (дБ)	> 25	> 50 (APC),> 20 дБ (PC)
Низкая потеря IL (дБ)	0,35	0,35
Низкие потери RL (дБ)	> 35	> 50 (APC),> 35 дБ (PC)

Технические характеристики:

Название продукта:	1U стойка 19 дюймов корпус коробка 96 оптоволоконный ODF волоконный ящик
Адаптер порта	Выход LC/MTP, SC, FC, ST и т. Д ..
B адаптер порта	Вход 12 * MTP/MPO
Корпус материал	SPCC сталь с порошковым покрытием или алюминий
По индивидуальному заказу	Большой заказ приветствуется на заказ, гораздо Лучшая цена.

Конечные геометрические параметры и стандарты:

Требования	Мм (50 и 62,5/125)	SM (АТК)
Поверхность Угол наклона (Д х Ш х В)	-0,2 °/0,2 °	-0,2 °/0,2 °
Поверхность Угол наклона Общество с ограниченной ответственностью (у)	-0,2 °/0,2 °	7,8 °/8,2 °
Высота волокна	1000nm-3500nm,	1000nm-3500nm,
Максимальная разница в высоте всех оптических волокон	<750nm	<600nm
Высота ядра (нм)	50-300 мм	50-300 мм
