2,1-Ch Бас Сабвуфер Tda2050+ Tda2030 цифровой аудио усилитель доска 18 Вт+ 18 Вт+ 32 Вт

Используя чип как новый: басовый блок использует один чип TDA2050, пиковый выход 32 Вт, двухканальный блок два
Чип TDA2030, пиковый выход 18 Вт + 18 Вт. TDA2030 и TDA2050 и LM1875 могут быть изменены, если все заменены

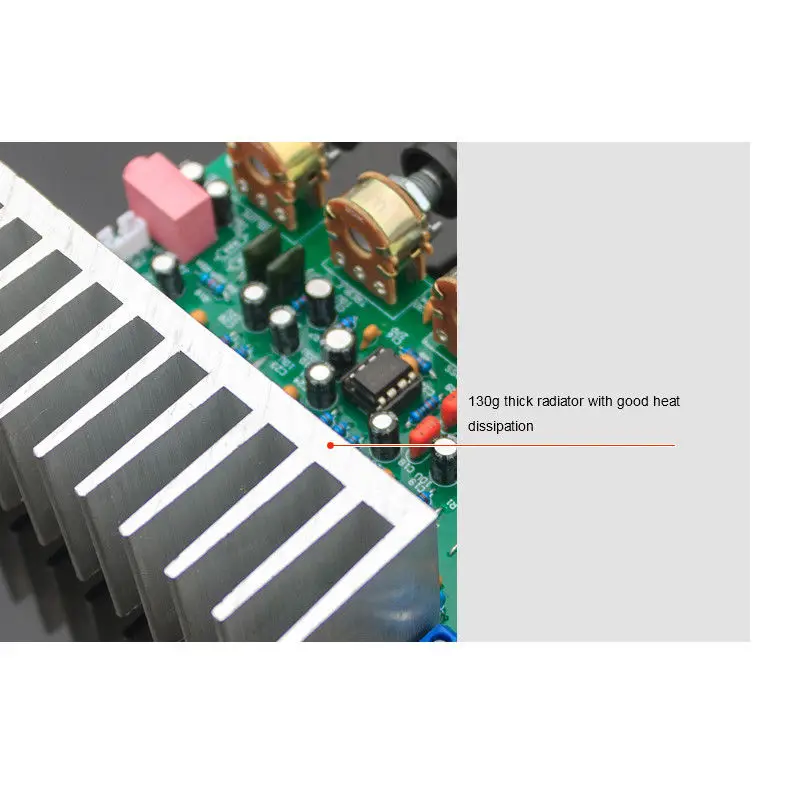

По TDA2050 или LM1875, пожалуйста, измените больший радиатор. Чип усилителя мощности имеет пять контактов: положительный источник питания,
Отрицательный источник питания, передний вход, обратный вход и выход. Теплоотвод на чипе подключен к отрицательному электроду.
Когда мощность включена, теплоотвод чипа не должен быть сокращен до заземления провода, в противном случае он будет выгореть немедленно.
Ниже приведена схема проводки этой платы, пожалуйста, внимательно проверьте проводку
Левый/правый канал: TDA2030A * 2, Пиковая мощность: 18 Вт x2, рекомендуется использовать 2,5-4 дюйма, 4-8 Ом 10-30 Вт полночастотный динамик
Выход баса: TDA2050A * 1, Пиковая мощность: 32 Вт, рекомендуется использовать 5-8 дюймов, 4-8 Ω 30-50 Вт бас-динамик
Рабочая мощность: двойной трансформатор переменного тока 9-15 в, рекомендуется двойной 12 В и мощность выше 30 Вт трансформатор
Выходная мощность: DC 12 V 1.5A, Питание 12 v Для декодера
Цвет: зеленый
Материал: металл + ПК
Размер: 135 мм * 85 мм * 40 мм (в комплект не входит Ручка потенциометра)/5,3*3,3*1,57 дюйма
Толщина: 1,6 мм
Посылка в комплект входит:
1 * TDA2050 + TDA2030 цифровая плата усилителя звука
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
