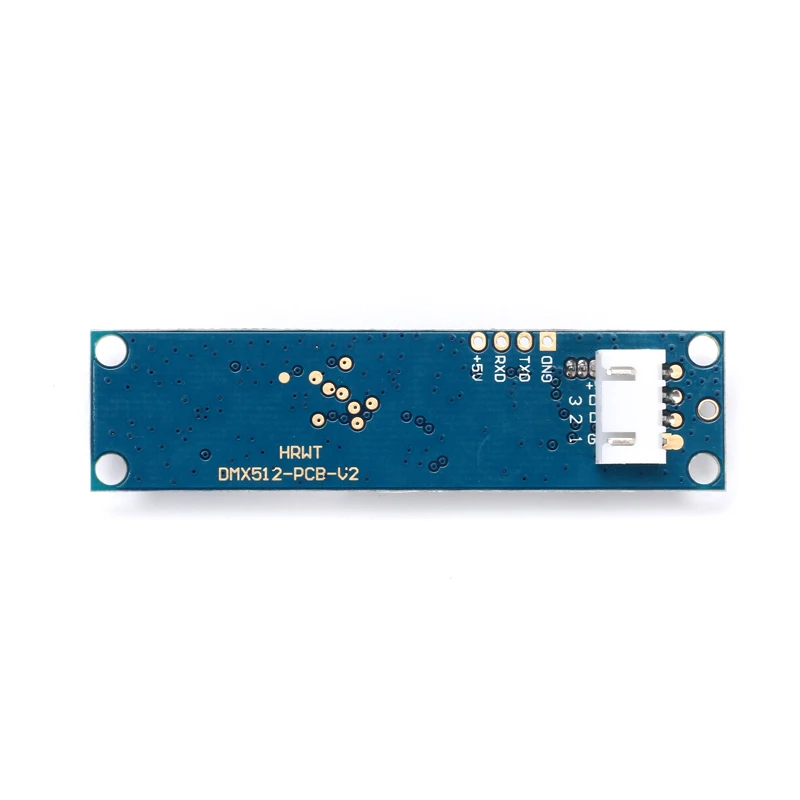

2,4 ГГц беспроводной DMX512 передатчик PCB модуль Плата с антенной светодиодный контроллер Wifi приемник

Описание продукта:

Небольшой размер, легко подходит для внутреннего освещения.

Один ключ для работы, светодиодный дисплей tricolor.

Передача стандартных данных по протоколу DMX512 контроллера, также может передавать освещение и освещение данных по протоколу DMX512.

126 каналов автоматически прыгает частота, высокая способность анти-помех для обеспечения надежности работы.

7 групп идентификационного кода, пользователь может использовать 7 групп индивидуальной беспроводной системы без каких-либо помех друг с другом в том же месте.

Вход напряжение: 5VDC

Раздел рабочей частоты: 2,4 ГГц ISM диапазон, 126 каналов Частотный раздел

Максимальная скорость передачи: 20 дБм

Чувствительный приемник:-94 дБм

Сигнальный порт: RS485 или порт серии cpu AURT.

Руководство по эксплуатации

Идентификационный код и светодиодный цвет

1: красный

2: зеленый

3: красный + зеленый = желтый

4: синий

5: красный + синий = фиолетовый

6: зеленый + синий = голубой

7: красный + зеленый + синий = белый

Нажмите клавишу 1 раз, чтобы указать настройки ID, нажмите еще раз, чтобы установить ID, затем значение ID, добавляя 1 каждый раз нажатием.

Рабочее состояние

СВЕТОДИОДНЫЙ постоянный litght up: нет DMX или беспроводного сигнала.

Красный светодиодный Вспышка: передача.

Зеленый светодиодный фонарик: прием

Частота RF ------ 2. 400-2. 525G, всего 126 каналов, он ищет автоматически.

ID код ------ "1-7" группы ID код, нажмите кнопку "ключ" для настройки, он может работать только под тем же идентификационным кодом передатчика и приемника.

Создание Связь

1. Питание на DMX512 беспроводной приемприемной плате и передаваемой плате.

2. нажмите кнопку "Ключ", чтобы установить одинаковое значение ID платы передатчика и платы приемника, пожалуйста, используйте другое значение ID, если вам нужно использовать более 1 группы беспроводной сети одновременно в том же месте.

3. Красный светодиодный индикатор мигает, когда передатчик передает данные DMX без помех частотной секции, затем приемник изменяет передаваемый Частотный раздел. Зеленый светодиодный фонарик до получения исправленного идентификационного значения, светодиодный фонарик быстрее, как только DMX данные быстрее.

4. Тогда связь была установлена правильно.
