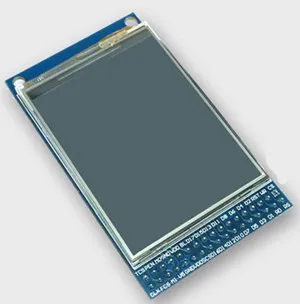

2.4 inch TFT LCD Color Screen with PCB Board(No Touch) ILI9341 Drive IC 240(RGB)*320

Описание

2,4 дюймовый TFT lcd цветной модуль с PCB без касания

Характеристика
1 бортовое малое падение напряжения напряжение, высокий ток LDO, совместимый с 5 V и 3,3 V блок питания
2 бортовой PWM контроль задней подсветки нагрузки цепи, поддержка управления IO и PWM Регулирование яркости
3 Бортовой XP2046 сенсорный чип, поддержка эксперимента с сенсорным экраном
4 с sd-картой, сделать цифровую фоторамку и другие экспериментальные
5 резерв SPI флэш-коврик для сварки, продлить чип сварочного символа
6 резерв 8/16 переключатель режима шины, переключатель подсветки, регулировка сопротивления можно удобно Переключить
7 Модуль с использованием высококачественного золотого цвета желтый, двух иглы, хорошие электрические характеристики

Данных
1 модуль Принципиальная схема
2 ЖК-схемы library Package, PCB package library (Protel 99SE)
3 LCDspecification
4 драйвера IC руководство по обработке данных
5 Размер диаграммы модуля
6 C51 тестовый источник инженерии (скребок, на английском дисплее, дисплей изображения, GUI презентаций, сенсорный демонстрационный)
7 STM32_FSMC тестовый источник инженерии (скребок, на английском дисплее, дисплей изображения, GUI быстрое наполнение, PWM затемнение, сенсорный демонстрационный)
8 оказание технической поддержки
