2,4G стерео беспроводной Аудио Микрофон голосовой трансивер передачи платы модуль

Перед покупкой необходимо прочесть:

\
\
1: цена данного товара-это цена одного модуля. Для передачи аудио требуется по крайней мере два модуля (один подключен к передаче и один подключен для получения).
2: этот продукт как показано на основной картинке, без других периферийных аксессуаров, схема цепи и исходный код не могут быть предоставлены внутри модуля.
Один: Введение
\
\
KCX_2.4G001-высококачественный стереоаудиомодуль, работающий в диапазоне 2,4G ISM. Он передает до 24 бит, 48 KSPS аудио передачи код потока, и частота радиочастот до 4 Мбит/с. Он принимает адаптивную частоту, переднюю коррекцию ошибок и буферизацию. Такие технологии, как передача и беспроводная передача, обеспечивают надежность беспроводной передачи. Просто подключите этот модуль к вашему продукту и Обновите свой обычный проводной аудио продукт к беспроводному аудио-продукту.
\
\
\
\
Два: особенности и преимущества
\
\
1: CD качественная несжатая передача звука
\
\
2: гарантия стабильности беспроводной передачи через несколько технологий
\
\
Адаптивная методу частотных скачков
\
\
√ Коррекции ошибок
\
\
Буферная и ретрансляции
\
\
4: Простота в использовании
\
\
5: поддержка одной передачи многократного приема (без ограничения приема)
\
\
6: скорость соединения RF ≤ 1 s
\
\
8: расстояние беспроводной передачи ≥ 100 м (в случае открытого и свободного доступа)
\
\
9: беспроводное шифрование данных + технология очистки частоты обеспечивает конфиденциальность передачи. Концы приема и передачи должны быть настроены с тем же адресом устройства для подключения. Адрес устройства отличается и не может быть подключен.
\
\
Три: характеристики и параметры
\
\
Рабочее напряжение: DC3.3-5.0V
\
\
Рабочий ток: 120mA
\
\
Метод модуляции: GFSK
\
\
Частотный диапазон: 20 Гц-20 кГц
\
\
Динамический диапазон: 92dB
\
\
Частота дискретизации аудио: 24 бит/48 Ksps
\
\
Частотный диапазон: 2,408-2,476 ГГц
\
\
\
\
Скорость передачи данных: 4 Мбит/с
\
\
Низкая Задержка сигнала: ≤20ms
\
\
Четыре: диапазон применения
\
\
● Динамик
\
\
● CD, DVD, ТВ аудио Беспроводная передача
\
\
● Домашний кинотеатр, проектор аудио к беспроводной
\
\
● Беспроводной микрофон (поддерживает динамический микрофон)
\
\
● Система мониторинга
\
\
\
\
● Наушники
\
\
Пять: Вопросы, требующие внимания
\
\
\
\
Этот модуль является радиочувствительным устройством. Хотя этот модуль имеет адаптивный механизм анти-помех, чтобы сделать связь более стабильной, использование и установка должны быть более чем 2 метра от беспроводного маршрутизатора, потому что этот модуль и беспроводной маршрутизатор работают в том же частотном диапазоне 2,4G. Тем не менее, диапазон заполнения модуля является относительно большим, что может повлиять на сигнал беспроводного маршрутизатора, поэтому клиенты, которые слишком переплетены с этим продуктом, не должны учитывать этот продукт.
\
\
\
\
Шесть: общее описание
\
\

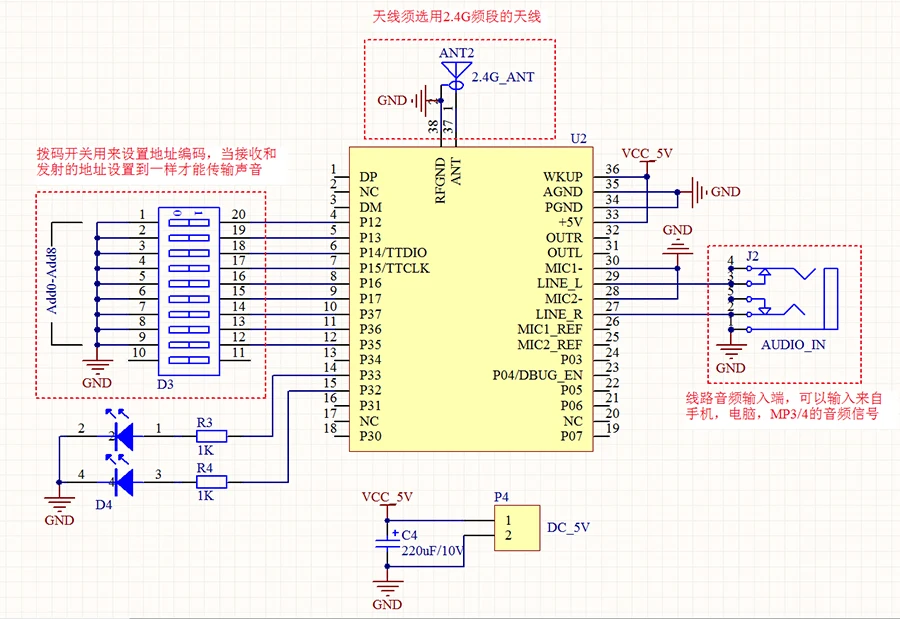

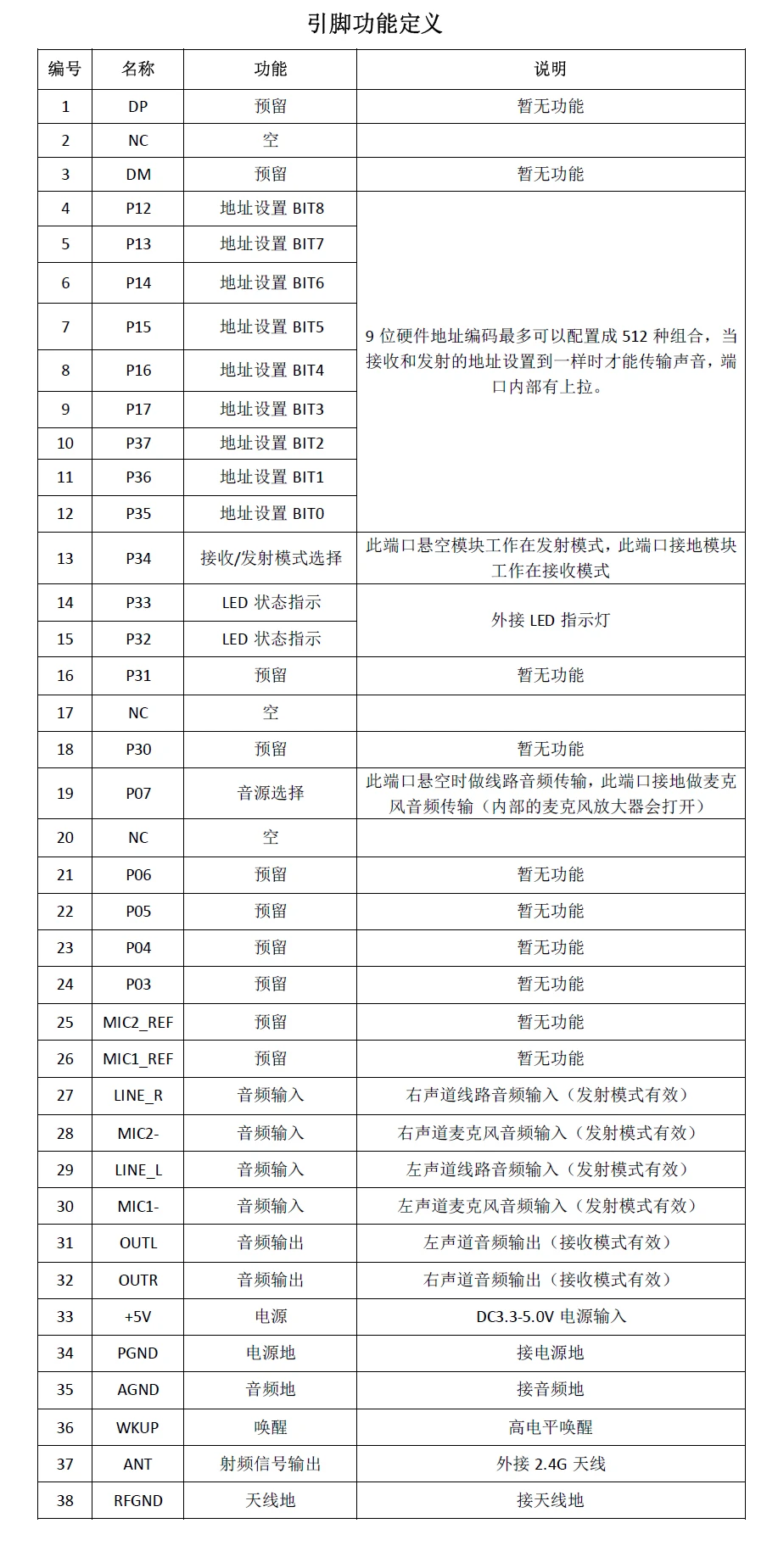

1: Этот модуль интегрирует функции передачи и приема (устанавливает модуль для работы в режиме передачи или приема через порт P34), поддерживает одну передачу нескольких приема, и не имеет ограничений на количество получателей.
\
\
2: P12-P35 является 9-бит устройство адрес, используемый для внешнего DIP-переключатель модуль настройки. Внутри интерфейса есть вытяжки. В общей сложности можно установить 512 комбинаций. Адресы приема и передающее устройство должны быть одинаковыми для общения.
\
\
3: P33, P32 используются для указания рабочего состояния (в режиме приема, P33 будет выходить высоко после получения сигнала нормально, выход сигнала не является низким. P32 и P33 отличаются от высоких и низких состояний).
\
\
4: внешний модуль интегрирует предусилитель для микрофона. P07 используется для установки Внутренний микрофон усилителя для включения/выключения. Поэтому, когда микрофон используется, P07 должен быть установлен, чтобы открыть Внутренний микрофон усилителя. Микрофон принимает дифференциальный вход и поддерживает двухсторонний динамический микрофон (не поддерживает электретный микрофон). Если используется только один вход микрофона, сигнальные линии двух микрофонных входов соединены параллельно (т. Е. Микросхема-и микросхема-соединены вместе). Соедините микрофон-вход, LINE_L и LINE_R, чтобы сделать микрофон + вход), чтобы левый и правый каналы принимающего конца могли выводить тот же микрофонный сигнал.
\
\
5: OUTL, OUTR аудио выход может выводить сигнал на внешний усилитель мощности динамик или прямое нажатие наушников, внешний усилитель мощности применение выходной конденсатор C2, C3 принимает 10 мкФ, прямое нажатие наушники применение выходной Соединительный конденсатор с алюминиевой крышкой, C2, C3 принимает 10 V/220 мкФ.
\
\
6: Антенна должна использовать специальная антенна частотного диапазона 2,4G. Форма подходит для себя. Усиление различных антенн несколько отличается. Размер усиления влияет на расстояние связи. Старайтесь использовать усиление не слишком низко, чтобы обеспечить расстояние передачи. Обычно это 3 дБ или антенна 6 дБ является тонкой.
\
\
\
\

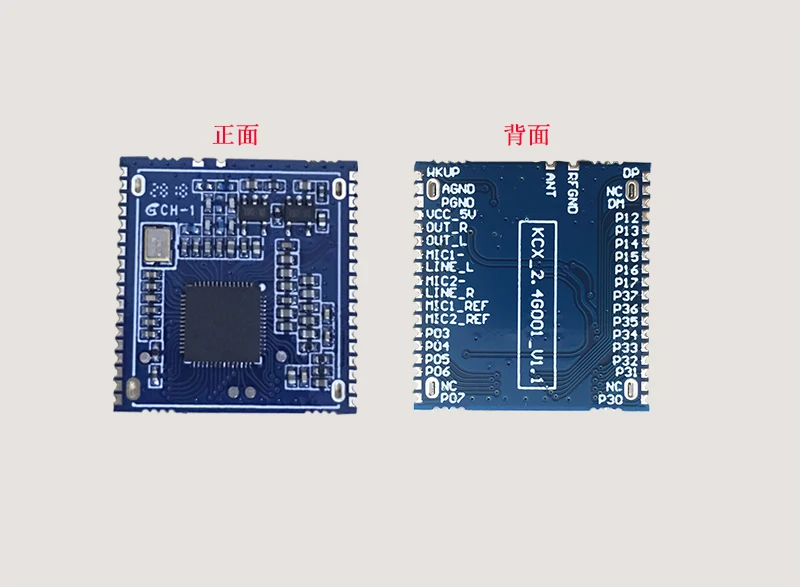

Семь: физическая карта продукта
