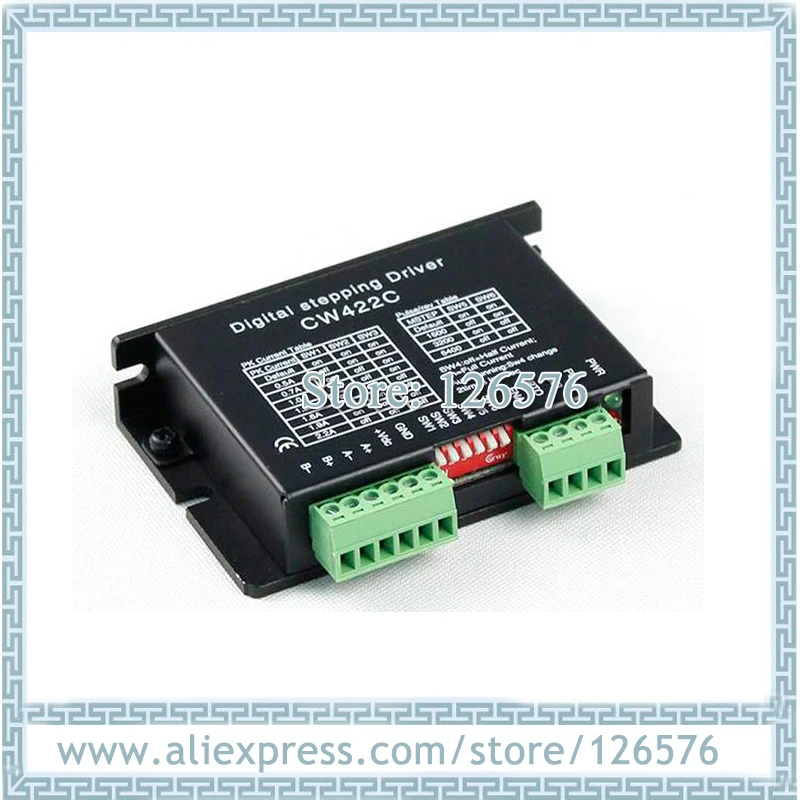

2-фазный цифровой шаговый Драйвер CW422C мотор драйвер 0.5A-2.2A 18-40VDC 32Bit DSP езды на автомобиле
В CW422C-это новое поколение цифровой 2-фазный шаговый мотор драйвер, baseda 32-бит DSP процессор, комбинация из антирезонансный, низкий уровень шума, технология повышения температуры micro-steplow значительно улучшает производительность шагового двигателя, обладает низким уровнем шума, небольшой вибрацией, низкой температурой risehigh-speed torque. Драйвер использует онлайн адаптивную PID технологию, без ручной регулировки может быть автоматически генерировать оптимальные параметры для различных двигателей, достичь наилучшей производительности. Напряжение питания range18VDC для 40VDC, подходит для вождения различных 2-фазовый Гибридный шаговые двигатели, которые фазный ток ниже 2.2A. Микрошаг может быть установлен полный шаг до 6400 шагов/выходной ток может быть установлен в форме 0.5A до 2.2A; с автоматическим уменьшением холостого хода, самотестом, перенапряжением, защитой от перенапряжения и перегрузки по току
Высокая производительность, низкая цена
| Сигнал | Функция | |
| OPTO | Общий анодный входной положительный терминал | Общий анодный входной положительный терминал (+ 5 В) |
| Пуль | Импульсный сигнал терминал | Импульсный сигналУправление мотораRunMotor run 1Шаг еще после каждой пульс. |
| Дир | Направление сигнала терминал | Направление контрольный сигналУправления двигателемБег направлении. |
| Ена | Включает сигнал терминал | Мотор в автономном режиме, когда включен сигнал, нет внутреннего тока. |
Мощность и соединитель для двигателя
| GND | Мощность заземления |
| + Постоянного тока | Блок питания, + 18 ~ + 40 В постоянного тока |
| A + | Двигателя двигателем постоянного тока однофазный A |
| A- | |
| Модель B + | Двигателя двигателем постоянного тока однофазный B |
| В в-режиме |
Управление сигнальный соединитель Интерфейс
Цифра 1: общий катод
Цифра 2: общий анод
Рисунок 3: типичное соединение
| VCC | R |
| 5 V | |
| 12 V | 680Ω |
| 24 V | 1.8K Ω |
| Параметр | Мин | Типичное | Макс | Блок |
| Входное напряжение (DC) | 18 | 24 | 40 | Постоянный ток |
| Выход ток | - | 2,2 | А | |
| Импульсный сигнал частоты | - | 75 | КГц | |
| Логический сигнал ток | 7 | 10 | 16 | MA |
Характеристики
- Тип двигателя
- Шаговый электродвигатель
- Номер модели
- CW422C
- Current
- 0.5A-2.2A
- Voltage
- 18-40VDC
