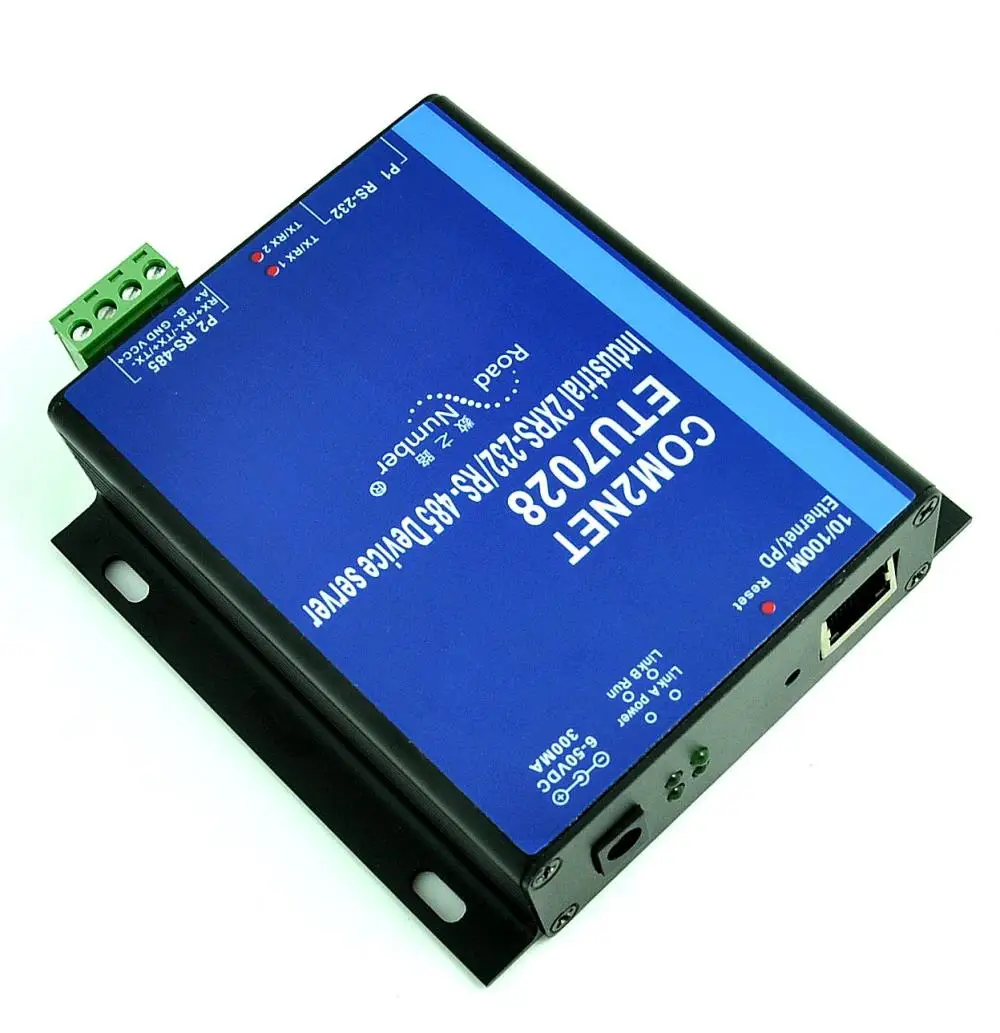

2 порта POE последовательное устройство сервер RS232 RS485 к Ethernet TCP конвертер сервер/клиент UDP VCOM Modbus промышленного класса

Описание

Сеть TCPIP включает в себя 232 a 485 a 232, 485 сетевой сервер последовательных устройств RJ45, Последовательные преобразователи, два последовательных порта можно использовать одновременно.

Работа:
1. UDP (режим UDP)
Обеспечивает бессоединительный UDP-поток.
2. Сервер TCP (режим сервера TCP)
Модуль прослушивает запросы на подключение на указанном порту.
3. Клиент TCP (режим Клиента TCP)
Активный запрос подключения к серверу при включении питания.
4. Virtual COM (режим Virtual COM)
Запуск программного обеспечения для управления виртуальным последовательным портом генерирует виртуальный последовательный порт на вашем компьютере, как и обычный последовательный порт через простые последовательные устройства для связи с Виртуальным последовательным портом и работой компьютера. Приставка = o

Режимы связи: режим связи точка-точка:
В этом режиме конвертер Используется парами, один в качестве сервера, один в качестве клиента, чтобы установить соединение между двумя, прозрачными двусторонней передачи данных.
Этот режим подходит для подключения по шине между двумя последовательными устройствами, трансформируемыми в TCP/IP сетевое соединение.

Использование режимов виртуальной последовательной связи:
В этом режиме один или несколько преобразователей для установки соединения с компьютером, прозрачная двусторонняя передача данных.
С помощью программного обеспечения виртуального последовательного преобразователя для управления следующим образом на вашем компьютере, вы можете осуществить соответствующий номер виртуального последовательного преобразователя, N соответствует виртуальному последовательному порту

M коммутационные устройства (N \ u003c = M).
Этот режим подходит для последовательных устройств, управляемых компьютером 485 или 232 устройств.

Сетевой режим связи:
В этом режиме приложение на компьютерном разъеме программы связи, написанное соглашение о настройках конвертера, может быть выбрано непосредственно с поддержкой протокола сокета.

Поддерживает протокол TCP/IP: TCP, UDP, ICMP, IPv4ARP, IGMP, PPPoE
Режим рабочего протокола: UDP, TCP сервер, TCP клиент, виртуальный COM
Сетевой интерфейс: 100 м/10 Мбит/с, автоматическое соответствие, 1.5кв защита изоляции
Соответствие стандарту IEEE802.3 10BASE-T и 802.3u 100BASE-TX поддерживает Серийный номер:
(Два серийный тип): Поддерживает последовательный 232 для подавления массовых беспорядков (стандартный 9-контактный последовательный порт, имитируя компьютер COM портом с интефейсом) 485 интерфейс шины
Скорость передачи: 300bps ~ 1,8432 Мбит/с
Паритет: Нет паритета, нечетный паритет, паритет
Биты данных: 7,8 бит
Стопорный бит: 1,2 бит
Контроль потока: без контроля потока, RTS/CTS
Рабочая среда:-45 ~ 85 °, 5 ~ 95% Влажность
Среда хранения:-55 ~ 125 °, влажность 5 ~ 95% особенности интерфейса: сетевой интерфейс соответствует стандарту TCP/IP, последовательная линия с RS232/485/422
Электрический интерфейс: RJ45-10M-100M сетевой интерфейс, Проводная сеть передачи данных,
В одно и то же время в тех случаях, когда PD питается от электричества, поддержка для 4-х ядерный и 8-жильный кабель.
RS-232 терминал DB9M (папа, папа)
Пустой 2 RxD 3 TxD 4 5 GND 6 пустой 7 RTS 8 CTS
(Пустые ножки, могут быть настроены для ввода и вывода мощности)
RS232 обычно используется как 2 фута, 3 фута, 5 футов.
RS-485 для четырех терминалов: A +/485 + B-/485-
(Другие две ножки входного и выходного сигнала могут быть настроены)
Носители передачи: экранированный кабель витой пары UTP поддерживает параллельные линии и поперечные линии. Режим работы: режим сервера TCP, режим Клиента TCP, режим UDP, изоляция виртуального последовательного режима: дальность передачи: Интерфейс RS485/422 1200 м; интерфейс RS232 15 м

Поддержка: DC5-12V также может поддерживать: POE Питание PD стандартное оборудование. Поддержка IEEEE802.af

RJ45-10M-100M сетевой интерфейс, проводная сетевая передача данных,
В одно и то же время в тех случаях, когда PD питается от электричества, поддержка для 4-х ядерный и 8-жильный кабель.
RS-232 терминал DB9M (папа, папа)
Пустой 2 RxD 3 TxD 4 5 GND 6 пустой 7 RTS 8 CTS
(Пустые ножки, могут быть настроены для ввода и вывода мощности)
RS232 обычно используется как 2 фута, 3 фута, 5 футов.
RS-485 для четырех терминалов: A +/485 + B-/485-
(Другие две ножки входного и выходного сигнала могут быть настроены

Посылка включает в себя:

Последовательный сервер Адаптер питания DC12V в комплект не входит.
