Monster moto shield2sp30 изменен на 3sp30

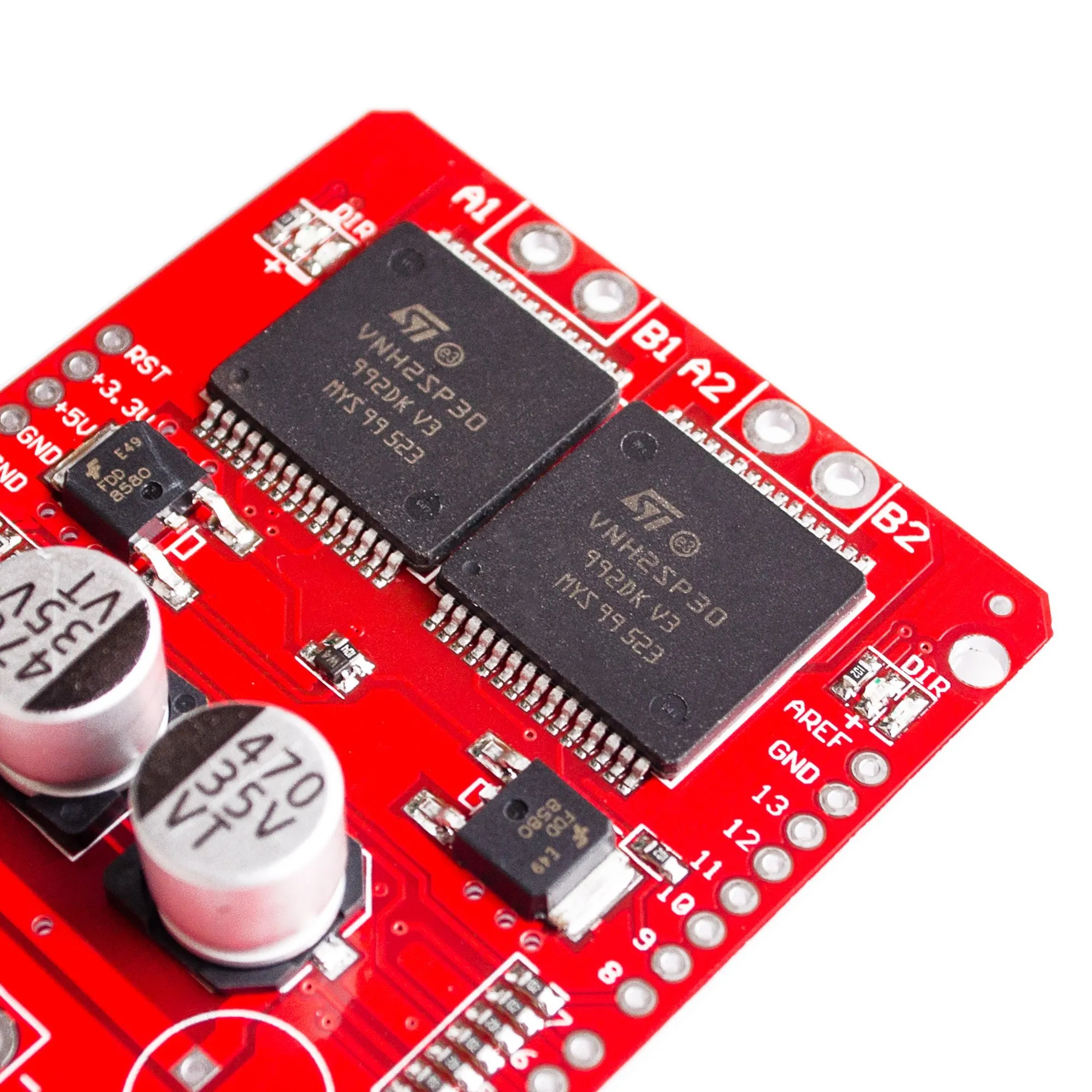

Описание: это, по-настоящему, расширенная версия нашего Ardumoto моторного драйвера щит. Для этого monster shield Мы заменили L298 h-мост парой полномостовых водителей VNH2SP30. Мы также увеличили схему поддержки, так что эта плата может управлять парой двигателей с высоким током! Винты и моторы для наших винтовых клемм 5 мм (не входят в комплект), что позволяет легко подключать провода большего калибра.
Примечание: при использовании этой платы в экстремальных условиях высокого спроса может потребоваться улучшить тепловую производительность с помощью теплоотвода или вентилятора и припаять провода непосредственно к плате вместо использования Винтовой терминал (в дополнение к мириаду других сложностей, которые возникают в системе с высоким током) однако при использовании платы при токах до 6а чипы почти не нагреваются. cjmcu
Особенности:
Максимальное напряжение: 16 В
Максимальная сила тока: 30 А
Практический непрерывный ток: 14 а
Датчик тока, доступный для аналогового штифта Arduino
МОП-транзистор: 19 МОм (на ногу)
Максимальная частота ШИМ: 20 кГц
Термальность отключения
Выключение недонапряжения и перенапряжения
