2," TFT lcd Щит Модуль расширения с SMD штырьками для R3 Nano Mega2560

Описание

100% Новинка и высокое качество

Особенности:
Это 2,0 дюймов TFT ЖК-дисплей плата расширения с 8-битный параллельный интерфейс. На этом дисплее встроен контроллер с буферизацией оперативной памяти, так что микроконтроллер практически не работает. Это выводит штыри TFT и шаг прорыва штырей составляет 2,54 мм, поэтому вторичное развитие легко.
Он выводит штырьки колодки, так что вы можете припаять штырьковые разъемы, чтобы подключить его к макетной плате или использовать кабель dupont для подключения его к плате.
Он также выводит SMD штифты (процесс с половинным отверстием), так что вы можете припаять их на печатную плату эксперимента или на свою собственную разработанную плату. Это отлично подходит для создания замечательных проектов.
С RTC модулем вы можете спроектировать часы.
С модулем считывания NFC вы можете создавать системы контроля доступа с помощью фотографий.
Вы можете использовать его непосредственно для отображения символов, графики и BMP формат изображения при помощи адаптер карты Micro SD.
Совместимость: поскольку логический уровень составляет 3,3 В, он совместим с платой 3,3 В, вы можете подключиться к ней OPEN-SMART черной версии с переключателем питания 5 В/3,3 В. При использовании платы 5 В (R3/Mega2560/Leonardo) необходимо добавить схему преобразования уровня. Вы также можете подключить его к другим MCU 3,3 В напрямую.
Светодиодный штырь может подключаться к внешней цепи управления подсветкой для управления яркостью подсветки. Вы можете подключить его к GND, чтобы включить подсветку весь день.
Параметры:
Рабочее напряжение: 3,3 В
Логический уровень: 3,3 В
Рабочий ток: максимальный 50 мА
Интерфейс: 8080 Параллельный интерфейс (8 бит)
Разрешение: 176x220, 16 бит (262000) цвет

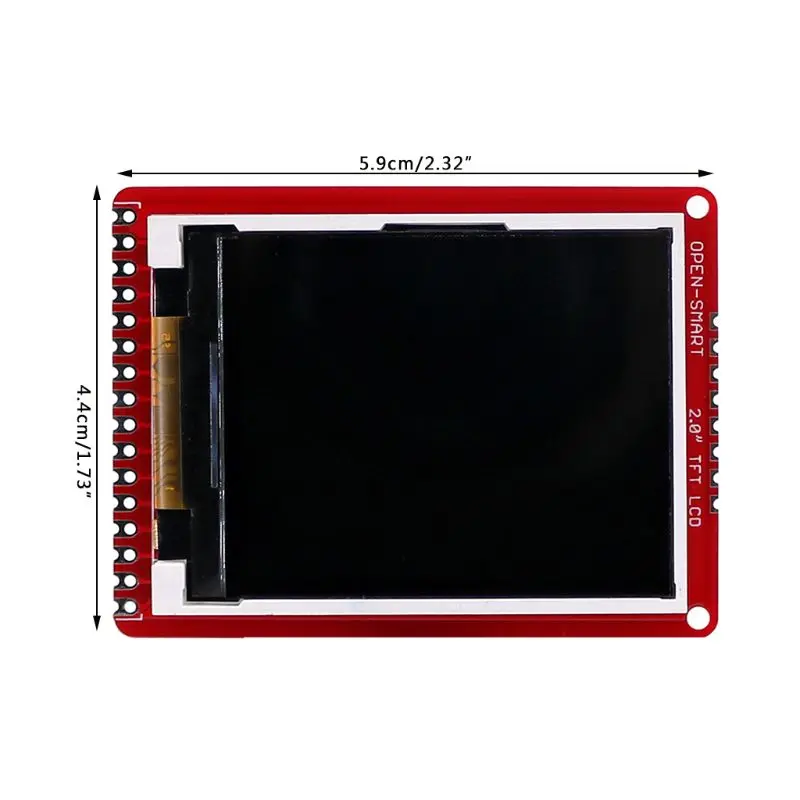

Размеры: 4,4x5,9 см/1,73x2,32 дюйма
Размер дисплея: 2,0 дюйма
Количество: купальное полотенце, 1 шт
Посылка включает в себя:
1x2,0 "TFT lcd Щит Модуль расширения
