Описание
Краткая информация

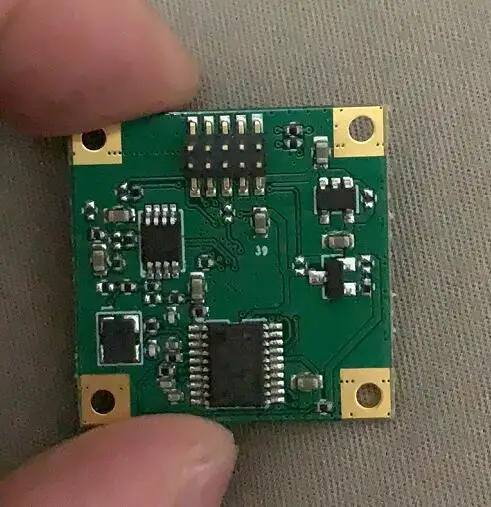

DM-39It является piece.24GHz радар велоциметрия/индукционный модуль, значение скорости может быть выходной последовательным портом, направление движения (рядом/далеко от).
Характеристика
• Диапазон рабочих частот: 24 ~ 24,25 ГГц
• Одиночный источник питания 3,5-5 В, максимальный ток: 70 мА
• Есть ARM Cortex M0 серии микропроцессоров, допплеровская обработка сигналов
• Максимальное расстояние обнаружения без окклюзии 20 риса, выходная скорость, определение направления движения
• Низкая стоимость, высокая производительность
• Размер: 25*25 мм
Применение
IOT применение (туалет ванная комната, панель управления доступом, Интеллектуальные бытовые приборы и т. Д.) Для использования в промышленности Приложение безопасности (активное обнаружение, Аварийная сигнализация, видео триггер и т. д.)
| Электрические характеристики | |||||
| Параметр | Минимум | Типичное | Максимальная | Компания | Условия тестирования |
| Блок питания | |||||
| Напряжение | 3,5 | 3,6 | 5 | V | |
| Электрический ток | 70 | MA | |||
| Запуск | |||||
| Частотный диапазон | 24 | 24,25 | ГГц | ||
| Эквивалентная всенаправленная мощность излучения EIRP | 13 | ДБм | |||
| Антенна | |||||
| Передача коэффициент усиления антенны | 9 | ДБ | |||
| Выбросов недельобъем подавления | 19 | ДБ | |||
| Приемная антенна для усиления | 9 | ДБ | |||
| Получить недельобъем подавления | 19 | ДБ | |||
| Угол излучения передающей антенны (3 дБ) | ± 30 | Дег | Уровень | ||
| ± 18 | Дег | Вертикальный | |||
| Угол излучения приемной антенны (3 дБ) | ± 30 | Дег | Уровень | ||
| ± 18 | Дег | Вертикальный |
Интерфейс информация

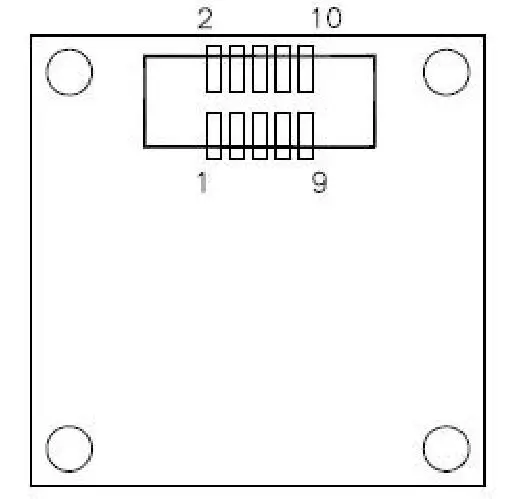

Интерфейс 1,27 мм расстояние, 2*5 Pin общий стандартный разъем 。
| Pin-код | Название | Описание |
| 1 | SWDIO | Процессор программированияВвода/выводаPin-код |
| 2 | GPIO1 | Ввода/выводаИнтерфейс 1 |
| 3 | SWCLK | Процессор программированияCLKPin-код |
| 4 | GPIO2 | Ввода/выводаИнтерфейс 2 |
| 5,7 | GND | Земля |
| 6 | USART_TX | USART1 TX |
| 8 | USART_RX | USART1 RX |
| 9 | VCC | 3,5 ~ 5В |
| 10 | GND | Земля |
Протокол передачи данных
Коммуникационная поддержка USART текстовый протокол 。
USARTПараметры следующие:
Скорость передачи данных: 115200
Персонаж Ширина: 8bit
Стоп-бит: 1
Четность: 0
Данные возвращаются при обнаружении допустимого объекта:
ADC1 = ***, PP = *, f = *
ADC1Соответствует обнаруженной мощности сигнала, нет фактического блока
Pp представляет направление движения объекта., 1 представляет близость, 0 представителей находятся далеко
F представляет скорость движения объекта., компания: рис/секунда
Поддержка последовательного порта Инструкция:
1、 Пороговое инструкция
Набор TH = xxx Настройка порог обнаружения TH
Получите TH Прочитайте текущий порог TH
Вы можете настроить его значение контролирует диапазон обнаружения модуля, по умолчанию TH = 20, соответствующее расстояние приближения 6 около метра.
2、 Светодиодный инструкции для настройки
LEDON Открытая доска светодиодный потолочный светильник
Ледофф Закрытый светодиодный светильник
На плате светодиодный переключатель инструкции по сигнализации, открытый светодиодный сигнал тревоги увеличивает энергопотребление, выключение по умолчанию.
Конкретные протоколы связи могут быть настроены и изменены в соответствии с потребностями пользователя.
Схема антенны (TX и RX всего)
