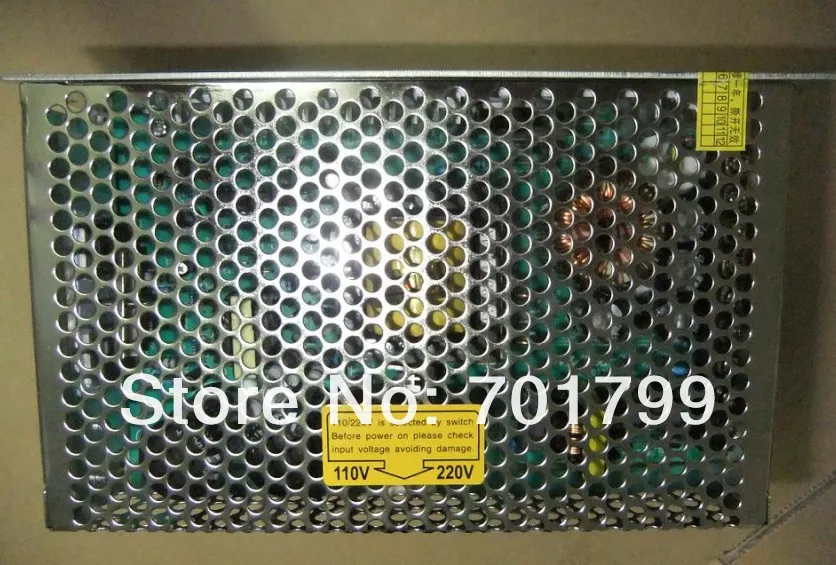

| Модель | HS-250-12 | HS-250-15 | HS-250-24 | HS-250-27 | HS-250-48 |
| Параметры |
| Выходного напряжения постоянного тока | 12 V | 15В | 24 V | 27 Вт | 48 V |
| Допуск выходного напряжения (Примечание: 2) | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Номинальный выходной ток | 20A | 16A | 10A | 9A | 5.2A |
| Выход тока | 0-20A | 0-16A | 0-10A | 0-9A | 0-5.2A |
| Волна и шум (Примечание: 3) | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p |
| Стабильность на входе (Примечание: 4) | ±0. 5% | ±0. 5% | ±0. 5% | ±0. 5% | ±0. 5% |
| Прочность нагрузки (Примечание: 5) | ± 1% | ± 1% | ±0. 5% | ±0. 5% | ±0. 5% |
| Эффективность | 79% | 80% | 82% | 82% | 84% |
| Диапазон входного напряжения переменного тока | 90 ~ 132VAC/180-264VAC выбран переключателем 47-63 Гц; 254-370VDC |
| Вход ток | 5.0A/115 V 2.5A/230 V |
| AC Пусковой ток | 25A/115 V 50A/230 V |
| Ток утечки | <3.5mA/240VAC |
| Защита от перегрузки | 105% ~ 135% режим hiccup, автоматическое восстановление |
| Защита от перенапряжения | 115%-135% отрезать выход, автоматическое восстановление |
| Высокотемпературная защита | Выпрямитель> = 90 °C отрезает выход, автоматическое восстановление |
| Температура коэффициент | ±0. 03%/°C (0 ~ 50%) |
| Настройка увеличения времени ожидания | 200 мс, 100 мс, 20 мс |
| Вибрация | 10 ~ 500 Гц, 2 г 10 мин,/1 цикл, период 60 мин, Каждая ось |
| Выдерживаемое Напряжение | Внутренний вход и выход: 1,5 KVAC, вход и корпус: 1,5 KVAC, выход и корпус: 0,5 KVAC |
| Сопротивление изоляции | Внутренний вход и выход: вход и корпус, выход и корпус: 500VDC/100MΩ |
| Рабочая температура и влажность | -10 °C ~ + 60 °C (см. выходную кривую сбрасывания), 20% ~ 90% RH |
| Температура и влажность хранения | -20 °C ~ + 85 °C, 10% ~ 95% RH |
| Габаритные размеры | 199 × 98 × 50 мм |
| Вес/упаковка | 0.7кг, 24 шт/кор |
Примечание:
1. Условия тестирования для вышеуказанного параметра: 230VAC вход, номинальная нагрузка, 25°C70% RH. влажность.
2. Допуск включает допуск настройки, стабильность линии и стабильность нагрузки. (Примечание: 5).
3. волновое поле: принятие "A12" двойной провод для 20 МГц, и 0,1 мкФ и 47 мкФ конденсаторное короткое замыкание для прерывания.
4. тест на стабильность входного напряжения: при перегрузке, самое низкое напряжение на входе до самого высокого напряжения.
5. Испытание на устойчивость нагрузки: нагрузка от 0% до 100%. |
