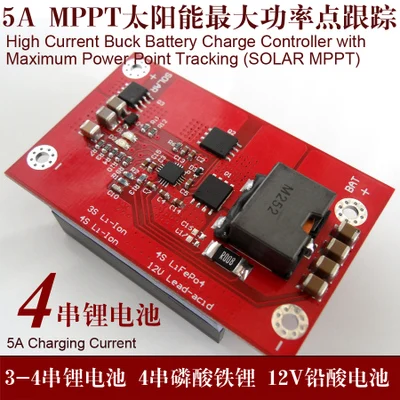

3-4 серии литиевых батарей 11,1 в 12 В Солнечный MPPT контроллер BQ24650 зарядное устройство превышает CN3722

Тип 1: 3 серии зарядки литиевых батарей

Тип 2: 4 серии зарядки литиевых батарей

Тип 3: 4 Зарядка литий-железо-фосфатной батареи

Полный дизайн и разработка

MPPT технология --- 5A Солнечная Максимальная мощность точка слежения

Эффективное синхронное выпрямленное управление зарядным устройством с эффективностью до 96%

Максимальное отслеживание точки мощности солнечной батареи (MPPT)

Отслеживание максимальной мощности солнечной батареи (MPPT)-это обеспечение того, чтобы при смене интенсивности светильник всегда выходил максимальную мощность для полного использования солнечной энергии. При нормальных условиях необходимо использовать переключатель-режим DC-DC конвертер для осуществления функции MPPT, чтобы сохранить продукт выходного напряжения и зарядный ток (Выходная мощность) максимально.

Импульсный понижающий метод синхронного выпрямления DC-DC преобразования используется для реализации функции отслеживания точки максимальной мощности фотоэлектрических элементов. Его входное напряжение может достигать 28 в, что очень подходит для приложений с большой разницей между входным напряжением и напряжением батареи.

Характеристики платы управления зарядкой:
1. Высококлассная технология MPPT солнечной максимальной мощности отслеживания заряда управления с струйкой, постоянным током и постоянным напряжением заряда управления
2. Использование импортированного высокочастотного низкопроводного внутреннего сопротивления n-типа MOS трубки, высокоэффективный плоский высокомощный индуктор, сплав тока обнаружения резистора
3. Высокоскоростной и эффективный метод зарядки
4. Двойной индикатор состояния, красный/зеленый светильник выключен, когда батарея не подключена, красный светильник включен при зарядке, полный стоп и зеленый светильник

Основные параметры:
Входное напряжение: Номинальная 18 в солнечная панель (без нагрузки 21 в солнечная панель) очень подходит для солнечной панели 40-60 Вт
Тип аккумуляторной батареи: Номинальная батарея 12 В (3 серии литиевых батарей, 4 серии литиевых батарей, 4 серии литиевых железных фосфатных батарей)
Выходной ток: Максимальный постоянный ток 5А
Способ подключения: проводки
Солнечный + Входной положительный,-входной отрицательный (Солнечный)
Летучая мышь + батарея положительный,-батарея отрицательный
Размер: 38*60*21 высота мм (включая тепловыделение)
