Описание
Основные параметры производительности продукции
Номинальная power3.5kw
Номинальный входной ток 20-22 (A)
Номинальная выходная current20-30 (A)
Номинальное напряжение Частотный ток 220 В/50 Гц
Диапазон адаптивности напряжения постоянный выход питания при 100 v-260 v, 210-260 v
Температура окружающей среды-20 ℃ до 50 ℃
Адаптация влажности окружающей среды <95%
Диапазон регулировки мощности бесступенчатое регулирование (т. Е., Регулировка между 0.5-5квт)
Эффективность теплового преобразования> 95% (воздушное охлаждение и водяное охлаждение)
Эффективная мощность 98% может быть настроена в соответствии с требованиями заказчика
Рабочая частота 5-40 кГц
Основная структура цепи полумост серии резонанса
Система управления открытая платформа приложения на основе DSP высокоскоростная автоматическая система контроля блокировки фазы
Применение modeOpen Применение платформа
Программируемый цифровой наличие
Время rev.1S
Мгновенная защита от перегрузок по току и time2us
Мощность перегрузки protection130 %
Мгновенную защиту
1, с полной электрической изоляцией Мягкий Запуск нагревания/стоп режим
2, с 12 В и 24 В входным пуском/стоп-режимом распознавания 0-5 в входным режимом запуска
Поддержка PID для регулирования мощности +/-1 ℃
Поддержка 0-150 ℃ температура нагрузки detection10 квадратных линий, длина 15 м, индуктивность 75uH
Регулировки катушки параметры
Расстояние между катушкой и нагрузкой (толщина изоляции хлопка) | is
20-25 мм при круговой и
15-20 мм, когда плоский.Это
10-15 мм для эллипсов и в пределах 10 мм для гиперэллипсов
Применение продукта:

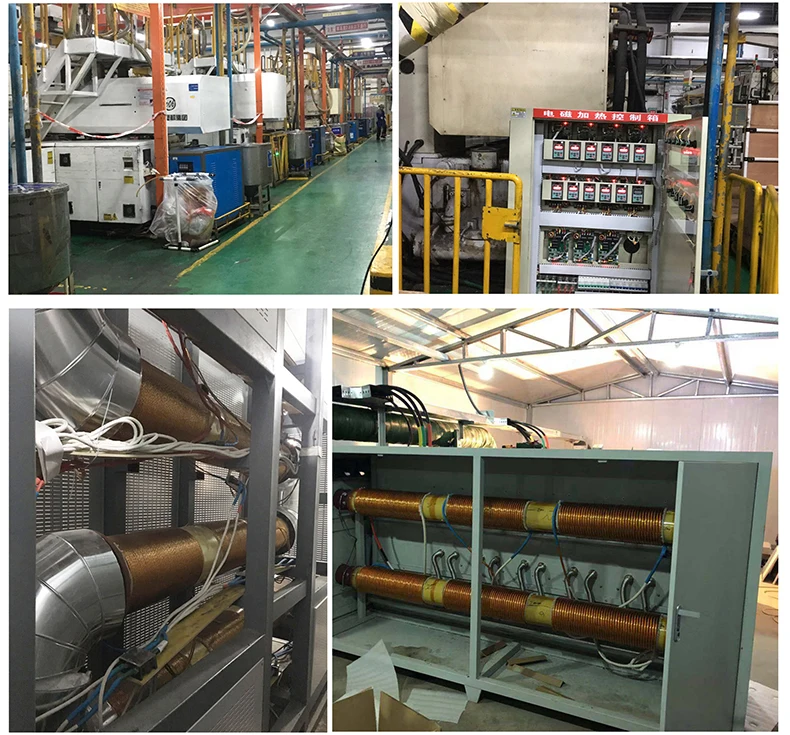

Машина для литья под давлением, машина для волочения проволоки, Отопление, пищевая промышленность и т. Д.

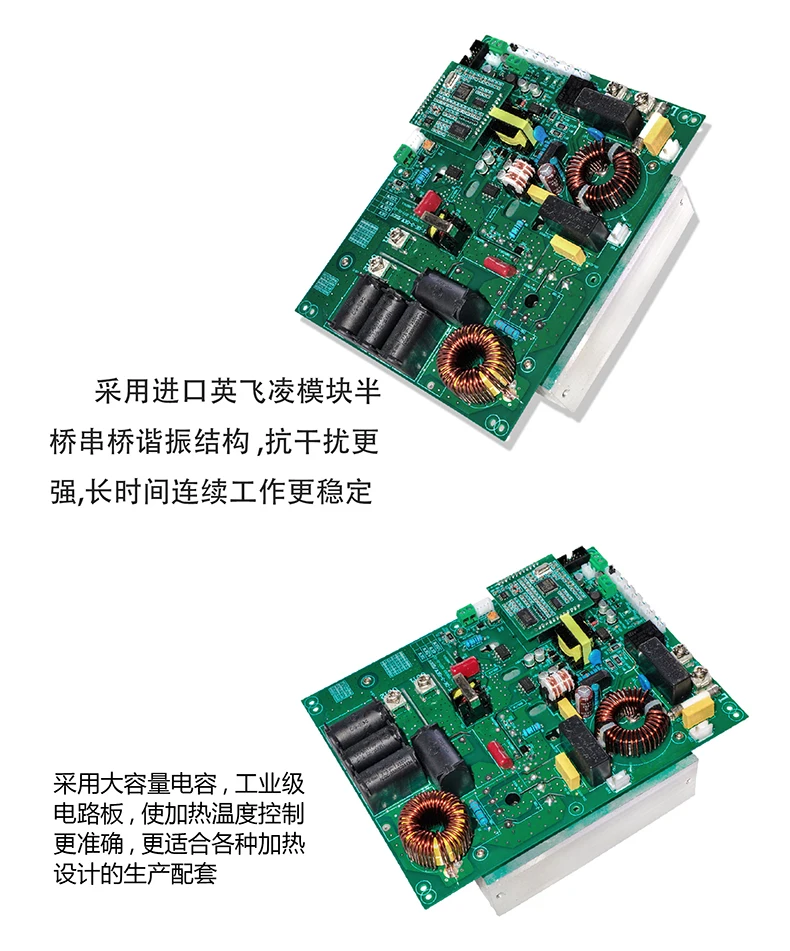

Принимает импортированный модуль infineon полумостовая конструкция резонанса моста, более сильная анти-помехи, более стабильная непрерывная работа в течение длительного времени
Использование конденсатора большой емкости, монтажная плата промышленного класса, делает контроль температуры нагрева более точным, более подходящим для различных систем отопления производства
(Iii) размер и спецификация продукта
Размер продукта: 5 кВт
Источник питания: однофазный 220 В 50 Гц
Размер: 220 мм * 162 мм * 90 мм
Вес нетто: 2,2 кг
Нет.: Подключение и назначения
1 Подключите питание к 220 В
2) индикатор работы свет
3 внешний рабочий и световой индикатор будут мигать в режиме ожидания, и часто будет включаться при работе
4.Интерфейс обнаружения температуры внешней нагрузки 2, с точностью 1С (максимальное расстояние от 150℃)
5 интерфейс обнаружения температуры внешней нагрузки 1, когда точность ±1℃ (максимальная температура 150 ℃), по умолчанию 1 используется для измерения внешней рабочей температуры
6.GBT датчик температуры ·
7.Многофункциональный входной интерфейс (устанавливается F-20):
1, сделайте внешний потенциометр 10 K вход, может регулировать мощность 20% 100% группы вентилятора
2, внешний PID вход (0-5 В) вход инфракрасный термометр или термопара напряжение преобразования 0-5 в вход, достичь контроля дисплея X (a 1000℃)
8 q пусковой интерфейс, (подключен к выходу термостата), когда мягкий пусковой порт подключен к выходу термостата, обязательно отключите короткое соединение
9 к программируемому цифровому дисплею
10. Высокоскоростная цифровая система управления FDSP
11. R485 датчик modbus интерфейс
12 мощность тонкой настройки
13. Высокоскоростной фотолот привод
14 схема выход
15. Резонансный конденсатор с алюминиевой крышкой
16. CLc силовая пульсационная структура дополнительно подавляет гармоническое сухое сопротивление электропитание и улучшает антипомехоустойчивость
17 Впускной выпрямитель мостового реактора
18. Высокая интенсивность ввода общий режим фильтрации волны, эффективно подавляет гармонические помехи питания, эффективно защищает оборудование вокруг машины
19. Интерфейс охлаждающего вентилятора (220 В)
20. Ssr-контроль (контроль твердотельного реле)

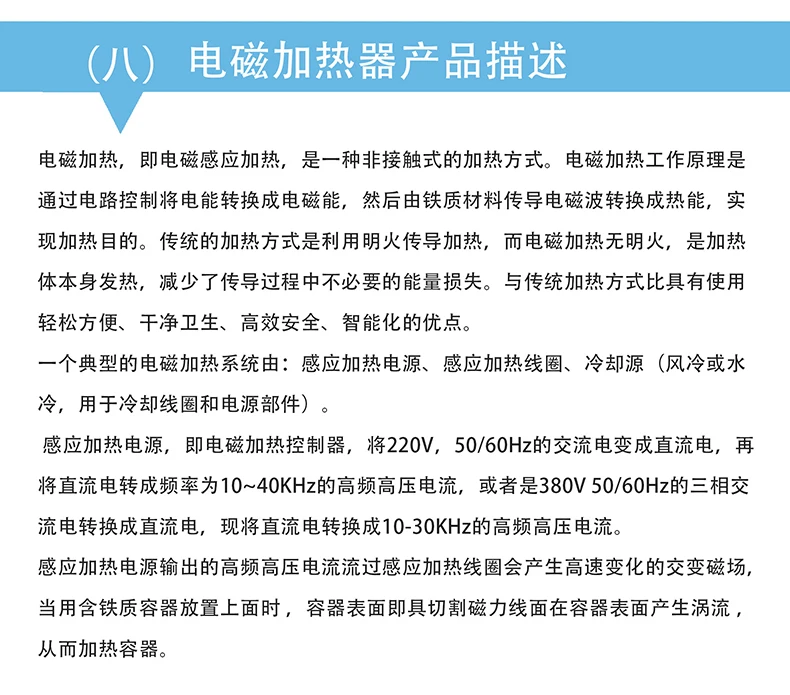

(8) описание продукта электромагнитный нагреватель
Для электромагнитного нагревателя, а именно электромагнитного индукционного нагрева, является бесконтактным режимом нагрева. Принцип работы для электромагнитного нагревателя заключается в преобразовании электрической энергии в электромагнитную энергию через управление цепи, а затем проводите электромагнитную волну из железного материала в тепловую энергию для достижения цели нагрева. Традиционным способом нагрева является использование открытого огнеупорного нагрева, в то время как для электромагнитного нагревателя без открытого огня, нагрева тела, уменьшения ненужной потери энергии в процессе проводимости. По сравнению с традиционным способом нагрева, он имеет преимущества легкости, удобства, чистоты, высокой эффективности, безопасности и интеллекта.
Типичная система для электромагнитного нагревателя состоит из: индукционный источник тепла, индукционная нагревательная катушка и источник охлаждения (с воздушным охлаждением или водяным охлаждением, используется для охлаждения катушек и компонентов питания)
Индукционный нагреватель, а именно для электромагнитного нагревателя контроллер, Преобразует 220 В пер. тока, 50/60 Гц переменного тока в постоянный ток, а затем преобразует постоянного тока высокой частоты тока высокого напряжения с частотой 10-40 кГц, или 380 V 50/60 hz трехфазного переменного тока в постоянный ток, и теперь преобразует постоянного тока высокой частоты тока высокого напряжения с частотой может занять от 10 до 30 кГц.
Высокочастотный и высоковольтный ток от индукционной нагревательной мощности, проходящей через индукционная нагревательная катушка, генерирует переменное магнитное поле с высокой скоростью изменения. Когда металлический контейнер помещается на него, поверхность контейнера оснащена режущей магнитной поверхностью Линии силы, которая генерирует eddy ток на поверхности контейнера, чтобы нагревать контейнер.
Принцип для электромагнитного нагревателя:
Большинство металлов чувствительны к высокочастотным магнитным полям и нагреваются самостоятельно. Вызывает схему генерировать высокочастотное магнитное поле, в результате чего металлический стержень в катушке нагревается.
Электрическая энергия может быть преобразована в металлическую тепловую энергию с помощью вышеуказанного процесса. Во время всего процесса, металлический стержень не имеет физический контакт с катушкой, и преобразование энергии завершено магнитной вихревой и металлической индукцией.
Преимущества индукционного нагрева включают:
(1) Энергосбережение и уменьшение выбросов (30-85%)
(2), высокая тепловая эффективность ·
(3) уменьшить температуру работы
(4). Быстро нагревается
(5) длительный срок службы
(6), простое и удобное обслуживание
'
