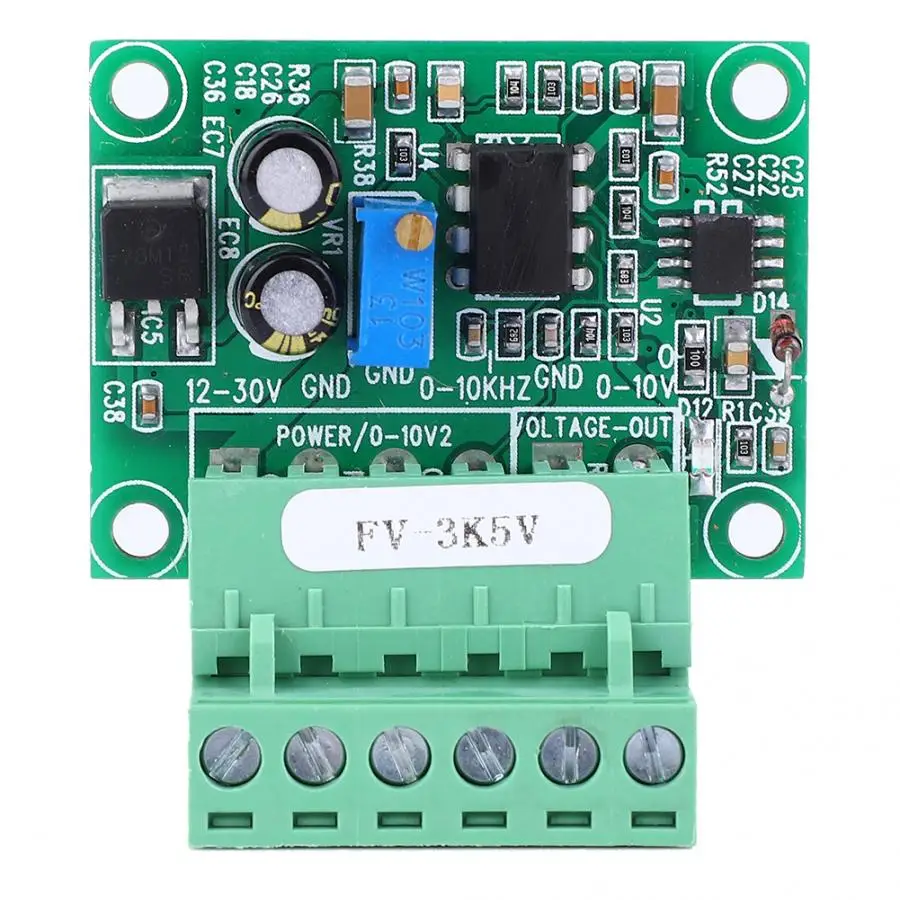

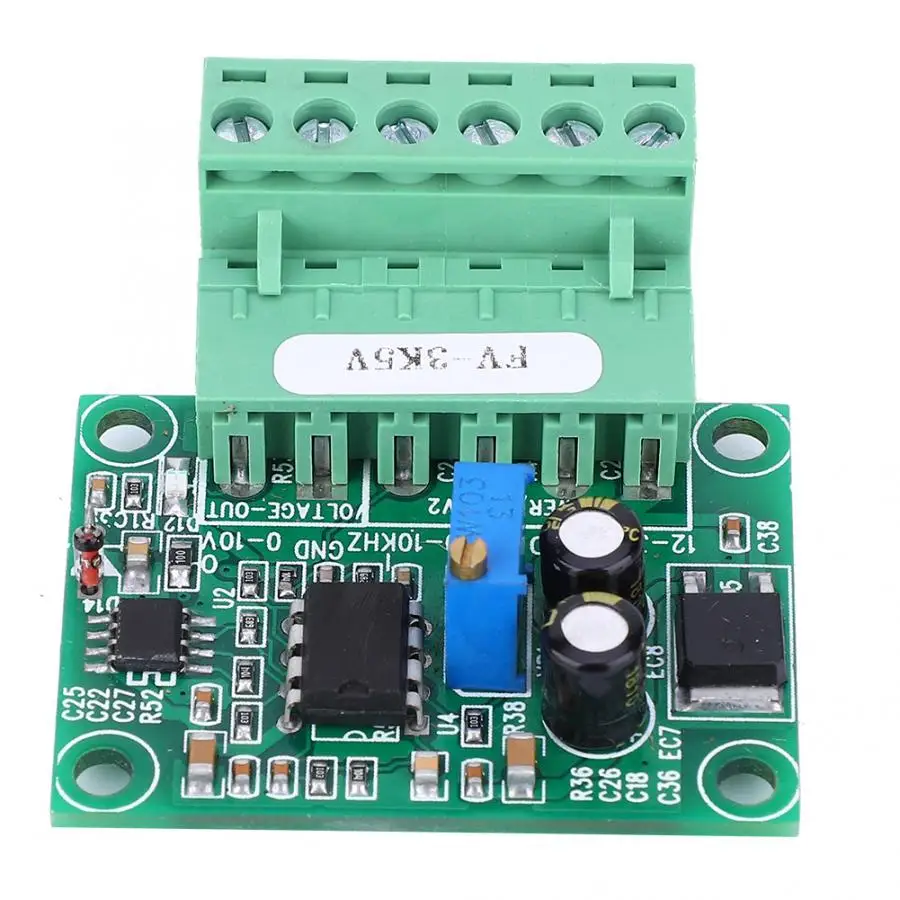

3 кГц 5 в преобразователь частоты к напряжению сигнала модуль 0-5 в цифро-аналоговый модуль инвертора

Описание

FV-3KHz5V преобразователь частоты и напряжения 0-5 в цифровой аналоговый модуль инвертора

Особенности:

1. Преобразуйте частотный импульсный сигнал 0-3 кгц в аналоговый сигнал напряжения 0-5 в.

2. Может использоваться для преобразования интерфейса между плк и частотой, или карты управления движением и интерфейс конвертера, соответствующие вопросам управления.

3. Уровень входного импульса составляет 5 в, 12 в, 24 в, может быть непосредственно на входе, без резистора. Однако частота входного сигнала должна сохраняться более 0,5 секунд.

4. Выходной ток 5 ма.

5. Модуль преобразования частоты и напряжения, время отклика около 0,3-0,5 секунд.

Параметры:

Состояние на 100% абсолютно новый

Тип изделия: модуль преобразования частоты в напряжение

Модель: FV-3KHz5V

Функция: входная частота 0-3 кгц преобразуется в 0-5 в

Выход ток: 5MA

Время отклика: 0,3-0,5 секунд

Размеры: прибл. 4,5x4,7x1,7 см/1,8x1,9 x 0.7in

Посылка список:

Модуль преобразования частоты в напряжение-1 шт.

Меры предосторожности по использованию:

1. Многоповоротный потенциометр на плате используется для калибровки соответствующей связи между частотой и напряжением.

2. Диапазон входного напряжения питания 12-30 в постоянного тока. Рекомендуется, чтобы напряжение питания было 15-24VDC. При использовании уровня 12 в источник питания не может питаться от 12 в постоянного тока. Требуется по крайней мере 15VDC источник питания. Если вам нужно использовать блок питания 12 в, вы также можете заказать 12 в постоянного тока. Преобразователь питания. На 24 уровне источник питания должен питаться от 24 в постоянного тока

3. Вход сигнала изолирован диафрагмой. Гарантированная защита от помех.

4. Для использования с плк, поддерживает тип npn. Должен быть заземляющий провод.

5. Если вам нужно использовать кодировщик, кодировщик должен поворачиваться на постоянной скорости более 0,5 секунд.

6. Модуль преобразования частоты и напряжения, время отклика около 0,3-0,5 секунд.

7. Если входной сигнал является турбинным потоком и т. д., из-за соответствия сигнала, 817 диафрагма и резистор должны быть добавлены для соответствия расходомера к нормальной функции.

8. При использовании соответствия, если есть отклонение, вы можете настроить синий потенциометр на плате для регулировки. Во время отгрузки мы отрегулировали потенциометр F/V до определенного соответствия. Обычно не рекомендуется самостоятельно его регулировать.

Идентификации и проводка:

1. 12-30в -- входная мощность положительная

2. GND -- вход питания отрицательный (общий заземляющий провод)

3. GND -- входная частота импульса отрицательная (общий заземляющий провод)

4. 0-10 кгц -- частота импульса на входе положительная

5. GND -- входная частота импульса отрицательная (общий заземляющий провод)

6. 0-10в -- аналоговый выход уровня 0-10 в

Соответствие и линейные отношения:

60 гц преобразуется в 0,1 в

300 гц преобразуется в 0,5 в

1500 гц преобразуется в 2,5 в

3 кгц преобразуется в 5 в
