Описание

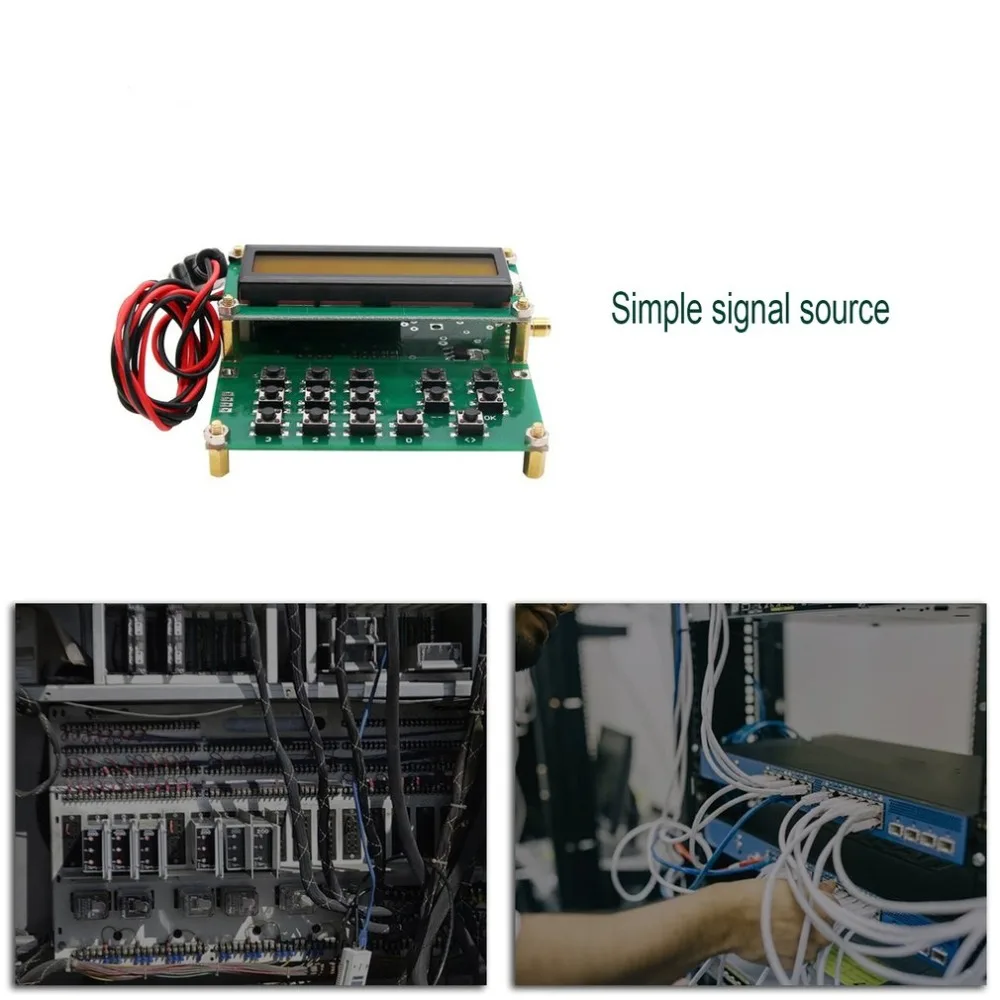

35 МГц-4000 МГц RF генератор сигналов источник сигнала ADF4351 VFO HXY D6 V1.02 метр развертки счетчик модуль

Особенности:

1. Простой источник радиочастотного сигнала Генератор сигналов
2. Основные компоненты: avr mega8 микроконтроллер, экономичный одночиповый, является низкопрофильной версией широко используемой m16. В периферийном АЦП есть регулируемый источник 2,56 в,

Который не доступен в других микроконтроллерах среднего диапазона.
3. Adf4351: традиционная VCO + PLL + 6 серия высокоскоростная бистабильная схема. Выход получен частотным делением,

И выход-это квадратная волна. Амплитуда основной волны не сильно меняется.
4. Этот продукт использует одночиповый микрокомпьютер в качестве ядра, что значительно упрощает дизайн, сокращает время разработки и экономит стоимость.
5. Он обеспечивает источник сигнала для канала переменного тока тестируемого устройства и проводит анализ частотно-амплитудных характеристик канала переменного тока. Пожалуйста, обратите внимание на сопротивление измерительного устройства.

Описание:
Изготовлено из высококачественного материала.
Он прост в использовании, в установке и в эксплуатации.

Технические характеристики:
Напряжение питания: 4,5-5,5 В постоянного тока
Ток в режиме ожидания: <25 мА
Ток излучения: <150 мА
Выходное сопротивление: 50 Ом
Диапазон выходной частоты: 35-4000 МГц
Выходной шаг: 1 кГц-8 кГц
Выходная мощность:-1 дБм (Вт) @ 150 МГц (тестовая мощность абсолютное значение) около 1 мВт

Посылка включает в себя:
1 x Простой радиочастотный генератор

Примечания:
Замеры сделаны вручную, поэтому возможны отклонения в 0-2 мм. Спасибо за понимание.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия.
