3D печатная материнская плата ARM32 бит MKS SGen-L+ 5 x TMC2100 драйвер совместим с Uart/SPI

3D печатная материнская плата ARM32 бит MKS SGen-L + 5 x TMC2100 драйвер совместим с Uart/SPI

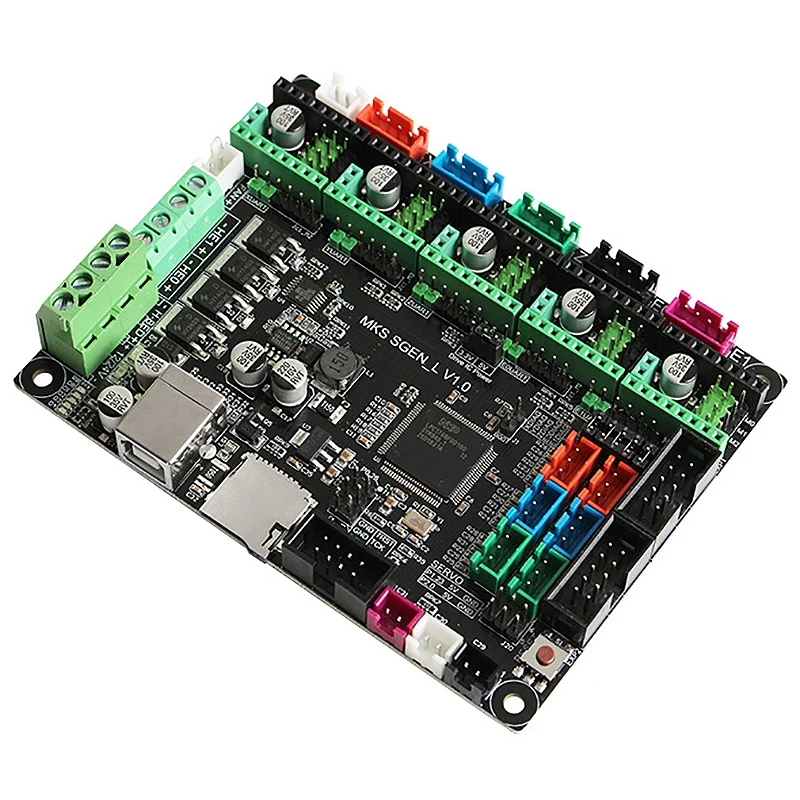

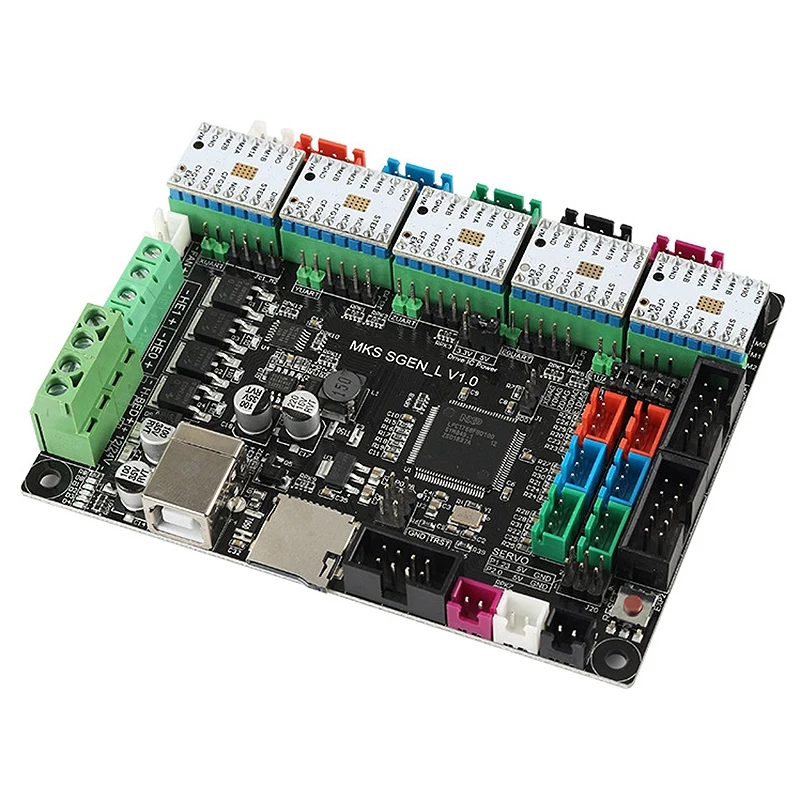

МКС сгэн L V1.0 Описание: МКС-сгэн L является очень мощным инструментом для 3D принтер ARM материнская плата, используя 32-разрядный Cortex-M3 LPC1768 процессор, с тактовой частотой до 100 МГц, и мощность обработки очень стабильна. Совместимость с прошивкой Smoothieware и Marlin 2,0 для различных потребностей. Он мощный и может использоваться с различными драйверами. Он может поддерживать внешний и встроенный режим, а встроенный драйвер совместим с различными режимами специальных драйверов (uart, spi и т. д.)
Он совместим с различными ЖК-экранами и прессовыми экранами серии MKS. Это универсальная и экономичная материнская плата. 1. Используя 32-разрядный Cortex-M3 LPC 1768 мастер-чип, 100 МГц частота, сильная вычислительная мощность, производительность значительно improved.2. Он имеет как встроенное гнездо привода, так и внешний порт привода, который является более расширяемым и более селективным.
3. совместимость с различными драйверами и особыми режимами (режим uart TMC2208, режим SPI TMC2130 и т. Д.) имеет выделенный порт, а настройки проводки более лаконичны и удобны. 4. Поддержка различных прошивки с открытым исходным кодом, продолжить материнскую плату серии s с прошивкой smoothieware, SGen-L также может поддерживать marlin2.0 версию прошивки. 5. Используются высококачественные печатные платы
Соответствующие контакты каждого интерфейса помечены шелкографией, что облегчает идентификацию и модификацию. 6. Используйте специальный чип питания для поддержки 12-24 В питания. 7. Поддержка lcd 12864, MINI12864 и других панелей управления для контроля дисплея. 8. Может использоваться с MKSTFT полный спектр пресс-экранов.

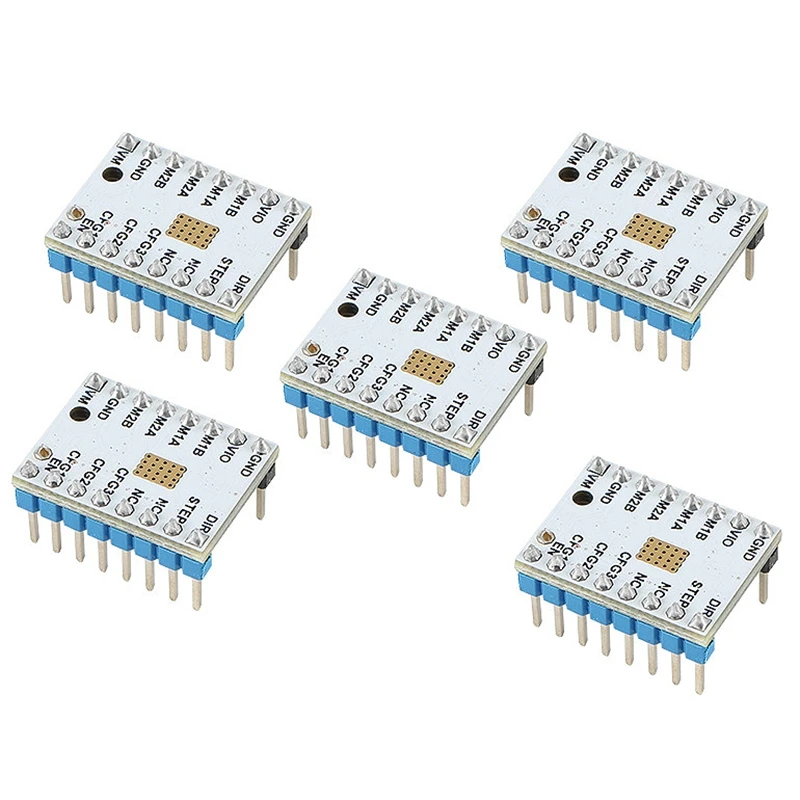

Драйвер шагового двигателя TMC2100: как показано на рисунке: если вам нужно отрегулировать режим модуля 2100, необходимо использовать паяльник для подключения соответствующих штифтов к прилегающим колодкам в соответствии с таблицей. как показано на рисунке: если вам нужно отрегулировать режим 2100 модуля, Вам нужно использовать паяльник, согласно таблице будет указан в соответствующей булавке и может быть подключен прилегающий коврик.
Модель материнской платы: MKS SGEN _ L
Микропроцессор: 32 бит Cortex M3 (LPC 1768/100 МГц) Вход напряжение: 12 V ~ 24 V двигательный драйвер: TMC2130/2208/2100,4988/8825 Температура интерфейс датчика: NTC100K/PT100 дисплей: Поддержка MKS TFT серии экран и ЖК-экран Поддержка формата печати файлов: g-код
Рекомендуемое программное обеспечение Cura/Simplify3d/Pronterface/Repetier-Обновление прошивки хоста: Обновление карты TF
Структура машины поддержки: XYZ/delta/kossel/Ultimaker/corexy
Irms = (Vref * 1.77A)/2,5 V = Vref * 0,71
Vref = (Irms * 2,5 V)/1.77A = Irms * 1,41 = Imax
Vref-напряжение на Vref pin
Irms-RMS (средний квадратный корень) ток на фазу (Irms = Imax/1,41)
Imax-максимальный ток на фазу (Imax = Irms * 1,41)
** Пример: **
Напряжение 1,0 В на Vref задает ток двигателя 0.71A RMS.
Цвет: фото Цвет
Материал: пластик + металл
Размер: 110 мм * 84 мм
Размер монтажного отверстия: 102 мм X 76 мм
Посылка в комплект входит:
1 * MKS SGEN L V1.0
1 * USB кабель для передачи данных
5 * TMC2100 шаговый двигатель привода
5 * теплоотвод
** Примечание: **
На некоторых шаговых двигателях максимальный ток (например, a4988) устанавливается через Vref и на других RMS ток (например. TMC2100). драйверы Trinamic имеют автоматическое отключение при температуре около 150 градусов Цельсия, если чип нагревается
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
