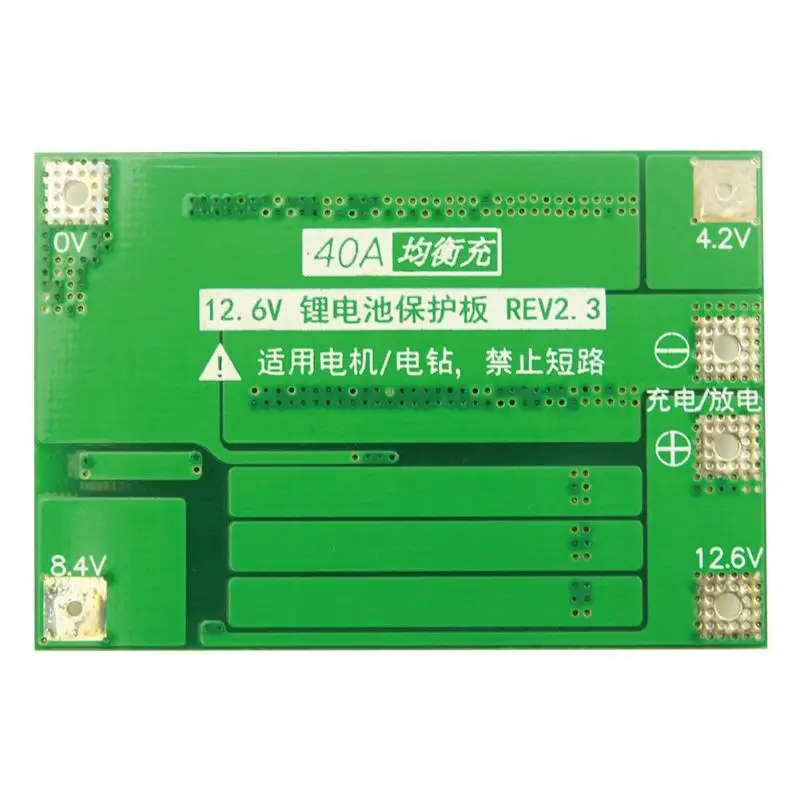

3S 40A 11,1 V 12,6 V литий-ионный модуль зарядного устройства аккумулятора Защитная плата

Описание:
Область применения: для литиевых батарей с номинальным напряжением 3,7 в и полным напряжением 4,2 в, включая 18650,26650 и полимерные литиевые батареи.
Размер продукта: 41*60*3,4 мм/1,61*2,36*0,13 "(усовершенствованная версия)
Вес изделия: 14 г (усовершенствованная версия)
Напряжение зарядки: 12,6 V-13,6 V
Непрерывный разряд тока (верхний предел): 40A (если тепловыделение окружающей среды не хорошо, пожалуйста, уменьшите использование тока нагрузки)
Непрерывный ток зарядки (верхний предел): 20А
Подходит для электрических сверл с пусковым током ниже 80А и мощностью НИЖЕ 170 Вт, сбалансированная зарядка.
Технические характеристики:
Электрические параметры
Наименования минимально типичные максимальные Примечания
Потребляемый ток 12, 18, 24 месяцев и мкА
Напряжение защиты от перезаряда 4,2 4,25 4,3 в
Баланс Пусковое напряжение 4,17 4,2 4,23 в
Баланс тока 95 100 105 мА баланс издание
Сбалансированная Мощность нагрева 1,17 1,29 1,43 Вт
Избыточное напряжение восстановления 4,1 4,15 4,2 в
Напряжение защиты от перегрузки 2,4 2,5 2,6 В
Возврат Напряжение 2,8 3 3,2 V
1С разрядка после защиты от перегрузки 3,2 3,5 3,8 V 2C разряда
Переразрядное восстановительное напряжение 2,9 3,2 3,3 В
Сопротивления 2,5 3 3,5 МОм
Ток защиты от перегрузки по току 70 80 90 A
Защита от перегрузки по току время задержки 100 150 200 MS
Резистивная нагрузка с непрерывным рабочим током 0 40 40 A
Непрерывная выходная мощность 0 504 504 Вт резистивная нагрузка
Температура окружающей среды-40 25 85 ℃
Общие дефекты и методы лечения:
Проверка неисправностей и метод обработки причин
Невозможно измерить напряжение трех батарей с помощью зарядки. Если напряжение одного аккумулятора превышает 4,25 в или около того, защитная плата начнет защиту от перезарядки. Хорошо сочетаются с батареями, и не смешивайте хорошие батареи с плохими.
Невозможно измерить напряжение трех батарей при разрядке. Если напряжение одного аккумулятора превышает 2,7 в или около того, защитная плата начнет защиту от переразрядки.
Сбой заряда/разрядки 0 V, 4,2 V, 8,4 V, 12,6 V перепроводка или замена новой платы
Защита от перезарядки/переразряда отказ
Защита от разрядки проверяет, достаточно ли прочный Аккумулятор для разрядки и превышает ли исходный ток нагрузки ток защиты от перегрузки по току защитной пластины. Замена батарей с более сильной разрядкой или защитными панелями с большим током
Ремонт сварки между одной ногой виртуального сварочного элемента и PCB pad
Короткое замыкание между двумя или более штырьками элемента непрерывной сварки. Reweld компонент
При электростатическом поломке A измеряются столбы G, D и S транзистора MOS. Если прямое и обратное сопротивление каких-либо двух штифтов составляет 0 Ω, то пробой указан. Удалите и замените трубу MOS
Измеряются сопротивление полюсов G и D, полюсов G и S МОП-транзисторы. Если есть сопротивление, указывающее на то, что поломка была совершена, нормальное сопротивление должно быть бесконечным.
Обратите внимание:
1. успешный запуск электрической дрели требует трех 10C-20C батарей питания, или шести 6C-10C батарей питания, 0 V и 12,6 V соединительных линий, использование медных проводов более 3 квадратных миллиметров (никелевые листы не могут быть использованы!).
2. Строго следуйте чертежной проводке, сварочная линия не может касаться каких-либо компонентов на плате, не короткого замыкания.
3. Когда одна батарея превышает 4,2 в первый раз или заряжается, сопротивление 430 будет генерировать тепло и разрядку (разрядка остановится около 4,19 В). Если сопротивление "430" нагревается очень сильно, пожалуйста, проверьте, выполнено ли неправильное соединение.
Примечания:
1. Из-за различных мониторов и светового эффекта фактический цвет изделия может немного отличаться от цвета, показанного на фотографиях. Спасибо!
2. Допускается отклонение в 1-3 см из-за ручного измерения.
Упаковка pureglas
1 X защитная плата литиевой батареи
