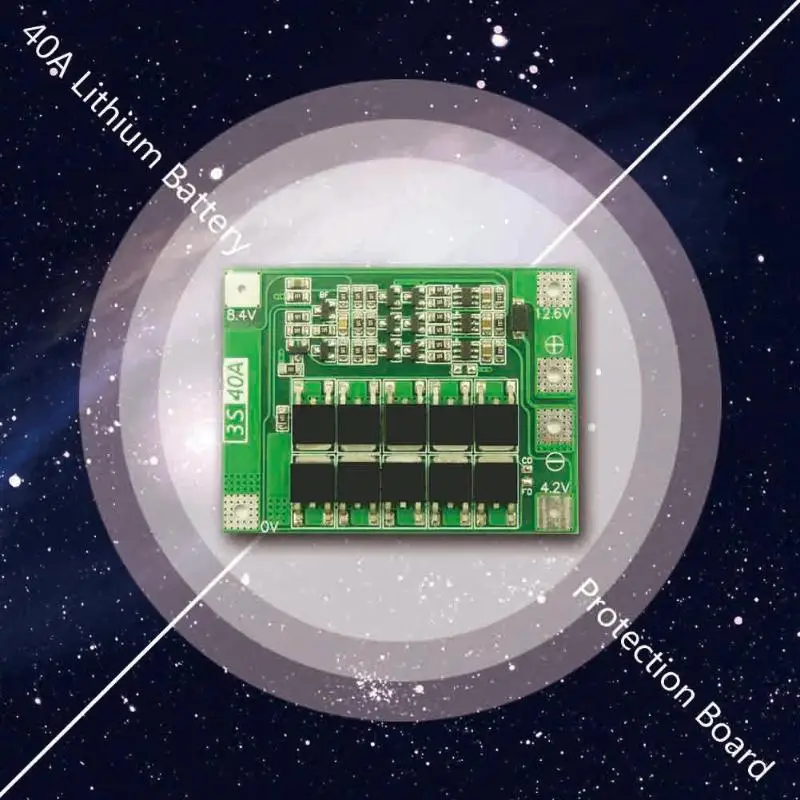

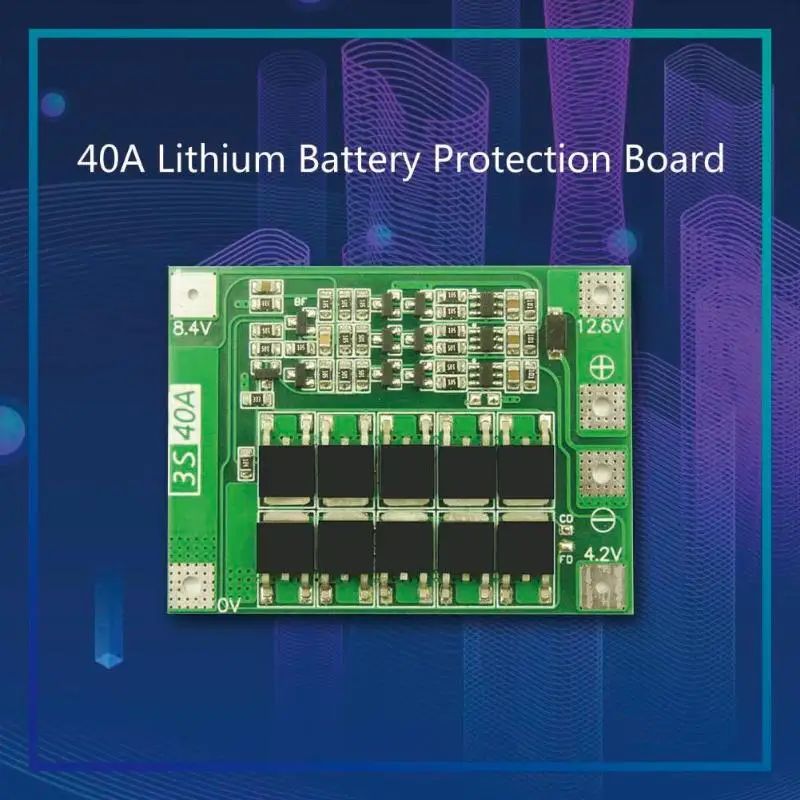

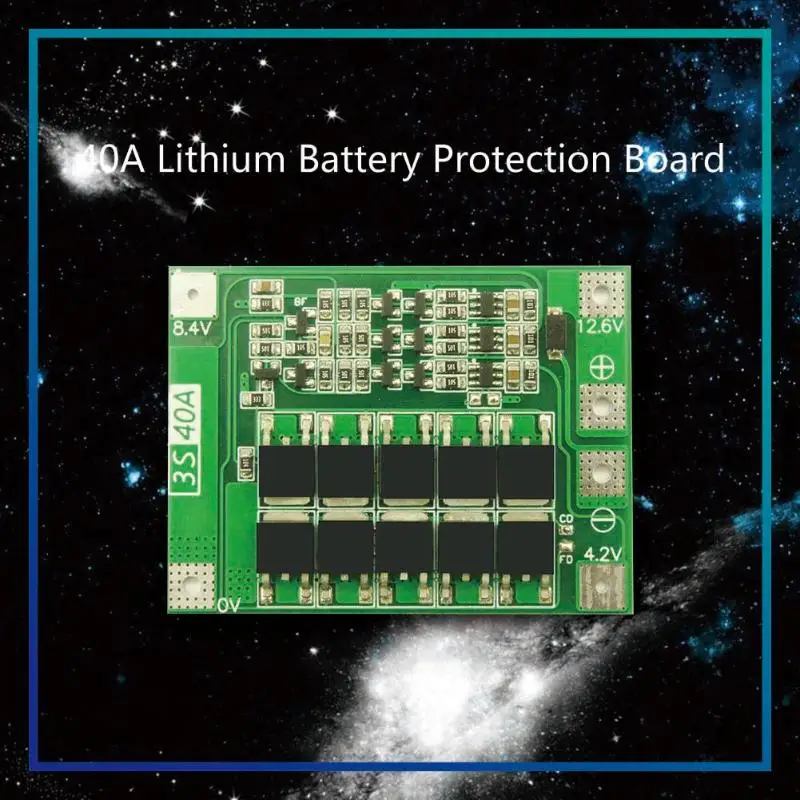

Купить 3S 40A литий-ионный аккумулятор зарядное устройство модуль PCB плата защиты bms

Описание

Описание:
Область применения: для литиевых батарей с номинальным напряжением 3,7 в и полным напряжением 4,2 в, включая 18650,26650 и полимерные литиевые батареи.
Размер продукта: 41*55*3,4 мм/1,61*2,17*0,13 "(улучшенная версия)
Вес изделия: 14 г (улучшенная версия)
Напряжение зарядки: 12,6-13,6 В
Ток непрерывного разряда (верхний предел): 40A (если тепловыделение окружающей среды не хорошо, пожалуйста, уменьшите использование тока нагрузки)
Ток непрерывной зарядки (верхний предел): 20А
Подходит для электрических дрелей с пусковым током ниже 80А и мощностью НИЖЕ 170 Вт.
Технические характеристики:
Электрические параметры
Наименьшая стандартная Максимальная единица Примечания
Потребляемый ток 12, 18, 24 месяцев и мкА
Защита от перезаряда 4,2 4,25 4,3 в
Напряжение восстановления перезаряда 4,1 4,15 4,2 в
Напряжение защиты от переразряда 2,4 2,5 2,6 В
Возврат Напряжение 2,8 3 3,2 V
1C разрядка после переразрядки защита3,2 3,5 3,8 V 2C разрядки
Напряжение восстановления переразряда 2,9 3,2 3,3 В
Сопротивления 2,5 3 3,5 МОм
Защита от перегрузки по току 70 80 90 A
Защита от перегрузки по току время задержки 100 150 200 MS
Резистивная нагрузка с непрерывным рабочим током 0 40 40 А
Непрерывная выходная мощность 0 504 504 Вт резистивная нагрузка
Температура окружающей среды-40 25 85 ℃
Общие неисправности и методы лечения:
Проверка неисправностей и метод обработки причин
Невозможно измерить напряжение трех аккумуляторов при помощи зарядки. Если напряжение одной батареи превышает 4,25 в или около того, плата защиты начнет защиту от перезарядки. Хорошо Сочетайте аккумуляторы и не смешивайте хорошие аккумуляторы с плохими.
Невозможно измерить напряжение трех батарей разрядкой. Если напряжение одной батареи превышает 2,7 в или около того, плата защиты начнет защиту от переразряда.
Сбой заряда/разряда 0 В, 4,2 в, 8,4 в, 12,6 в шахматный перемонтаж проводов или замена новой платы
Защита от перезарядки/переразряда отказ
Защита от разрядки проверяет, достаточно ли Сильный аккумулятор для разрядки и превышает ли пусковой ток нагрузки ток защиты от перегрузки защитной пластины. Замена батарей с более сильной разрядкой или защитные панели с большим током
Ремонт сварки между одной ногой виртуального сварочного элемента и PCB pad
Короткое замыкание между двумя или более контактами компонентного непрерывного сварочного элемента. Reweld компонент
Если электростатический пробой а не электрифицирован, измеряются полюсы G, D и S транзистора MOS. Если прямое и обратное сопротивление любых двух штырей равны 0 Ω, то показан пробой. Снимите и замените трубку MOS
Измерены сопротивления G и D полюсов, G полюсов и S полюсов МОП-транзисторы. Если есть сопротивление, указывающее на то, что пробой был, нормальное сопротивление должно быть бесконечным.
Обратите внимание:
1. для успешного запуска электрической дрели требуется три аккумулятора питания 10C-20C или шесть батарей питания 6C-10C, линии подключения 0 В и 12,6 в, использование медных проводов площадью более 3 квадратных миллиметров (никелевые листы не могут быть использованы!).

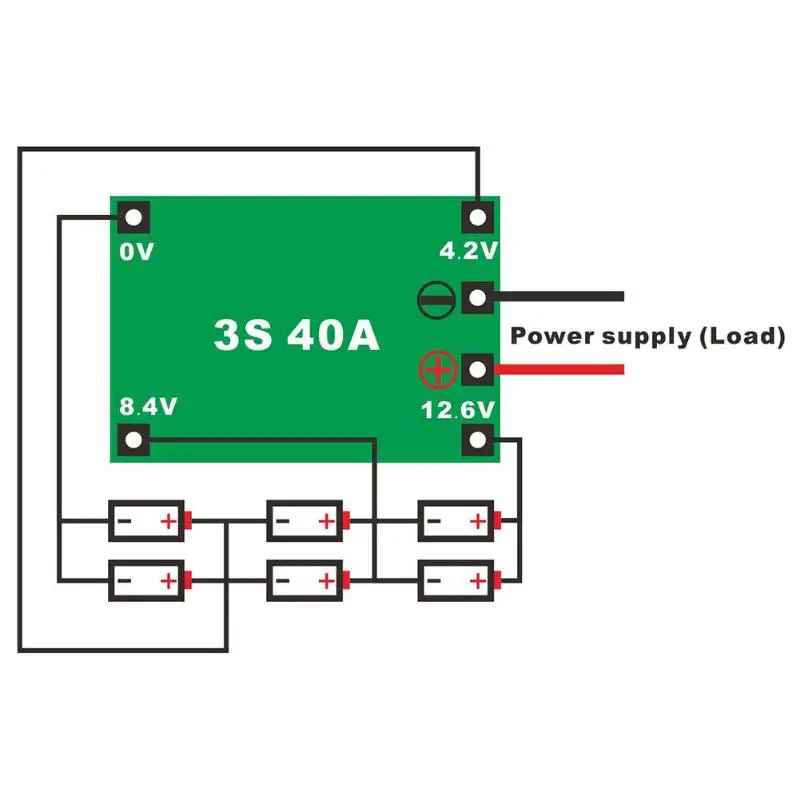

2. Строго следуйте чертежной проводке, сварочная линия не может касаться каких-либо компонентов на плате, не короткого замыкания.
3. Когда один аккумулятор превышает 4,2 в первый раз или заряжается, сопротивление 430 будет генерировать тепло и разрядку (разрядка остановится около 4,19 В). Если сопротивление "430" сильно нагревается, пожалуйста, проверьте, сделано ли неправильное соединение.
Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.
