Описание

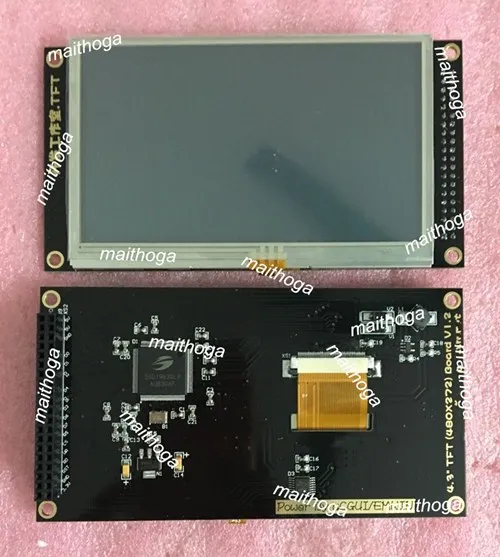

4,3 дюймовый SPI TFT ЖК-экран
4,3 дюймовый ЖК-модуль на основе чипа драйвера дисплея SSD1963 для разработки. Супер сильный анти-помех дизайн, и плата MCU подключена через 40Pin 2,54 шаг двойное основание. Плата с 4,3 дюймовым ЖК-дисплеем с сенсорным экраном. Плата с чипом сенсорного управления.
Сенсорный чип управления является SPI режимом, чип XPT2046N.
Разрешение дисплея: 480X272 пикселей
Цвет: 64 K цвет
Размер модуля: 124 мм * 57 мм, четыре угла с отверстием для позиционирования 3 мм
MCU PIN-код. : 40Pin
Интерфейс: 8080 8 бит/16 бит интерфейс
| Pin.1 ----- 3,3 V |
| Pin.2 ----- 7846-SCK |
| Pin.3 ----- GND |
| Pin.4 ----- 7846-CS |
| Pin.5 ----- LCD-RST |
| Pin.6 ----- 7846-MOSI |
| Pin.7 ----- RD |
| Pin.8 ----- 7846-MISO |
| Pin.9 ----- WR |
| Pin.10 ----- 7846-INT |
| Pin.11 ----- CS |
| Pin.12 ---- |
| Pin.13 ----- RS |
| Pin.14 ----- |
| Pin.15 ----- D7 |
| Pin.16 ----- |
| Pin.17 ----- D6 |
| Pin.18 ----- |
| Pin.19 ----- D3 |
| Pin.20 ----- D13 |
| Pin.21 ----- D5 |
| Pin.22 ----- D12 |
| Pin.23 ----- D4 |
| Pin.24 ----- GND |
| Pin.25 ----- |
| Pin.26 ----- D11 |
| Pin.27 ----- D2 |
| Pin.28 ----- D10 |
| Pin.29 ----- D1 |
| Pin.30 ----- D9 |
| Pin.31 ----- D0 |
| Pin.32 ----- D14 |
| Pin.33 ----- |
| Pin.34 ----- D8 |
| Pin.35 ----- GND |
| Pin.36 ----- GND |
| Pin.37 ----- 5 V |
| Pin.38 ----- |
| Pin.39 ----- 5 V |
| Pin.40 ----- D15 |
Характеристики
- Бренд
- maithoga
- Индивидуальное изготовление
- Да
- Тип
- TFT
- Номер модели
- /
- Place of origin
- Guangzhou, China
- Resolution
- 480*272
