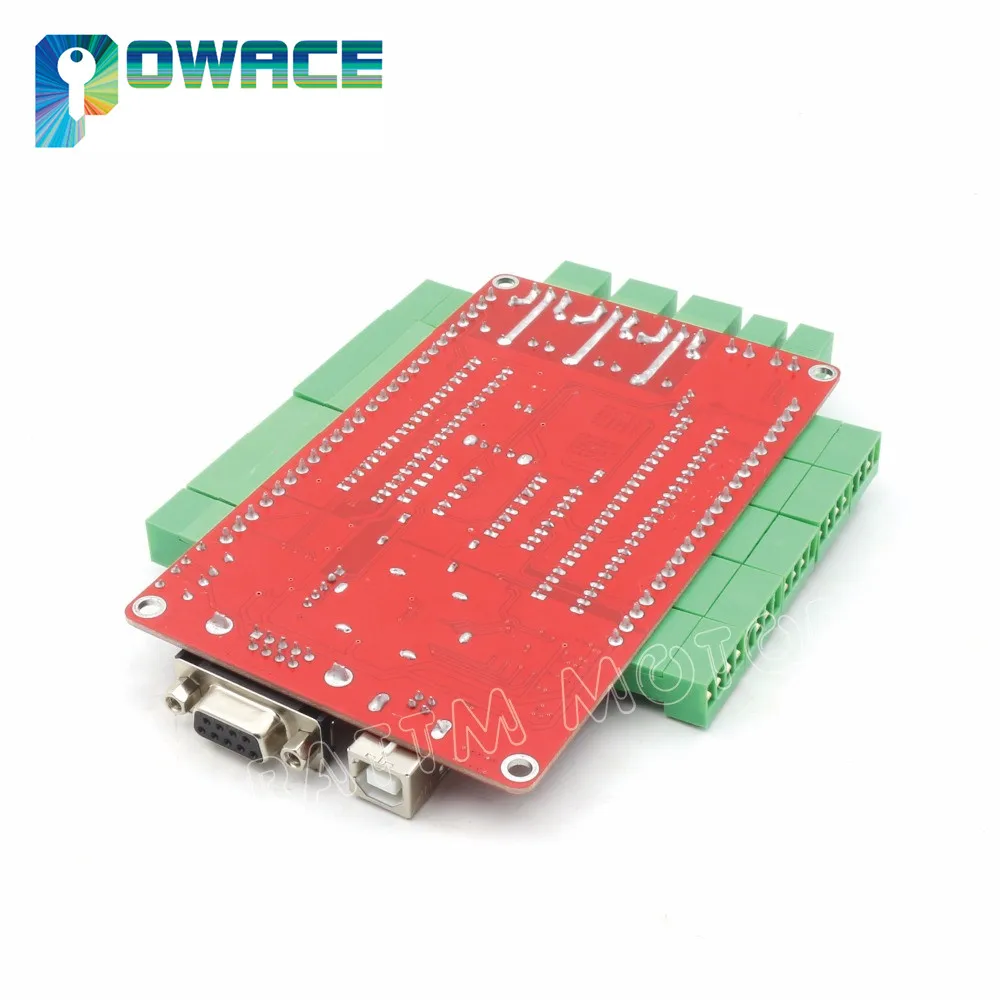

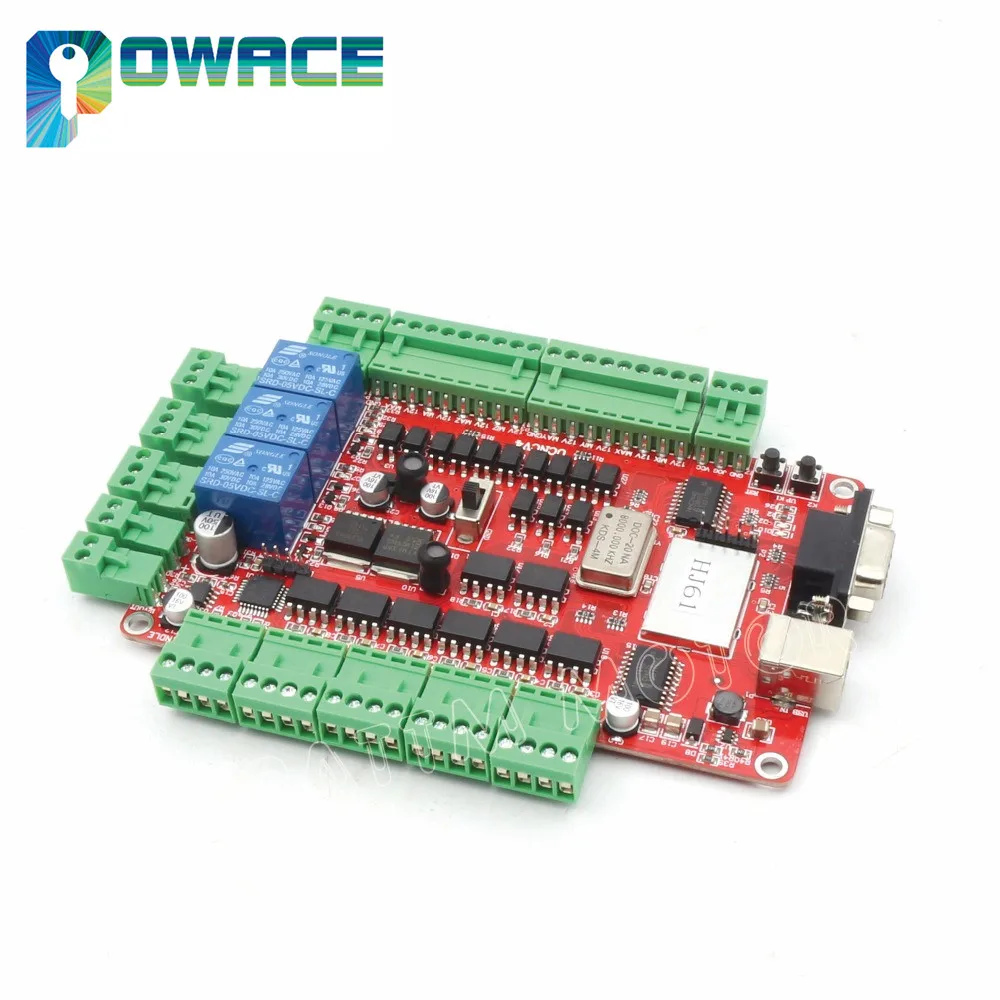

4 оси USBCNC коммутационная плата интерфейсная плата ЧПУ контроллер без ручного контроллера

Описание

1. Краткое описание продукции

USBCNCV4.0 является высокопроизводительным контроллером движения, который основан на ПК программного обеспечения USBCNC управления, система может завершить преобразование из G кода для подключения шагового двигателя? s сигнал управления движением драйвера без необходимости дополнительного оборудования и программного обеспечения. Эта плата управления совместима с большинством шагового драйвера и сервопривода, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

2. Требования к компьютерной системе

Минимальной конфигурации:

1) Процессор: 1 ГГц

2) память: 512 Мб

3) 500 МБ свободного дискового пространства

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) Net FRAMEWORK 3.5SP1

Рекомендуемая конфигурация:

1) Процессор: 2 ГГц dikaryon

2) Память: 2 Гб;

3) 1G свободного места на диске

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) Net FRAMEWORK 3.5SP1

3. Особенности производства

1. После проверки версия V4 использует красную печатную плату, размер печатной платы составляет 135,3*82,5 мм;

2. Передняя часть узкого края размещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, вытянутых непосредственно из панели чехол;

3. задний конец узкого края-это входной и выходной интерфейс питания и 3 релейный выходной интерфейс; реле-это сильный источник помех, реле вдали от дизайна основного чипа управления, это способствует стабильности платы;

4. Одна из двух широких сторон-шаговый двигатель и главный сигнал axiscontrol;

5. Другая сторона двух широких сторон-Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; одна сторона для входа, другая сторона выходного режима подключения проста и удобна;

6. 5 В и 12 В силовой модуль компактная самостоятельность, безопасность, стабильность;

7. Внешнее обеспечение стабильности системы эффективно работает с кристаллом активный и главный чип управления щит;

8.Контурный размер составляет 135,3*82,5 мм, размер отверстия для позиционирования продукта составляет 127*75 мм

9.Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

Этот товар прост в эксплуатации для пользователя DIY hobby, но он управляется через usb-порт, поэтому нужно более осторожно для установки программного обеспечения, пожалуйста, внимательно прочитайте руководство пользователя и следуйте за нами.
