Описание
\
\
\
\
\
\
\
\
①Корпус, проволочный стержень, нужно покупать отдельно, приобретать модуль без проволочной оболочки, оболочка приобретается отдельно, провод не включает пост.
\
\
② Достаточно, чтобы купить модули требует некоторых ручных возможностей, модуль требует пайки провода,Использование электронных модулей требует определенной базы данных, пожалуйста, приобретайте внимательно, если вы не понимаете, в противном случае, если есть повреждения, самолюбие!
\
\
③ Подробный пример протокола все поддерживаются, пожалуйста, не задавайте ХХХ о поддержке соглашения перед покупкой, пожалуйста, проверьте детали еще раз, продавец слишком занят, чтобы ответить вовремя.
\
\
④ Я не знаю, какой протокол быстрой зарядки мой мобильный телефон, сначала перейдите в Baidu, чтобы найти оригинальную информацию о зарядной головке, как правило, будет указано соглашение о зарядке, на рынке слишком много моделей мобильных телефонов, тестирование поодиночке невозможно, перед отправкой проверьте специальные инструменты, убедитесь, что каждый модуль может работать стабильно.
\
\
⑤Этот продукт является электронным модулем, без внешней упаковки, из-за одного порта максимум output12V2Apower24W, 4 Максимальная мощность approach96W, весь открытый режим быстрой зарядки имеет определённую температуру, пожалуйста, не беспокойтесь, модуль имеет функцию защиты температуры 。
\
\
⑥This модуль is4roadДавление Висячие типаМодуль быстрой зарядки, пожалуйста, use12V-30V DCpower, положительные и отрицательные полюсы не могут быть изменены.
\
\
\
\

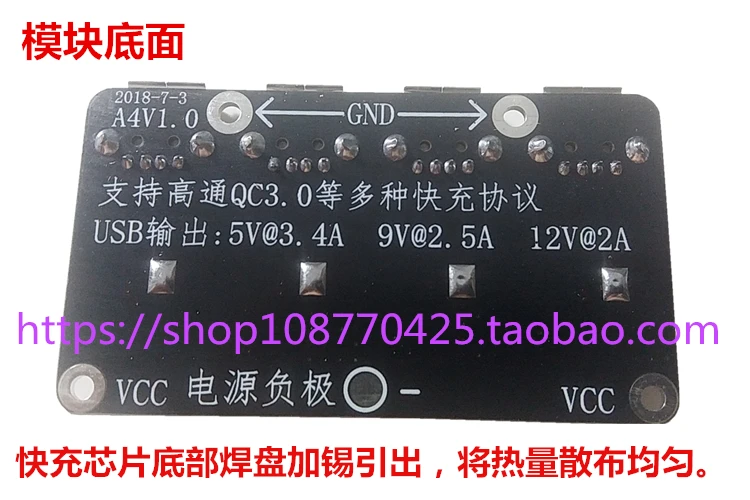

Четырехполосный протокол быстрой зарядки wayQC 3,0, может поддерживать быструю зарядку одновременно, может выводить 5 в 9 в 12 В (требуется поддержка мобильного протокола) напряжение, адаптация выходного тока, потребляемая мощность одного канала 24 Вт, 4 Максимальная потребляемая мощность блока питания 96 Вт, PCBUse FR-4 толщина пластины 1,6 мм, оптимизированная компоновка и маршрутизация, удары по дизайну, охлаждение заднего окна, низкая рабочая температура при полной нагрузке, режим ожидания 0,013a, модуль имеет функцию компенсации выходного напряжения 。
\
\
Одна. Модуль характеристики
\
1. Встроенный синхронный переключатель понижающий преобразователь чип
\
2. Диапазон входного напряжения: 4,5 в reach32V (входное напряжение должно быть выше, чем выходное напряжение, потому что это модуль падения давления)
\
3. Диапазон выходного напряжения: 3 в достигает 12 В, автоматическая регулировка в соответствии с условиями быстрой зарядки
\
4. Выходная мощность: максимальная 24 Вт (4V@3.6A, 5V@3.4A, 9V@2.5A, 12 v @ 2A и т. д.)
\
5. Выходное напряжение проводной компенсации
\
6. Выход hasCV/CC характеристика (выходной ток меньше, чем установленное значение, выход cvpature; выходной ток больше, чем установленное значение, выход CC шаблон)
\
7. Максимальная Эффективность преобразования 97%
\
8. Функция плавного запуска
\
9. Частота переключения: 220 кГц
\
Два. Быстрая зарядка на выходе
\
1. Поддержка BC1.2, Apple, samsung, соглашение
\
2. Поддержка QualcommQC2.0 и QC3.0
\
3 、 SupportMTK PE1.1/PE2.0
\
4. Поддержка быстрой зарядки huawei protocolFCP SCP
\
5. Поддержка быстрой зарядки samsung Protocol AFC
\
6. Поддержка Spreadtrum быстрой зарядки agreementSFCP
\
Три. Множественная защита, высокая надежность
\
1. Выходная защита от перегрузки по току, Входное перенапряжение, Входное понижение напряжения, защита от короткого замыкания
\
2. Защита от перегрева всей машины
\
3. ESD 4КВ, постоянный ток Выдерживает напряжение 48В
\
Четыре. Область применения
\
Автомобильное зарядное устройство, быстрый зарядный адаптер, интеллектуальное размещение, солнечное зарядное устройство, подождите
\

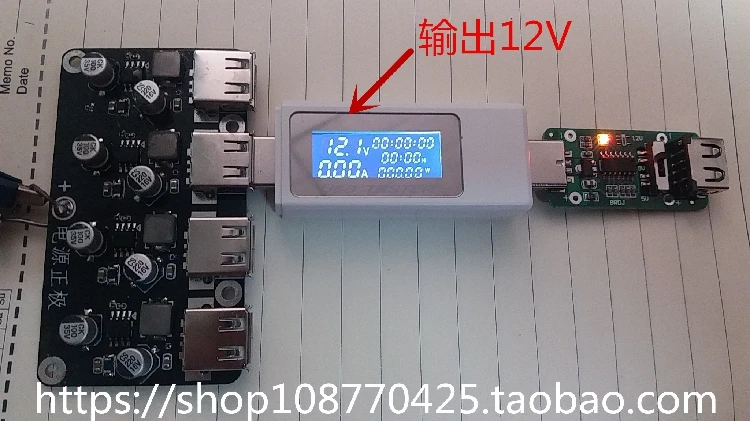

Четыре wayusbоба поддерживают протокол быстрой зарядки, может output5V 9 V 12 V напряжение 。
\
\
USB выходное напряжение зависит от вашего устройства, выходное напряжение разного оборудования отличается, routeusboutput voltage5V, followQCThe протокол может выводить разное напряжение быстрой зарядки,Как правило, быстрое напряжение зарядки мобильного телефона is9V 12 V, Есть также Индивидуальное оборудование support5V высокая сила тока быстрая зарядка, низкий ток зарядки оборудования не поддерживает быструю зарядку.
\
\
Протокол испытаний:ЗеленыйПоказывает поддержку СоглашенияКрасныйОзначает, что протокол не поддерживается.
\
\
\
\
\
\
\
\
\
\
\
\
\
\

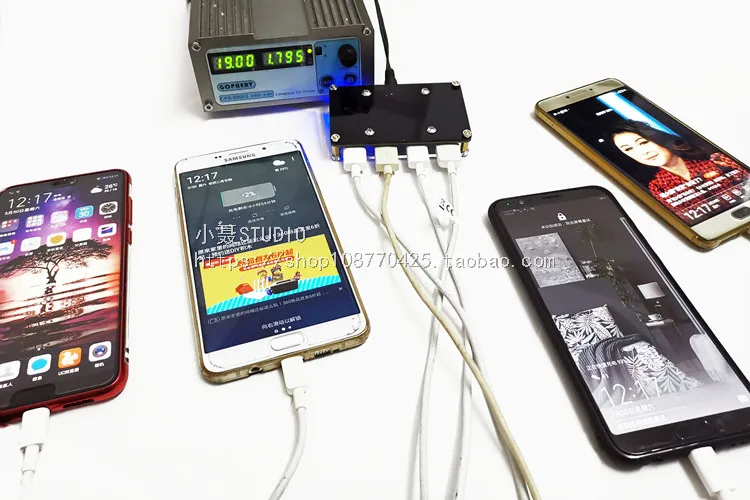

Покупатель использует idle12V DCSwitching Mode источник питания DIY 4 roadUSBFast зарядное устройство, HUAWEImate9 измеряется
\
\
\
\
\
\
\

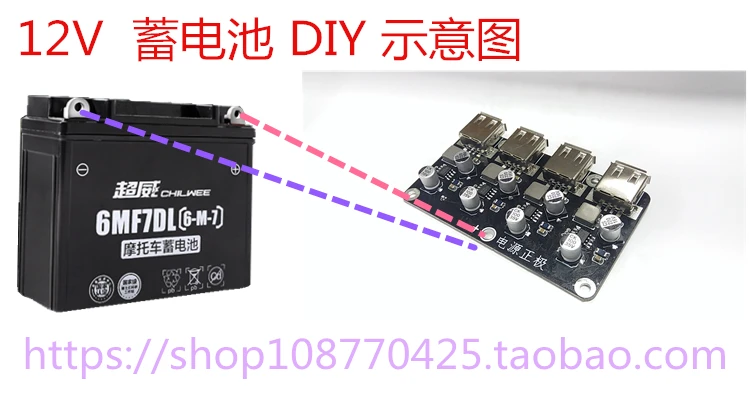

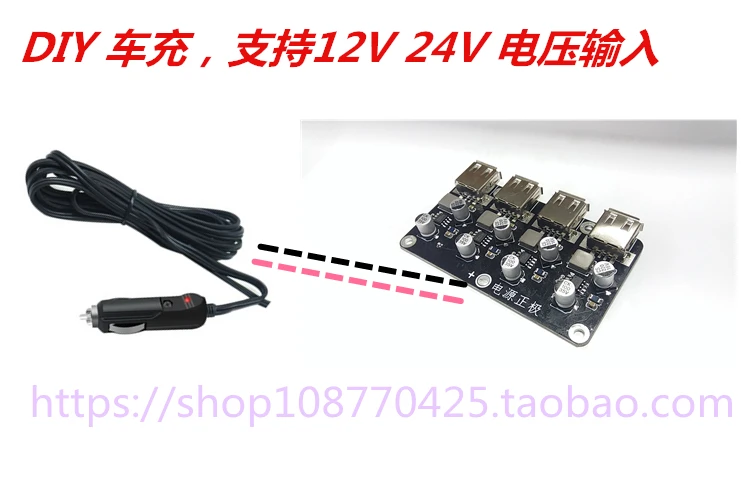

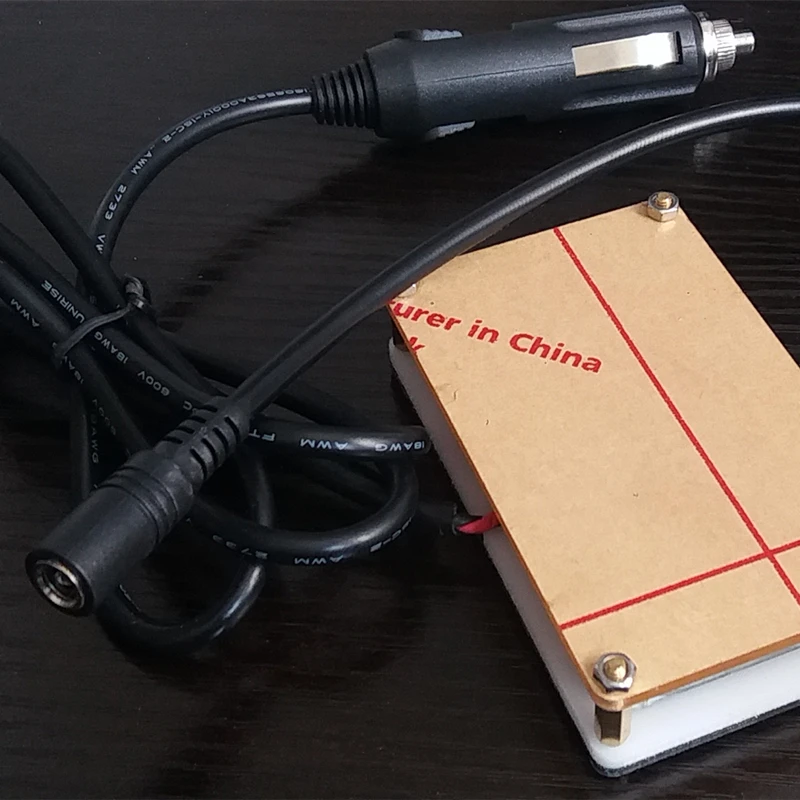

Этот модуль поддерживает несколько источников питания: адаптер для ноутбука, промышленный блок питания, аккумулятор, литиевый аккумулятор, блок питания автомобильный прикуриватель, и так далее. источник питания постоянного тока, обратите внимание на напряжение и мощность при выборе источника питания,Этот модуль prohibitsAC(Связь) ввод.
\
\
\
\
\
\
\
\
\
\
\
Специальный description①:Если ваш телефон не поддерживает быструю зарядку, default5VCharge, пожалуйста, Не задавайте вопрос, почему нет быстрой зарядки.
\
\
Специальный description②:Разные модели мобильных телефонов, протокол зарядки отличается, разный срок, позвольте мне сказать другой способ: телефон будет заряжен в соответствии с состоянием заряда, температурой зарядки мобильного телефона, напряжением аккумулятора, для изменения тока зарядки И напряжение, чтобы изменить мощность зарядки, так что очень вероятно, что мощность, которую вы измеряете, является только выходной мощностью определенного периода времени, модуль дает максимальную выходную мощность 。
\
\
Специальный description③:Попробуйте использовать оригинальный зарядный кабель для зарядки мобильного телефона, плохой кабель передачи данных повлияет на эффективность зарядки, обязательно используйте четыре линии зарядки USB (мобильный телефон needsUSB следуют за зарядным модулем связи).
\
\
Специальный description④:Как правило, у мобильных телефонов есть время предварительной зарядки низкого давления, быстрая зарядка не используется в этот период, пожалуйста, терпеливо подождите, телефон войдет в режим быстрой зарядки, и применит достаточно напряжения к модулю, электрический ток 。
\
\
\
\
Специальный description⑤:Пожалуйста, подтвердите соглашение, поддерживаемое вашим телефоном перед покупкой, не в соответствии с default5VCharge, модуль магазина полностью поддерживает быструю зарядку, eachUSBThe порт протестирован тестером быстрой зарядки, когда он поставляется с завода, есть различные типы мобильных телефонов на рынке, независимо от того, какая модель это, мобильные телефоны могут быть сделаны по всему миру Мало производителей, основных производителей :( high pass, Exhibition, HUAWEI, samsung, MTK), легко определить, поддерживает ли мобильный телефон быструю зарядку, обязательно поймите модуль перед покупкой, не задавайте вопрос, почему мой телефон не поддерживает быструю зарядку после покупки, не все оборудование оснащено быстрой зарядкой, это просто, это легко понять с небольшим количеством электронных технологий, модуль выходного напряжения, электрический ток, он не контролируется По модулям, данные о токе и напряжении, предоставленные модулем, являются максимальным значением, сколько тока и напряжения устройство должно поглощать, зависит от устройства, это протокол связи USB3.0 (Соглашение о быстрой зарядке), ставится на простом языке, это сотовый телефон, который контролирует потребление питания модуля, некоторые телефоны защищены, напряжение звукоснимателя будет изменено в соответствии с вашим статусом использования, например: TypicalA9100 samsung's mobile Телефон, если оборудование используется, и некоторые приложения потребляют много электричества, система будет passusbсвяжитесь с модулем, без быстрой зарядки, и output5V обычной зарядки, когда вы не играете на мобильном телефоне или в статическом режиме, мобильный телефон возвращается в режим быстрой зарядки и выводит быструю зарядку под высоким давлением. кроме того: Этот модуль не поддерживает низковольтную зарядку, OPPO One plus, каждый сотовый телефон isVOOCAgreement, низкое напряжение и высокий ток зарядки, это Быстрая зарядкаМодуль является временно closedVOOC соглашение 。
\
\
Пожалуйста, будьте внимательны перед покупкой! Избегайте ненужных проблем с обеих сторон.
\
\
\
\
1. Подготовьте три дефлектора, следующая таблица:
\
\
\
\

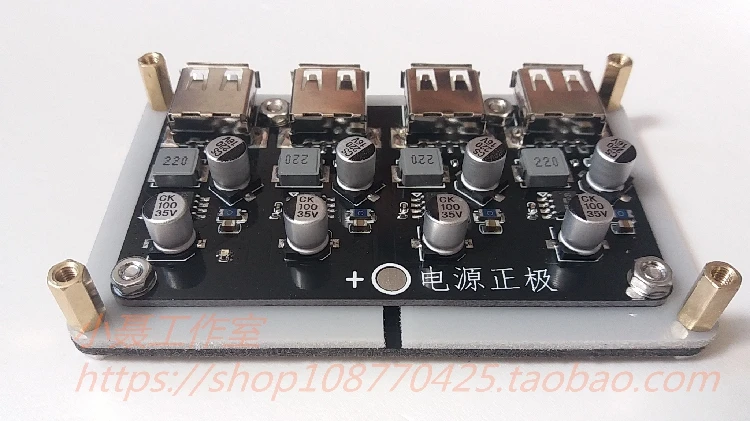

2. Разложите модуль плоско на средней рамке дефлектора на следующей диаграмме:
\
\
\
\
3. Поставьте черный дефлектор на нижнюю следующую диаграмму:
\
\
\
\
4. useM3 * 8 прикрутите модуль к опорной пластине на следующей диаграмме:
\
\
\
\
5. Четыре угла дефлекторной Пластины закреплены с медными столбами следующей диаграммы:
\
\
\
\
6. Установка акриловой пластины следующая таблица:
\
\

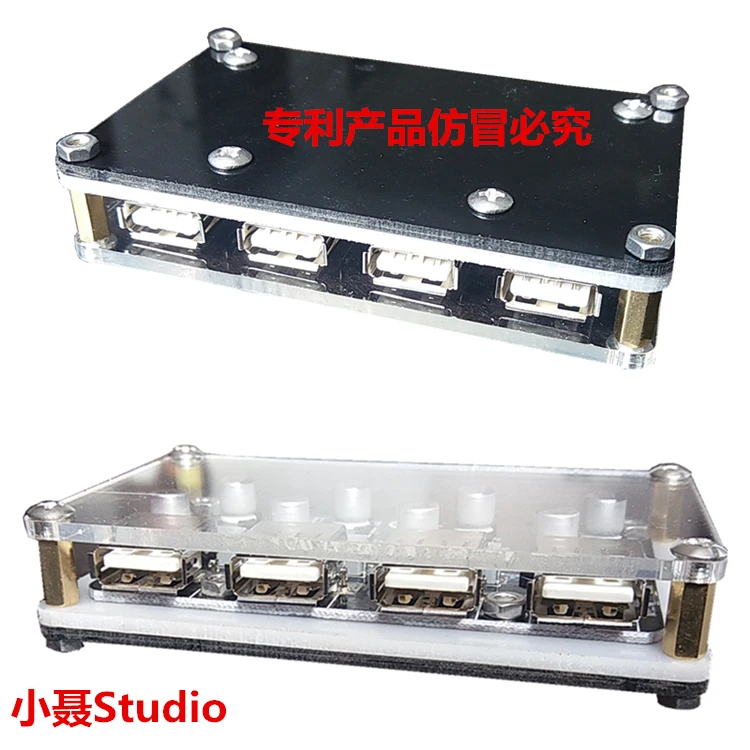

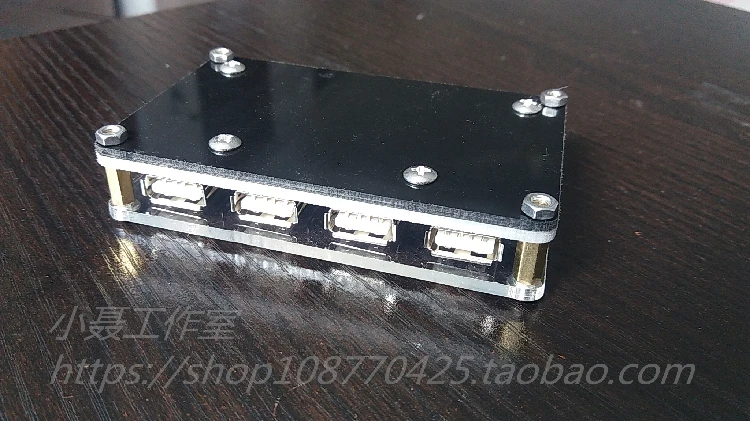

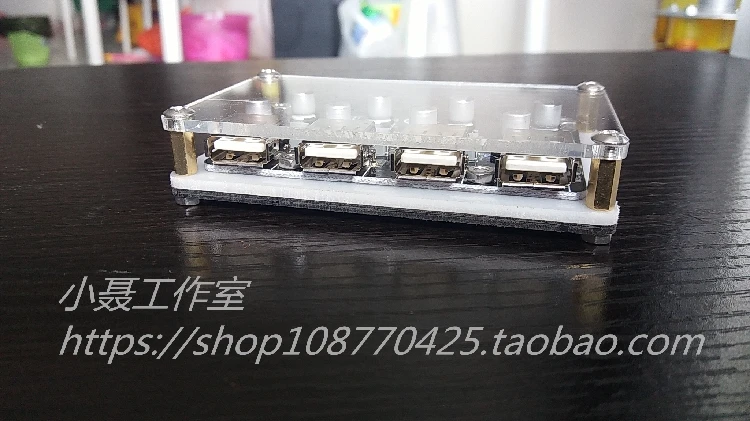

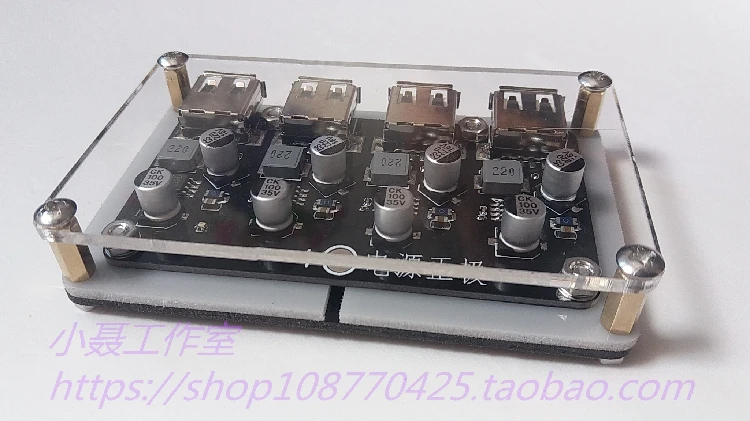

Собранная готовая продукция выглядит следующим образом:
\
\
\
\
\
