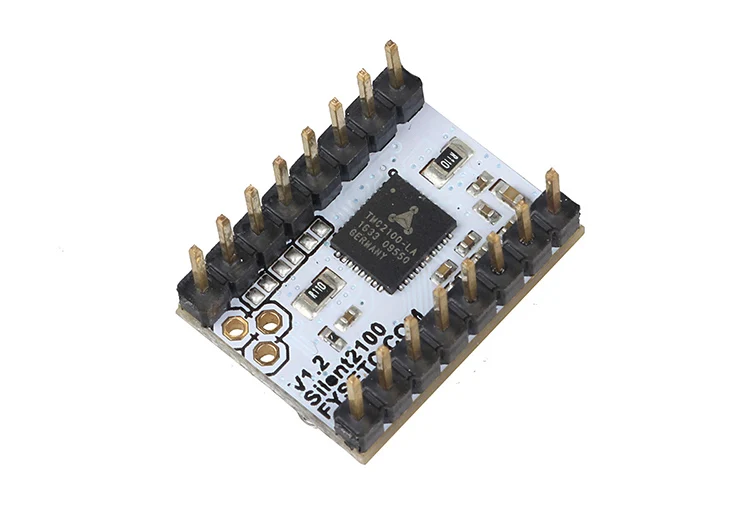

4 шт./лот MKS TMC2100 Драйвер шагового двигателя 256 Отдел Ультра тихий модуль 3D части принтера

Описание

Описание продукта: значение шага чипа рассчитывается в соответствии с 16 разделением, и чип делится на 256 сегментов, используя алгоритм разницы, чтобы продлить 16 делений

Вес изделия: 4 г

Счета-фактуры, напылением Упаковочный лист:TMC2100 приводной модуль * 4, выделенный теплоотвод * 4

Преимущества товара:Тихий, очень тихий, очень тихий!

TMC2100ЧерныйКачество процесса обновления, менеджер магазина рекомендуется!

Дефектов продукта:

1: наследование Пособия по немецкому языку продукты в соответствии особенности, высокого качества; тонкая работа; использование Imported german чип, высокое качество серии голосовых вызовов для отключения клиентов является хорошим выбором.

2: рабочая температура выше, без корпуса вентилятора, в 0.5A или около того, Рабочая температура 70 градусов, 1A рабочая температура превышает150 градусов, может быть потерян шаг, и настоятельно просим хорошее тепловыделение, лучший рабочий ток в 0.5A, эффект лучше.

Алгоритм и регулирование TMC 2100 модуль привода тока

1 алгоритм тока привода: I = vref * 1,9/2,5, Verf по умолчанию, около 0,65 в,Так что по умолчанию ток составляет 0.5A, а максимальный ток-1A.

2 и Verf измеряют напряжение на Gnd и середине потенциометра.

3. При измерении напряжения убедитесь, что двигатель не подключен, в противном случае его легко сжигать.

4. измерительное напряжение должно быть подключено к источнику питания, не просто подключите источник питания USB.

Пожалуйста, обратите особое внимание на направление, не вставляйте!

Использование модуля привода TMC 2100

1, на Ramps1.4 или MKS Gen или счастливый сенсорный экран материнская плата для использования, пожалуйста, снимите гнездом под 3 перемычки;

2, обратите внимание на направление;

3. Радиатор крепится непосредственно на печатную плату;

4, направление мотора и A4988 и DRV8825 с точностью до наоборот, в том случае, если вы хотите изменить непосредственно 4988, пожалуйста, настройтеПрошивка или Настройка линейки мотора, например, использование счастливой материнской платы, пожалуйста, направьте направление мотора на сенсорный экран.

Материнская плата Happy использует модуль драйвера TMC2100 для объяснения:

На материнской плате happy touch screen, пожалуйста, удалите 3 перемычки под розеткой, модуль не имеет настроек разделения, шаг вЗначение рассчитывается в соответствии с 16 разделением, и 16 делений продлевается до 256 деления в чипе, используя алгоритм разницы.

-|-
