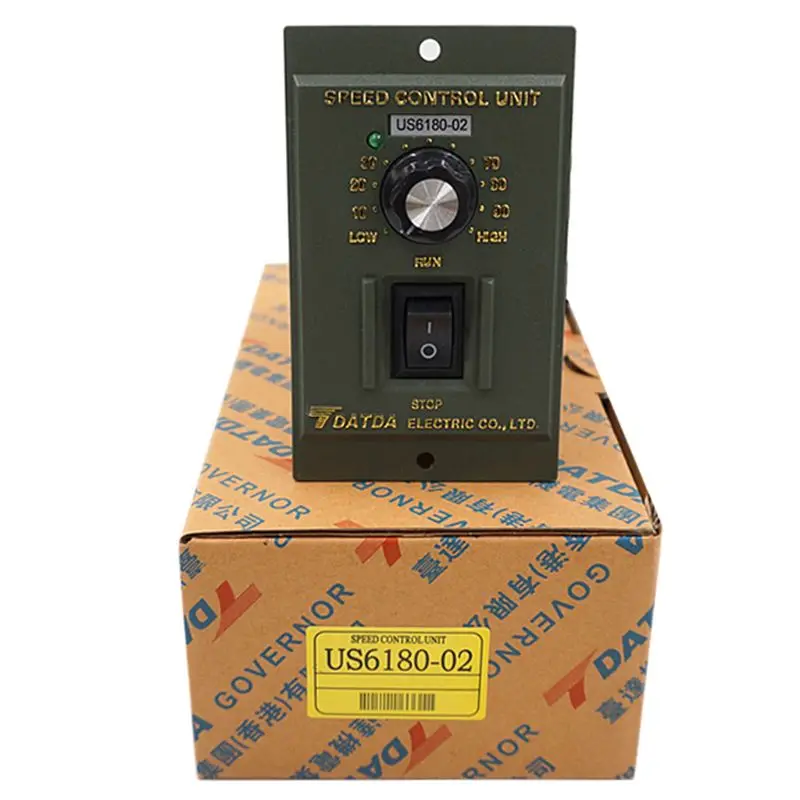

400 Вт AC 220 В регулятор скорости двигателя Pinpoint регулятор вперед и назад

Описание

400 Вт AC 220 В регулятор скорости двигателя Pinpoint регулятор вперед и назад

Описание продукта:

Регулятор имеет 6 проводов, черный провод является основной линией двигателя, красный и белый являются вспомогательными линиями емкости, а два синих-линиями скорости отзывы. Зеленая линия-заземляющий провод.

Широко используется в упаковке, печати, пищевых продуктах, электронике, инструментах, медицинском оборудовании, швейной промышленности производственной линии в качестве скоростного приводного устройства.

Технические характеристики:

Рабочее Электропитание: AC220V В переменного тока, 50/60 Гц, колебания напряжения диапазон положительных и отрицательных 10% Ue;

Мощность: 400 Вт

Условия использования:-10 ~ + 50 °

Относительная влажность: 90%.

Скорость диапазон: 90-1400r/мин 50 Гц, 90-1700r/мин 60 Гц

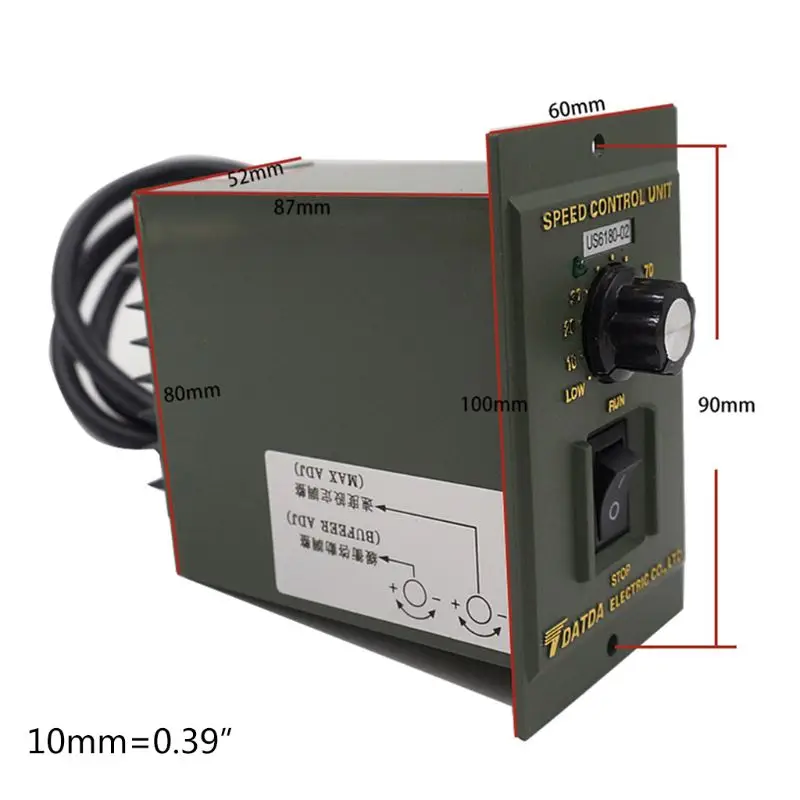

Размер формы: 115*100*60 мм/4,53*3,94*2,36 ", Размер панели: 100*60 мм/3,94*2,36", глубина машины: 87*80*52 мм/3,43*3,15*2,05"

Применение метод:

1. Выключите блок питания, подключите согласно схеме проводки и подтвердите правильное подключение проводки, не модифицируйте произвольно;

2. Зафиксируйте контроллер и установите скорость на самую низкую "0", чтобы избежать мгновенного высокого тока и постоянного повреждения при запуске источника питания.

3. Затем включите блок питания, Отрегулируйте регулятор скорости в нужное положение, выключите блок питания, когда он не нужен;

4. Отрегулируйте потенциометр тонкой настройки (регулировка скорости) на стороне продукта, если соединение между регулятором и двигателем не соответствует требованиям расстояния вращения или скорости.

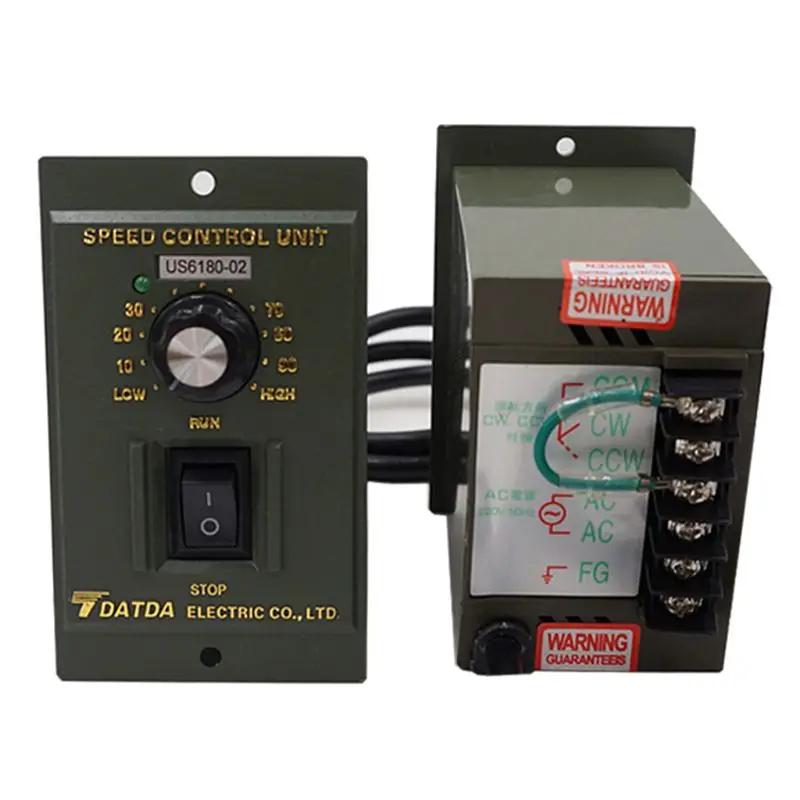

5. Для того, чтобы изменить направление работы двигателя, заменяется только Перемычка CCW и CW на месте подключения на задней части контроллера.

Выберите короткое соединение COM и CW, затем двигатель вращается по часовой стрелке.

Выберите короткое соединение COM и CCW, затем Двигатель вращается против часовой стрелки.

6. Переключатель действия только контролирует двигатель для работы или остановки, и не прерывает источник питания. Если он не используется в течение длительного времени, пожалуйста, выключите источник питания.

(При смене направления двигатель должен быть полностью остановлен, прежде чем он может быть изменен.)

Примечания:

1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!

2. Возможны незначительные отклонения из--за ручного измерения.
