42 Винт линейный шаговый двигатель Drive робот 1.2a 34 мм винт длина 100 мм

Двигатель характеристики

1. Область:

Спецификация относится к 17HD34007H-100N1 гибридных шаговых двигателей

2. тип и размер:

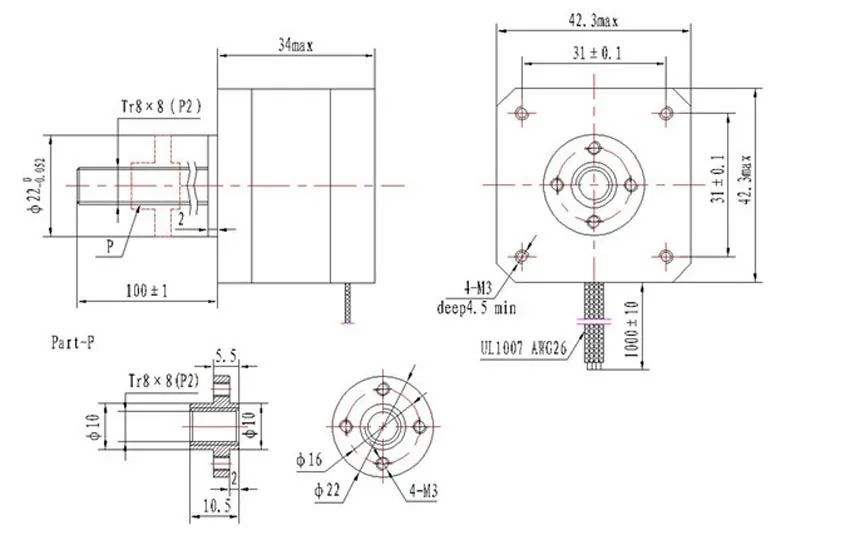

2.1 Схема электрических схем и внешний вид: см. наброски чертежей

2.2 Режим привода: постоянный текущий измельчитель привода;

2.3 режим возбуждения: 2-фазовое возбуждение (двухфазный четырехстрелочный выстрел), можно вперед и обратное вращение

2.4 Рулевое управление: нажмите AB-bc-CD-DA последовательно заряжается от вала стороны CW

2.5 Номинальный ток (однофазный): 1.2 A DC

2.6 Номинальное напряжение: 12 В

2.7 Угол шага: 1.8 °

2.8 Класс изоляции: B класс изоляции

3. Параметры:

3.1 Условия работы: температура окружающей среды:-20 ~ 50; Относительная влажность: 90% Макс; монтажное положение: вал горизонтальной или вертикальной установки.

3.2 условия проведения испытаний (выше параметров, измеряемых в обычных условиях атмосферных условий)

3.3 намотка DC сопротивления (25): 10ом ± 10%

3.4 индуктивность обмотки: 14mH ± 20%

3.5 крутящий момент: 12mn. m ref.

3.6 Холдинг крутящий момент (два взаимосвязанных номинального тока): 400 mn ≥400 m (I = 1.2a)

3.7 Максимальная частота загрузки: ≥1300pps 1300pps

3.8 Максимальная рабочая частота без нагрузки: ≥1700pps 1700pps

3.9 температура: <80 К

3.10 точность угла поворота: 1.8 ° ± 5%

3.11 момент инерции: 38г. cm2

3.12 вес двигателя: 0.27 кг/шт. арт.

3.13 Сопротивление изоляции: между стержнем stator и клеммами холодное сопротивление изоляции должно быть больше 100МОм (DC500V megger).

3.14 Диэлектрическая прочность: между стержнем stator и клеммами следует выдерживать AC600V/1 s без разбивки, ток утечки менее 1мА.

4 материалы, упаковка, транспорт и хранение:

4.1 продукты соответствуют директиве ЕС rohs

4.2 моторная упаковка должна быть твердой и надежной, ящики должны быть маркированы "ручка с заботой", "влага" и другие знаки, которые должны соответствовать соответствующему шаблону gb191.

4. 2.. 1 упаковка: гофрированные ящики

4.2.2 Внутренняя упаковка: пена

4.3 марка: 17hd34007h-100n1 (маркировка в коробке, упаковка и маркировка количество, производитель и т. д.)

4.4 Транспорт: ящики или ящики во время перевозки должны быть обработаны с осторожностью, чтобы избежать столкновений и ударных, строго запрещаются и кислотные и Другие коррозионные материалы вместе.

4.5 хранение: Мотор хранится в атмосферном воздухе-5 ~ + 40, относительная влажность воздуха ≤90%, чистый, хорошо вентилируемый склад, воздух не должен содержать коррозионные газы.
