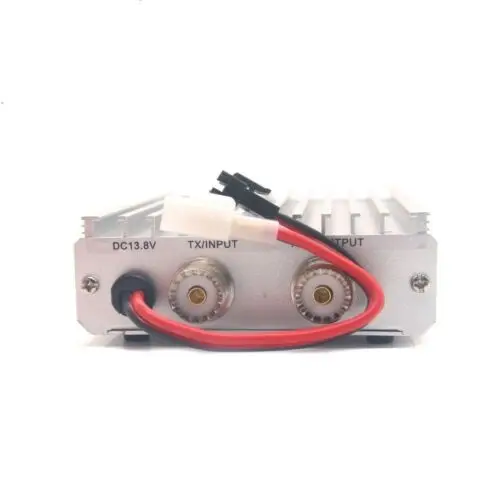

45 Вт MX-P50M Усилитель Мощности HF для FT-817 ICOM IC-703 Elecraft KX3 QRP радиоприемникОписание:
Усилитель Мощности HF, для QRP трансивера, улучшает сигнал. Может использоваться как в качестве основания, так и в качестве мобильного устройства, чрезвычайно малого компактного и легкого, полной интеграции с FT-817 с помощью входящего в комплект интерфейсного кабеля, усилитель включает различные схемы защиты, такие как Высокое напряжение, передний светодиодный дисплей.
Этот усилитель можно успешно использовать с другими станками QRP, такими как ICOM IC-703 (и Elecraft KX3).
YAESU FT-817ND руководство по быстрому эксплуатации:
-Подключите шнур питания к поставщику питания постоянного тока, красный к "+", черный к "-"

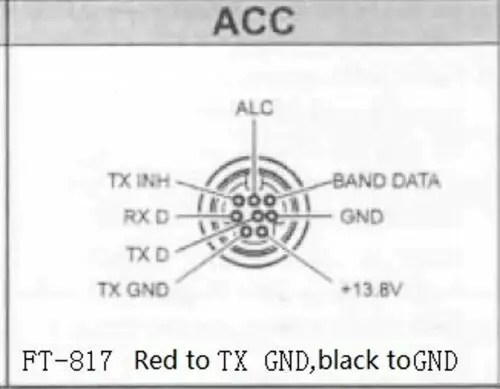

-Подключение кабеля ACC к FT-817 ACC и amp
-Настройка кнопки «BAND ADJ», выберите ремешок.
-Подключите антенну к усилителю «ANT» и «input» от FT-817 антенны. Обратите внимание, что антенна, которую вы использовали, которая должна быть хорошо настроена, SWR должен менее 1:1. 5
-Откройте питание как поставщика питания, так и усилителя. Индикатор включения.
-Мощность на FT-817, полоса показывает на Amp shoule быть на.
-Нажмите PTT, TX укажите на Amp должен быть включен. Обратите внимание! При работе на FM или SSTV в течение длительного времени работы, следует снизить выходную мощность на FT-817,
Скажите 2,5 Вт или 1 Вт.
Другие QRP трансивер руководство по эксплуатации:
Подключите кабель acc к трансиверу PTT-TX и усилителя, ACC зеленый к «GND», красный к «TX-PTT», радио «TX-PTT» руководство по просмотру.
Технические характеристики
-Частотный диапазон: 80 m 40 m 30 m-17 m 15 m-10 m
-Режимы работы: SSB CW AM, RTTY и FM-уменьшенный рабочий цикл
-ВЧ вход: 5 Вт
-Выходная мощность: 45 Вт
-Режим Сети: Инструкция по эксплуатации
-Требования к питанию: 13,8 В 8А, красный "+" черный "-"
-Метод охлаждения: Пассивное воздушное охлаждение
-Разъем антенны: SO-239 50Ohm
-Размер: 155*100*35 мм D * W * H
-Вес: 0,55 кг
Посылка список:
-1x MX-P50M
-1x Мощность шнур
-1x Управление кабель
